Accuride スライドレール C3617 重量用【2個入り】
- 通常単価(税別)
- 40,359円～57,735円
- 税込単価
- 44,395円～63,509円
インナーメンバーを完全に引き出せる3段引のスライドレールです。【特長】・レール...
詳細情報を確認する商品情報

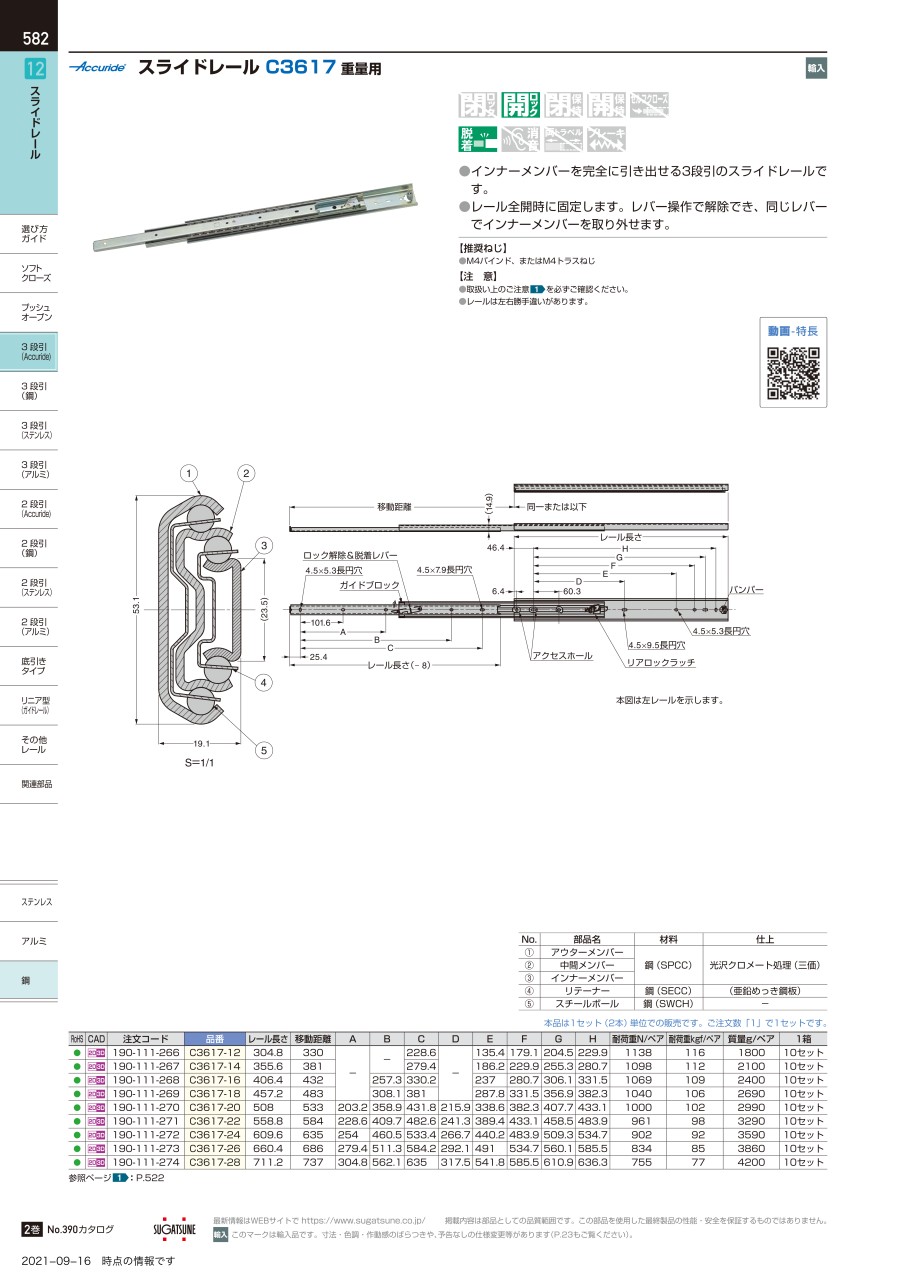

スライドレール（C3617）重量用の特長
部品構成図
| No. | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| (1) | アウターメンバー | 鋼（SPCC） | 光沢クロメート処理（三価） |
| (2) | 中間メンバー | ||
| (3) | インナーメンバー | ||
| (4) | リテーナー | 鋼（SECC） | （亜鉛めっき鋼板） |
| (5) | スチールボール | 鋼（SWCH） | － |
寸法図（本図は左レールを示す）
| 品番 | レール長さ | 移動距離 | A | B | C | D | E | F | G | H | 耐荷重N/ペア | 耐荷重kgf/ペア | 質量kg/ペア |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C3617-12 | 304.8 | 330 | - | - | 228.6 | - | 135.4 | 179.1 | 204.5 | 229.9 | 1138 | 116 | 1.8 |
| C3617-14 | 355.6 | 381 | 279.4 | 186.2 | 229.9 | 255.3 | 280.7 | 1098 | 112 | 2.1 | |||
| C3617-16 | 406.4 | 432 | 257.3 | 330.2 | 237 | 280.7 | 306.1 | 331.5 | 1069 | 109 | 2.4 | ||
| C3617-18 | 457.2 | 483 | 308.1 | 381 | 287.8 | 331.5 | 356.9 | 382.3 | 1040 | 106 | 2.69 | ||
| C3617-20 | 508 | 533 | 203.2 | 358.9 | 431.8 | 215.9 | 338.6 | 382.3 | 407.7 | 433.1 | 1000 | 102 | 2.99 |
| C3617-22 | 558.8 | 584 | 228.6 | 409.7 | 482.6 | 241.3 | 389.4 | 433.1 | 458.5 | 483.9 | 961 | 98 | 3.29 |
| C3617-24 | 609.6 | 635 | 254 | 460.5 | 533.4 | 266.7 | 440.2 | 483.9 | 509.3 | 534.7 | 902 | 92 | 3.59 |
| C3617-26 | 660.4 | 686 | 279.4 | 511.3 | 584.2 | 292.1 | 491 | 534.7 | 560.1 | 585.5 | 834 | 85 | 3.86 |
| C3617-28 | 711.2 | 737 | 304.8 | 562.1 | 635 | 317.5 | 541.8 | 585.5 | 610.9 | 636.3 | 755 | 77 | 4.2 |
詳細情報
基本情報
インナーメンバーを完全に引き出せる3段引のスライドレールです。
【特長】
・レール全開時にその状態で固定します。
・レバー操作で解除でき、同じレバーでインナーメンバーを取り外せます。
【用途】
・プリンター、コピーマシンなどOA機器、コンピュータ周辺機器、計測器、精密機器、ゲームマシンなどに適用。
