スライドレール 重量用 5301【2個入り】
- 通常単価(税別)
- 7,395円～10,852円
- 税込単価
- 8,135円～11,937円
インナーメンバーを完全に引き出せる3段引のスライドレールです。【特長】・レール...
詳細情報を確認する商品情報

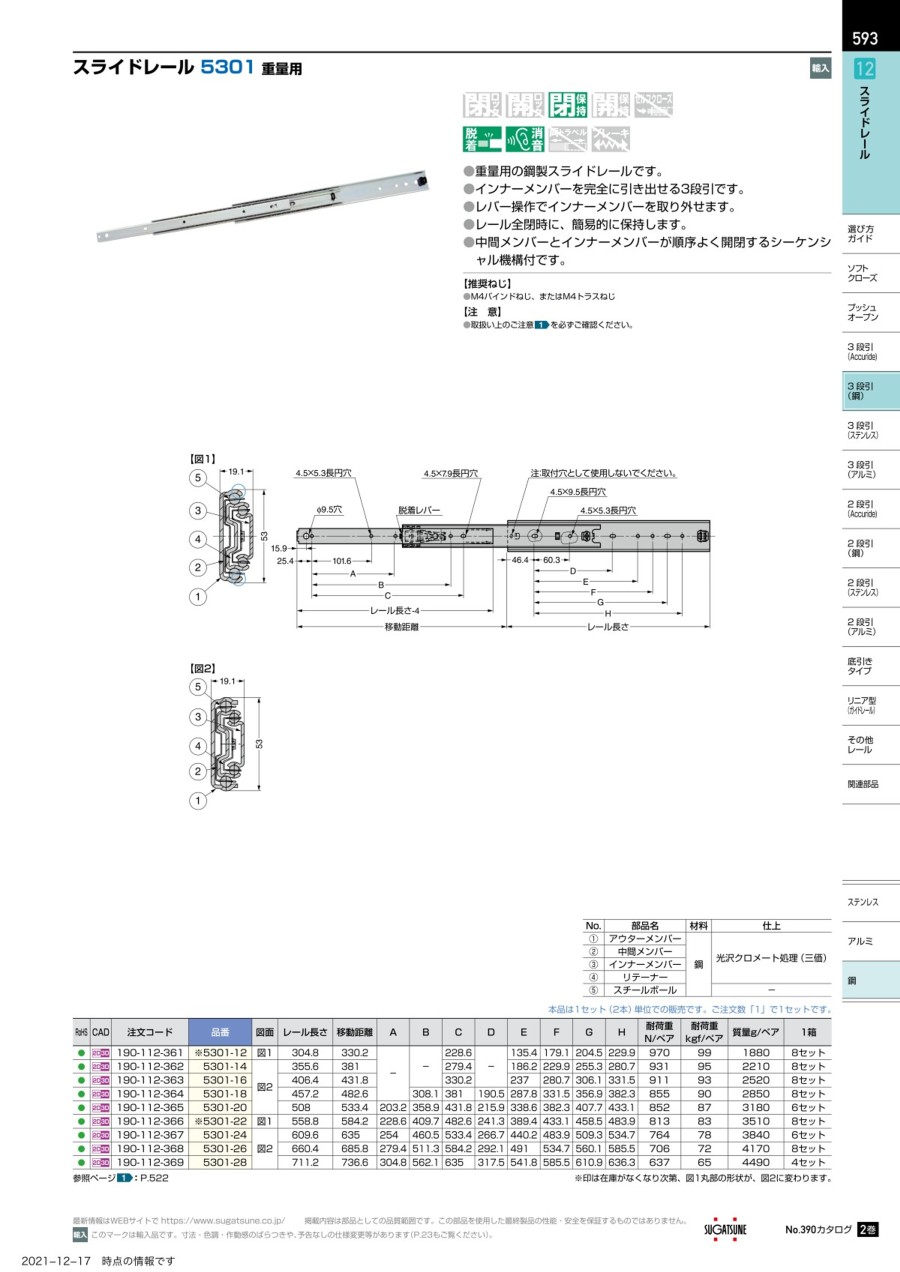

外形図
寸法図
構成図1
構成図2
製品仕様
推奨ねじ
- 図1対応品：M5皿ねじ、またはM6超低頭ねじ。
- 図2対応品：M4バインドねじ、またはM4トラスねじ。
| No. | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| （1） | アウターメンバー | 鋼 | 光沢クロメート処理（三価） |
| （2） | 中間メンバー | ||
| （3） | インナーメンバー | ||
| （4） | リテーナー | ||
| （5） | スチールボール | － |
規格表
本品は1セット（2本）単位での販売です。ご注文数「1」で1セットです。
| 型番 | 図面 | レール長さ | 移動距離 | A | B | C | D | E | F | G | H | 耐荷重 N/ペア | 耐荷重 kgf/ペア | 質量 kg/ペア |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ※5301-12 | 図1 | 304.8 | 330.2 | － | － | 228.6 | － | 135.4 | 179.1 | 204.5 | 229.9 | 970 | 99 | 1.88 |
| 5301-14 | 図2 | 355.6 | 381 | 279.4 | 186.2 | 229.9 | 255.3 | 280.7 | 931 | 95 | 2.21 | |||
| 5301-16 | 406.4 | 431.8 | 330.2 | 237 | 280.7 | 306.1 | 331.5 | 911 | 93 | 2.52 | ||||
| 5301-18 | 457.2 | 482.6 | 308.1 | 381 | 190.5 | 287.8 | 331.5 | 356.9 | 382.3 | 855 | 90 | 2.85 | ||
| 5301-20 | 508 | 533.4 | 203.2 | 358.9 | 431.8 | 215.9 | 338.6 | 382.3 | 407.7 | 433.1 | 852 | 87 | 3.18 | |
| ※5301-22 | 図1 | 558.8 | 584.2 | 228.6 | 409.7 | 482.6 | 241.3 | 389.4 | 433.1 | 458.5 | 483.9 | 813 | 83 | 3.51 |
| 5301-24 | 図2 | 609.6 | 635 | 254 | 460.5 | 533.4 | 266.7 | 440.2 | 483.9 | 509.3 | 534.7 | 764 | 78 | 3.84 |
| 5301-26 | 660.4 | 685.8 | 279.4 | 511.3 | 584.2 | 292.1 | 491 | 534.7 | 560.1 | 585.5 | 706 | 72 | 4.17 | |
| 5301-28 | 711.2 | 736.6 | 304.8 | 562.1 | 635 | 317.5 | 541.8 | 585.5 | 610.9 | 636.3 | 637 | 65 | 4.49 |
※印は在庫がなくなり次第、図1丸部の形状が、図2に変わります。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,395円 ( 8,135円 ) | 在庫品1日目当日出荷可能 |
10,069円 ( 11,076円 ) | 4日目 |
9,754円 ( 10,729円 ) | 4日目 |
8,160円 ( 8,976円 ) | 在庫品1日目当日出荷可能 |
8,585円 ( 9,444円 ) | 在庫品1日目当日出荷可能 |
10,852円 ( 11,937円 ) | 4日目 |
9,520円 ( 10,472円 ) | 在庫品1日目当日出荷可能 |
9,697円 ( 10,667円 ) | 2日目 |
9,945円 ( 10,940円 ) | 4日目 |
詳細情報
基本情報
インナーメンバーを完全に引き出せる3段引のスライドレールです。
【特長】
・レール全閉時に、その状態を簡易的に保持します。
・中間メンバーとインナーメンバーが順序よく開閉するシーケンシャル機構付です。
【用途】
・プリンター、コピーマシンなどOA機器、コンピュータ周辺機器、計測器、精密機器などに使用。
