スライドレール 3509 重量用【2個入り】
- 通常単価(税別)
- 19,890円～29,410円
- 税込単価
- 21,879円～32,351円
【特長】・インナーメンバーを完全に引き出せる3段引のスライドレールです。【用途...
詳細情報を確認する未確定：候補が8型番あります。
商品情報
3段引のスライドレール
スライドレール外観
推奨ねじ
- 十字穴付皿小ねじM4（板金用）
- 十字穴付皿タッピンねじ呼び4（木工用）
製品仕様

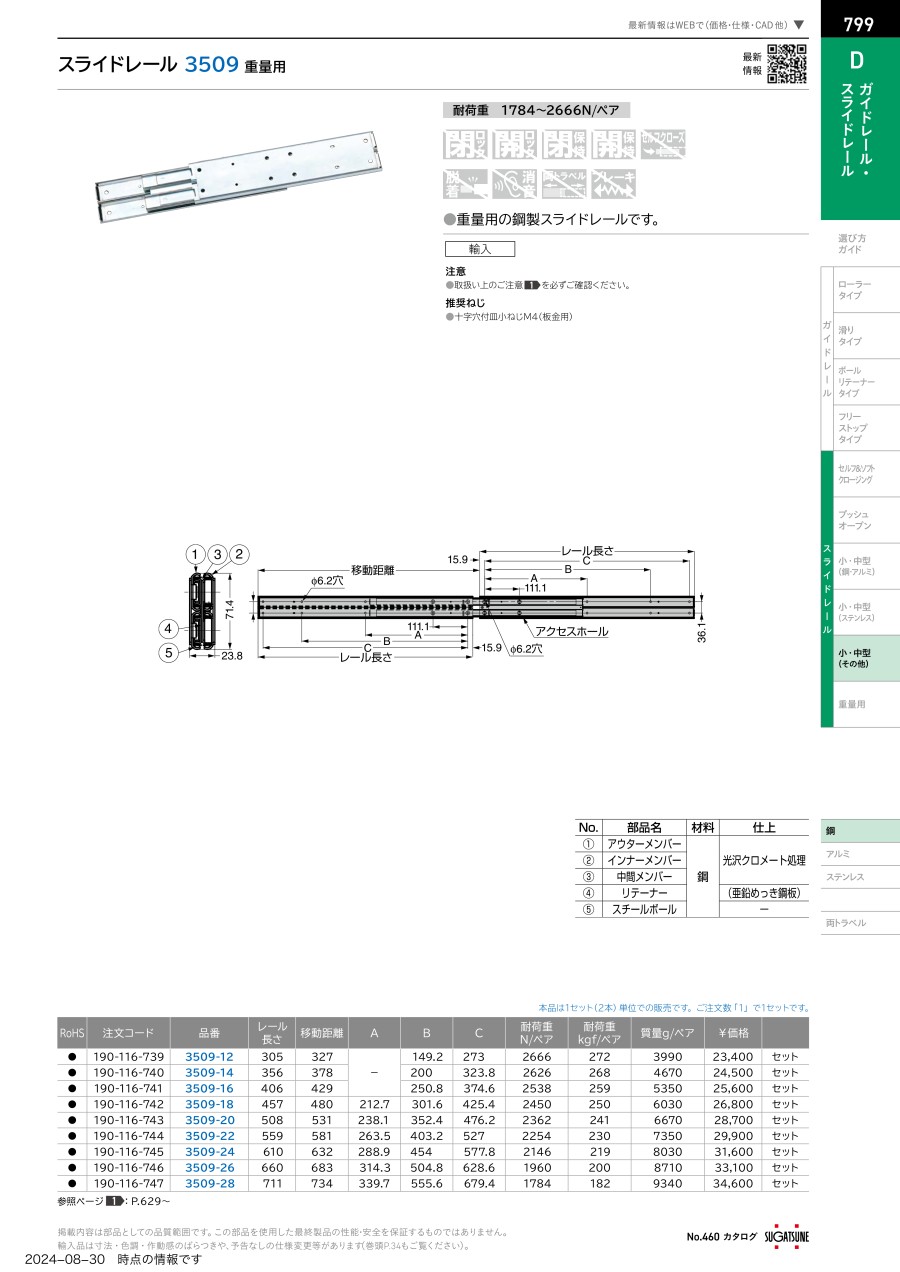

寸法図1
寸法図2
| No. | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| ① | アウターメンバー | 鋼 | 光沢クロメート処理 |
| ② | インナーメンバー | ||
| ③ | 中間メンバー | ||
| ④ | リテーナー | (亜鉛めっき鋼板) | |
| ⑤ | スチールボール | － |
| 品番 | レール長さ | 移動距離 | A | B | C | 耐荷重N/ペア | 耐荷重kgf/ペア | 質量kg/ペア |
|---|---|---|---|---|---|---|---|---|
| 3509-12 | 305 | 327 | - | 149.2 | 273 | 2666 | 272 | 3.99 |
| 3509-14 | 356 | 378 | 200 | 323.8 | 2626 | 268 | 4.67 | |
| 3509-16 | 406 | 428 | 250.8 | 374.6 | 2538 | 259 | 5.35 | |
| 3509-18 | 457 | 479 | 212.7 | 301.6 | 425.4 | 2450 | 250 | 6.03 |
| 3509-20 | 508 | 530 | 238.1 | 352.4 | 476.2 | 2362 | 241 | 6.67 |
| 3509-22 | 559 | 581 | 263.5 | 403.2 | 527 | 2244 | 229 | 7.35 |
| 3509-24 | 610 | 632 | 288.9 | 454 | 577.8 | 2117 | 216 | 8.03 |
| 3509-26 | 660 | 682 | 314.3 | 504.8 | 628.6 | 1960 | 200 | 8.71 |
| 3509-28 | 711 | 733 | 339.7 | 555.6 | 679.4 | 1784 | 182 | 9.34 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
19,890円 ( 21,879円 ) | 在庫品1日目当日出荷可能 |
20,825円 ( 22,908円 ) | 在庫品1日目当日出荷可能 |
21,760円 ( 23,936円 ) | 在庫品1日目当日出荷可能 |
22,780円 ( 25,058円 ) | 在庫品1日目当日出荷可能 |
24,395円 ( 26,835円 ) | 在庫品1日目当日出荷可能 |
25,415円 ( 27,957円 ) | 在庫品1日目当日出荷可能 |
26,860円 ( 29,546円 ) | 在庫品1日目当日出荷可能 |
29,410円 ( 32,351円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・インナーメンバーを完全に引き出せる3段引のスライドレールです。
【用途】
・重量用に最適。
