LAMP スライドレール 3618 軽量用【2個入り】

Name: LAMP スライドレール 3618 軽量用【2個入り】
Brand: スガツネ工業
SKU: 221000124103
Rating: 4.8 (9 reviews)

カタログ |

4.8

平均満足度4.8

この商品のレビューをみる（9件）

通常単価(税別): 998円～1,817円

税込単価: 1,098円～1,999円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

リニア型多目的スライドレール C2420

4.5

通常価格(税別)： 1,242円 (税込価格：1,366円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

スライドレール C2731

通常価格(税別)： 1,997円 (税込価格：2,197円)

通常出荷日：在庫品1日目

インナーレールを完全に引き出せる3段引のスライドレールです。【特長】・レールを...

詳細情報を確認する

用途
直線引き出し用
スライド方式
3段引
レール材質
鋼
高さ (mm)
12.7
幅 (mm)
36.3
レール表面処理
光沢クロメート処理

未確定：候補が5型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

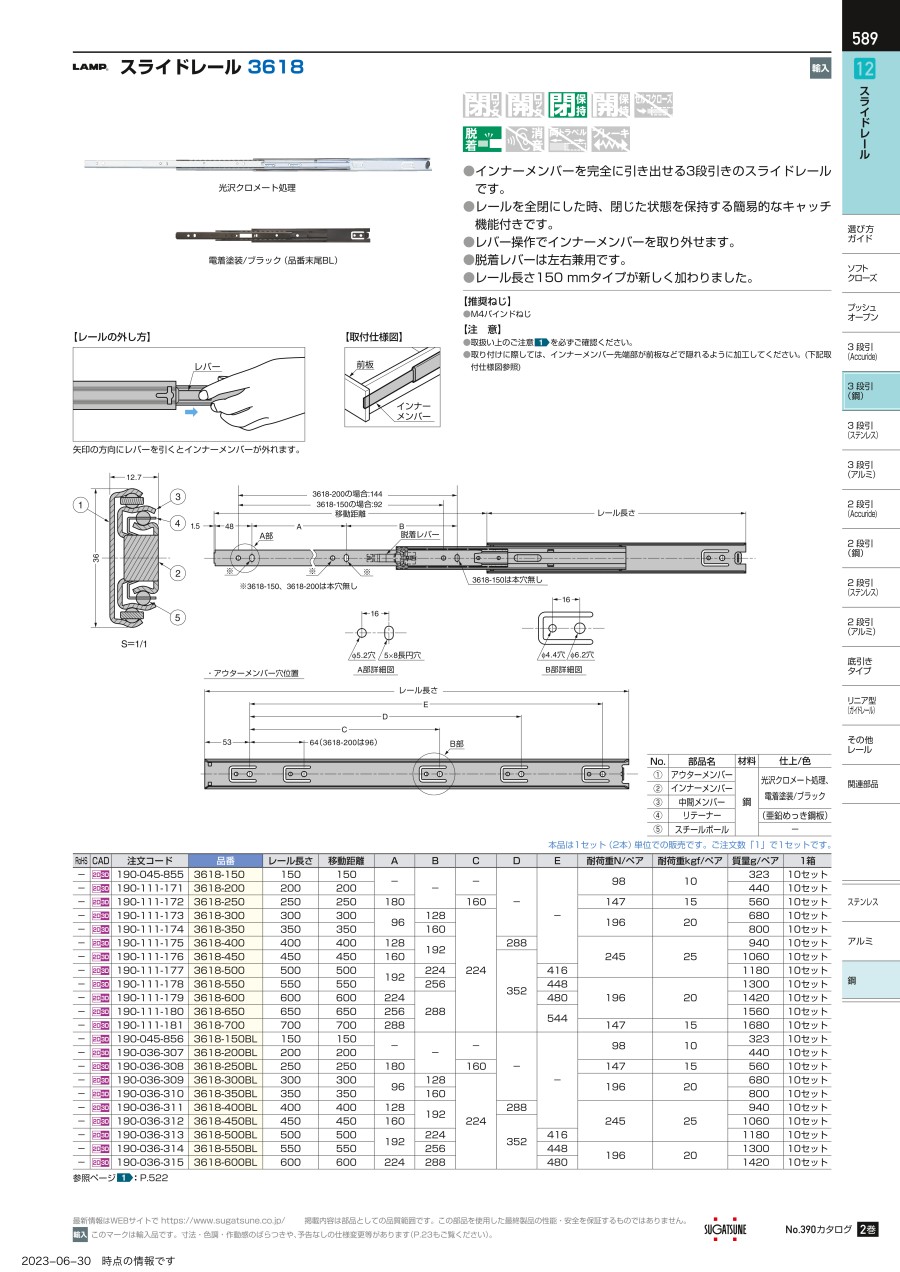

スライドレール　軽量用_3618

スライドレール軽量型

レールの外し方

矢印の方向にレバーを引くと
インナーレールが外れます。

製品仕様

A部詳細図

B部詳細図

アウターレール穴位置

寸法図

No.	部品名	材料	仕上/色
①	アウターレール	鋼	光沢クロメート処理
②	インナーレール	鋼	光沢クロメート処理
③	中間レール	鋼	光沢クロメート処理
④	リテーナー	鋼	(亜鉛めっき鋼板)
⑤	スチールボール	鋼	－

品番	レール長さ	移動距離	A	B	C	D	E	耐荷重N/ペア	耐荷重kgf/ペア
3618-200	200	200	128	－	－	－	－	98N	10kgf
3618-250	250	250	180	－	160	－	－	147N	15kgf
3618-300	300	300	96	128	224	－	－	196N	20kgf
3618-350	350	350	96	160	224	－	－	196N	20kgf
3618-400	400	400	128	192	224	288	－	245N	25kgf
3618-450	450	450	160	192	224	352	－	245N	25kgf
3618-500	500	500	192	224	224	352	416	245N	25kgf
3618-550	550	550	192	256	224	352	448	196N	20kgf
3618-600	600	600	224	288	224	352	480	196N	20kgf
3618-650	650	650	256	288	224	352	544	196N	20kgf
3618-700	700	700	288	288	224	352	544	147N	15kgf

注意・禁止事項

インナーレールとアウターレールの組み合わせを変えないでください。
耐荷重は、引き出し側レールを伸ばした時のレール中央部での静止荷重です。

型番リスト

表示件数

型番

ストローク（範囲）

(mm)

レール長さ（範囲）

(mm)

定格荷重［2本使用時］（範囲）

(N)

ストローク

(mm)

レール長さ

(mm)

定格荷重(2本使用時)

(N)

最小発注数量

151～350	151～350	～200	200	200	98	1パック 2個入り
151～350	151～350	～200	300	300	196	1パック 2個入り
151～350	151～350	～200	350	350	196	1パック 2個入り
351～550	351～550	201～400	400	400	245	1パック 2個入り
351～550	351～550	201～400	450	450	245	1パック 2個入り

通常単価(税別) (税込単価)	通常出荷日

998円 ( 1,098円 )	在庫品1日目当日出荷可能
1,181円 ( 1,299円 )	在庫品1日目当日出荷可能
1,397円 ( 1,537円 )	在庫品1日目当日出荷可能
1,667円 ( 1,834円 )	在庫品1日目当日出荷可能
1,817円 ( 1,999円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

インナーレールを完全に引き出せる3段引のスライドレールです。
【特長】
・レールを全閉にした時、閉じた状態を保持する簡易的なキャッチ機能が付いています。
・レバー操作でレールの脱着ができます。
・脱着レバーは左右兼用です。
【用途】
・引き出しやユニットの移動に最適。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

スガツネ工業
スライドレール手元ロック解除機構付 3C29
手元でロック解除可能なスライドレールです、
スガツネ工業
スライドレール 8908 重量用ロックイン・ロックアウト機構付
レール全閉時と全開時にロック（ロックイン・ロックアウト機構）可能なスライドレールです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

LAMP スライドレール 3618 軽量用のレビュー

4.8平均満足度：4.89件のレビュー

星5
89%
星4
11%
星3
0%
星2
0%
星1
0%

スライドレールの交換

満足度：5.02020/08/31

引き出しのスライドレールを2段式から3段式に交換。　安価ですが丈夫でスライドもスムーズです。　　インナーレールが完全に引...もっと読む

0人が参考にしています。

工具用手作りラック

満足度：5.02020/08/04

工具用手作りラックに使用しました．上には重さ１０ｋｇほどのアーバプレスを重さ５ｋｇほどのグラインダーを置いていますが，ス...もっと読む

0人が参考にしています。

机の下の収納自在キーボードトレイに最適

満足度：5.02020/07/21

LAMP スライドレール　3618-300は、幅が36㎜、 300mmの長さ、インナーメンバー（もっとも内側のレール）も...もっと読む

0人が参考にしています。

木製引き出しのレール

満足度：4.02020/02/20

問題なく使用していますが、許容荷重から見ると少し華奢な感じがします。

0人が参考にしています。

棚の製作

満足度：5.02019/12/24

インナーメンバの取り外しが可能、閉ロック付き、事務用の棚として十分な耐荷重と、文句の付け所がない良い商品でした。

0人が参考にしています。

9件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 LAMP スライドレール 3618 軽量用	アルミ合金製スライドレール AR3 軽量用	アルミ合金製スライドレール軽量用 AR2	LAMP オールステンレス鋼製スライドレール ESR2021	LAMP オールステンレス鋼製スライドレール ESR2 底引きタイプ	スライドレール重量用 C501
メーカー	スガツネ工業	スガツネ工業	スガツネ工業	スガツネ工業	スガツネ工業	スガツネ工業
通常価格	998円-	1,797円	3,997円	1,998円 -	3,815円 -	13,746円
通常出荷日	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目〜	在庫品1日目〜	在庫品1日目
用途	直線引き出し用	直線引き出し用	直線引き出し用	直線引き出し用	直線引き出し用	直線引き出し用
スライド方式	3段引	3段引	2段引	2段引	2段引	3段引
レール材質	鋼	アルミ合金	アルミ合金	ステンレス(SUS304)	ステンレス(SUS304)	鋼
高さ(mm)	12.7	16	7.2	8	9.5	23.8
幅(mm)	36.3	20	20	20	35.5	71.4
