スガツネ工業

スライドレール超重量用 CBL-R71

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 40,529円～64,386円

税込単価: 44,582円～70,825円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

通常出荷日：4 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

通常出荷日：3 日目～

3/4スライドの2段引スライドレールです。【特長】・レールの脱着はできません。...

用途
直線引き出し用
スライド方式
2段引
レール材質
鋼
高さ (mm)
21
幅 (mm)
45
レール表面処理
ホワイトクロメート処理

ご注意

弊社では開・閉時ロックのオプションは対応致しかねます。

未確定：候補が14型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

部品構成図

No.	部品名	材料	仕上
（1）	アウターメンバー	鋼	ホワイトクロムめっき
（2）	インナーメンバー		ホワイトクロムめっき
（3）	ボール		-
（4）	リテーナー		ホワイトクロムめっき
（5）	エンドストッパー	ポリウレタン（PUR）	-

寸法図

品番	レール長さ	移動距離	A	B	C	D	耐荷重N/べア	耐荷重kgf/べア	質量kg/m
CBL-R71- 250	250	130	200	-	50	-	3138	320	5.4
CBL-R71- 300	300	180	250	-	100		3040	310
CBL-R71- 350	350	230	300	125	150		2942	300
CBL-R71- 400	400	280	350	150	200		2844	290
CBL-R71- 450	450	310	400	175	250		2746	280
CBL-R71- 500	500	340	450	200	300		2648	270
CBL-R71- 550	550	370	500	225	-	150	2550	260
CBL-R71- 600	600	400	550	250		175	2452	250
CBL-R71- 650	650	430	600	275		200	2354	240
CBL-R71- 700	700	480	650	300		225	2256	230
CBL-R71- 750	750	510	700	325		250	2158	220
CBL-R71- 800	800	540	750	350		275	2059	210
CBL-R71- 850	850	570	800	375		300	1961	200
CBL-R71- 900	900	600	850	400		325	1863	190
CBL-R71- 950	950	630	900	425		350	1765	180
CBL-R71- 1000	1000	680	950	450		375	1667	170

型番リスト

表示件数

型番

ストローク（範囲）

(mm)

レール長さ（範囲）

(mm)

定格荷重［2本使用時］（範囲）

(N)

ストローク

(mm)

レール長さ

(mm)

定格荷重(2本使用時)

(N)

RoHS?

最小発注数量

551～750	951～1,200	1,001～2,000	680	1000	1667	10	1個
～150	151～350	2,001～4,000	130	250	3138	10	1個
151～350	151～350	2,001～4,000	180	300	3040	10	1個
151～350	151～350	2,001～4,000	230	350	2942	10	1個
151～350	351～550	2,001～4,000	280	400	2844	10	1個
151～350	351～550	2,001～4,000	310	450	2746	10	1個
151～350	351～550	2,001～4,000	340	500	2648	10	1個
351～550	351～550	2,001～4,000	370	550	2550	10	1個
351～550	551～750	2,001～4,000	400	600	2452	10	1個
351～550	551～750	2,001～4,000	430	650	2354	10	1個
351～550	551～750	2,001～4,000	480	700	2256	10	1個
351～550	751～950	2,001～4,000	540	800	2059	10	1個
551～750	751～950	1,001～2,000	570	850	1961	10	1個
551～750	751～950	1,001～2,000	600	900	1863	10	1個

通常単価(税別) (税込単価)	通常出荷日

64,386円 ( 70,825円 )	4日目
40,645円 ( 44,710円 )	4日目
40,529円 ( 44,582円 )	4日目
42,081円 ( 46,289円 )	4日目
43,414円 ( 47,755円 )	4日目
45,508円 ( 50,059円 )	4日目
47,607円 ( 52,368円 )	4日目
50,472円 ( 55,519円 )	4日目
52,444円 ( 57,688円 )	4日目
53,121円 ( 58,433円 )	4日目
55,228円 ( 60,751円 )	4日目
58,113円 ( 63,924円 )	4日目
59,551円 ( 65,506円 )	4日目
61,524円 ( 67,676円 )	4日目

詳細情報

基本情報

基本情報

3/4スライドの2段引スライドレールです。
【特長】
・レールの脱着はできません。
【用途】
・特装車、建設機械、バスなどに使用。

ご注意

弊社では開・閉時ロックのオプションは対応致しかねます。

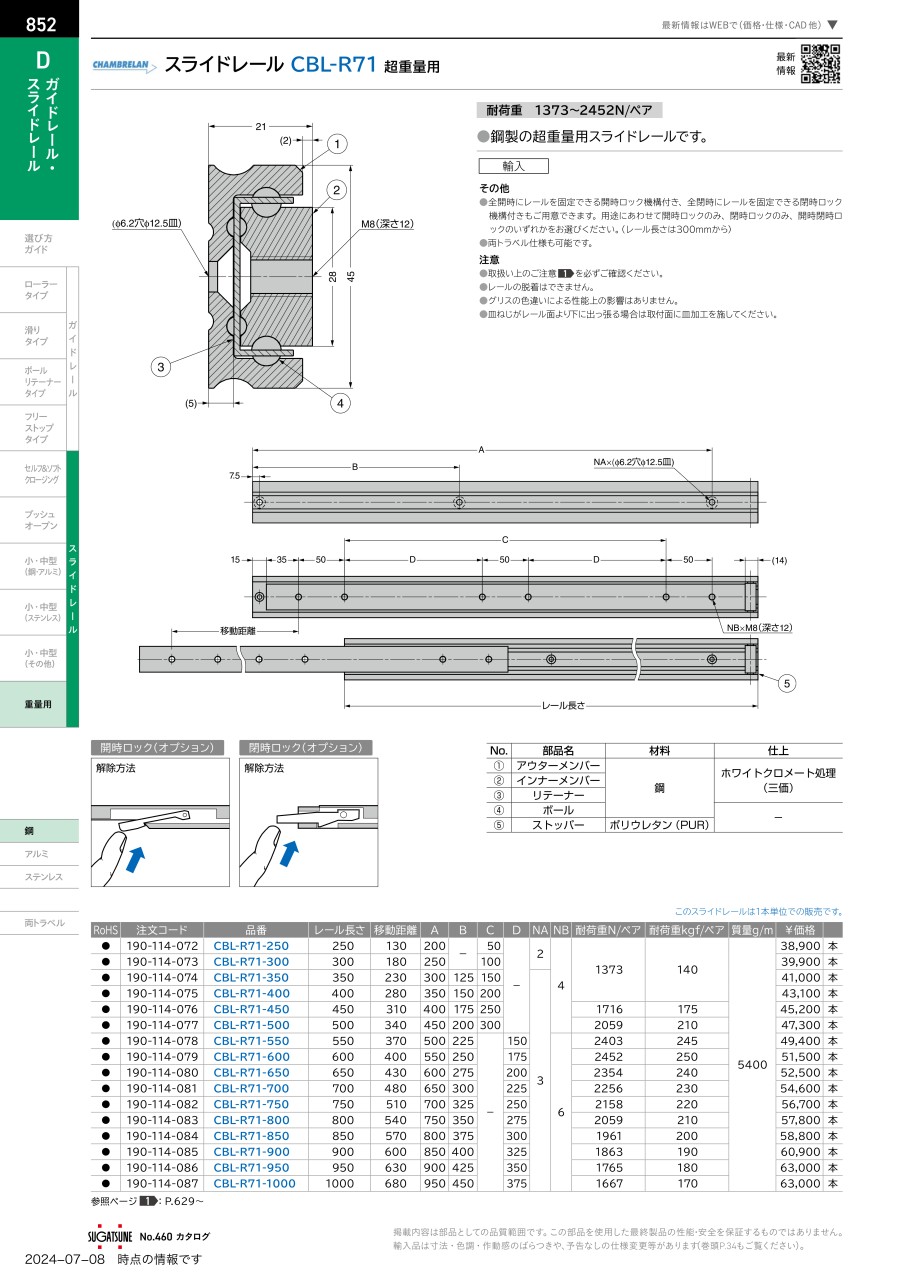

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

スガツネ工業
オールステンレス鋼製スライドレール重量用 ESR5
引き出しやユニットの移動に最適で、3/4スライドの2段引重量用スライドレール。オールステンレス鋼製で耐食性に優れている。
スガツネ工業
スライドレール CBL-RA7R 超重量用
3段引の重量用スライドレールで、インナーメンバーを完全に引き出せる。全開時にレールを固定できる開時ロック機構、全閉時にレールを固定できる閉時ロック機構付きも用意可能。なお、レールの脱着は不可。
スガツネ工業
スライドレール 8908 重量用ロックイン・ロックアウト機構付
インナーレールを完全に引き出せる3段引きのスライドレールで、レール全閉時と全開時にロック（ロックイン・ロックアウト機構）。ロックの解除は、開時はレバーを引き、閉時はレバーを押すだけのワンアクション。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スライドレール超重量用 CBL-R71のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q荷重はどのくらいですか？

2本ペアで使用する場合の荷重をカタログに記載しています。必ず左右均等になるように使用してください。
