スライドレール超重量用 CBL-E1902

カタログ |

通常単価(税別): 155,242円～230,240円

税込単価: 170,766円～253,264円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

通常出荷日：3 日目～

【特長】・インナーメンバーを完全に引き出せる3段引のスライドレールです。・基材...

用途
直線引き出し用
スライド方式
3段引
レール材質
鋼
高さ (mm)
36
幅 (mm)
78
レール表面処理
ホワイトクロメート処理

未確定：候補が4型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

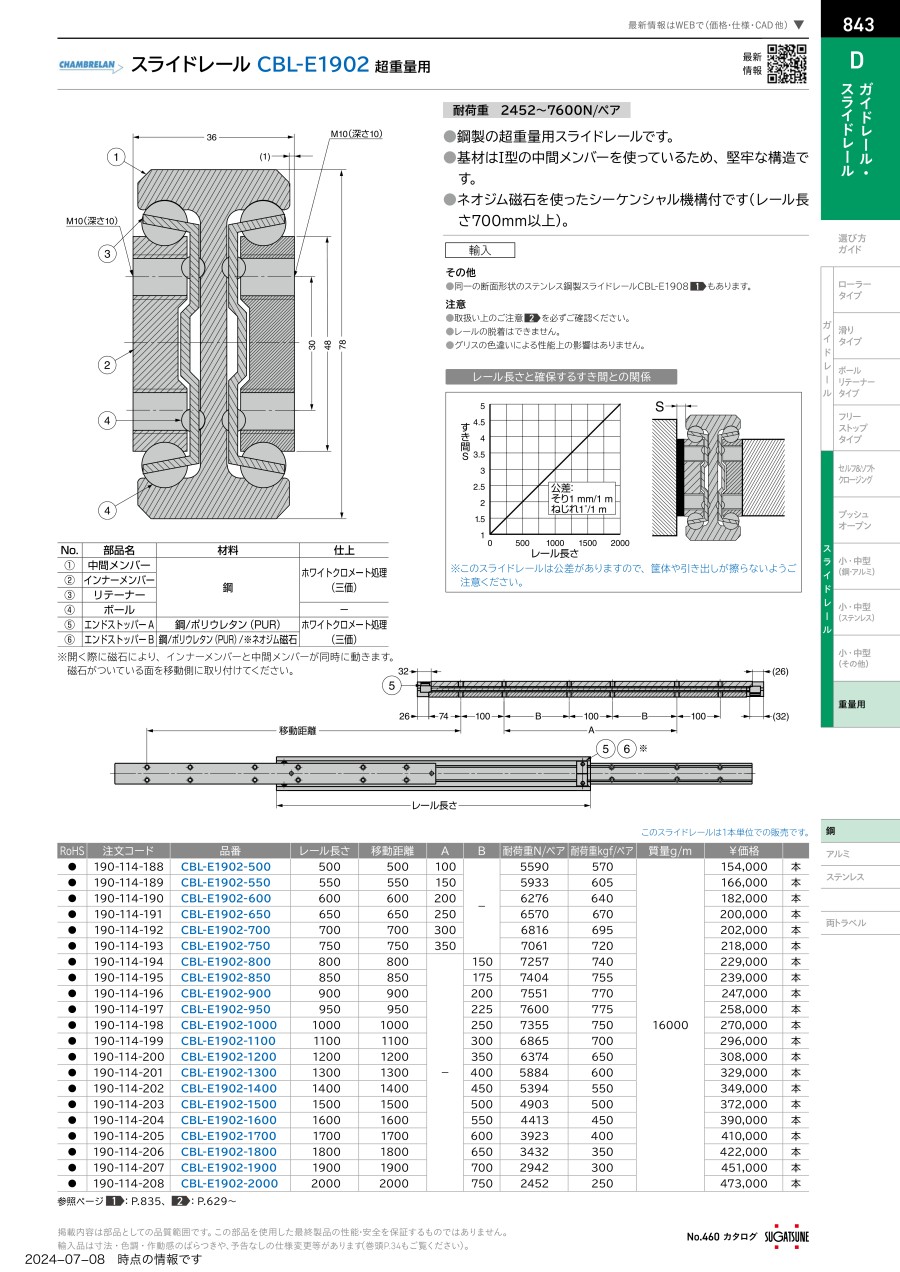

スライドレール CBL-E1902 超重量用の仕様

（単位：mm）

スライドレール CBL-E1902 超重量用のレール長さと確保するすき間との関係

スライドレール CBL-E1902 超重量用の寸法例

（単位：mm）

スライドレール CBL-E1902 超重量用のレール断面図

（単位：mm）

スライドレール CBL-E1902 超重量用の寸法図

型番	部品名	材料	仕上
（1）	中間メンバー	鋼	ホワイトクロメート処理
（2）	リテーナー		-
（3）	インナーメンバー		ホワイトクロメート処理
（4）	ボール		-
（5）	エンドストッパー		ホワイトクロメート処理

（単位：mm）

品番	レール長さ	移動距離	A	B	耐荷重N/ペア	耐荷重kgf/ペア	質量kg/m
CBL-E1902-500	500	500	100	-	8826	900	16
CBL-E1902-550	550	550	150		9071	925
CBL-E1902-600	600	600	200		9316	950
CBL-E1902-650	650	650	250		9071	925
CBL-E1902-700	700	700	300		8826	900
CBL-E1902-750	750	750	350		8581	875
CBL-E1902-800	800	800	-	150	8336	850
CBL-E1902-850	850	850		175	8091	825
CBL-E1902-900	900	900		200	7845	800
CBL-E1902-950	950	950		225	7600	775
CBL-E1902-1000	1000	1000		250	7355	750
CBL-E1902-1100	1100	1100		300	6865	700
CBL-E1902-1200	1200	1200		350	6374	650
CBL-E1902-1300	1300	1300		400	5884	600
CBL-E1902-1400	1400	1400		450	5394	550
CBL-E1902-1500	1500	1500		500	4903	500
CBL-E1902-1600	1600	1600		550	4413	450
CBL-E1902-1700	1700	1700		600	3923	400
CBL-E1902-1800	1800	1800		650	3432	350
CBL-E1902-1900	1900	1900		700	2942	300
CBL-E1902-2000	2000	2000		750	2452	250

型番リスト

表示件数

型番

ストローク（範囲）

(mm)

レール長さ（範囲）

(mm)

定格荷重［2本使用時］（範囲）

(N)

ストローク

(mm)

レール長さ

(mm)

定格荷重(2本使用時)

(N)

RoHS?

最小発注数量

351～550	351～550	4,001～	500	500	8826	10	1個
551～750	551～750	4,001～	600	600	9316	10	1個
551～750	551～750	4,001～	700	700	8826	10	1個
751～950	751～950	4,001～	800	800	8336	10	1個

通常単価(税別) (税込単価)	通常出荷日

155,242円 ( 170,766円 )	4日目
183,553円 ( 201,908円 )	4日目
202,623円 ( 222,885円 )	4日目
230,240円 ( 253,264円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・インナーメンバーを完全に引き出せる3段引のスライドレールです。
・基材はI型の中間メンバーを使っているため、堅牢な構造です。
・レールの脱着はできません。
・使用環境温度：60度までは正常に動作。
【用途】
・重量物の搬送に最適。
・特装車、建築機械、工場設備、半導体・FPD製造装置などの使用に最適。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

スガツネ工業
スライドレール 3506G
引き出しやユニットの移動に最適なスライドレールです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
