スガツネ工業

スライドレール超重量用 CBL-E1700

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 121,382円～220,815円

税込単価: 133,520円～242,897円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

通常出荷日：4 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

通常出荷日：3 日目～

インナーメンバーを完全に引き出せる3段引のスライドレールです。【特長】・基材は...

用途
直線引き出し用
スライド方式
3段引
レール材質
鋼
高さ (mm)
32
幅 (mm)
60
レール表面処理
窒化処理（黒色）

ご注意

耐久性向上の為、スライドレール本体構成部品の仕上変更がございました。
取り付けや荷重等の性能に関わる変更はございません。順次切替となります。
詳細はこちらからご確認ください。
スライドレールは通常２本で使用しますが、本商品は1本単位での販売です。
数量１の注文で１本納品されます。

未確定：候補が9型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

部品構成図

No.	部品名	材料	仕上
（1）	中間メンバー	鋼	窒化処理/ブラック
（2）	インナーメンバー		窒化処理/ブラック
（3）	リテーナー		ホワイトクロメート処理（三価）
（4）	ボール		-
（5）	エンドストッパー A		ホワイトクロメート処理（三価）
（6）	エンドストッパー B	鋼/ネオジム磁石	ホワイトクロメート処理（三価）

寸法図

品番	レール長さ	移動距離	A	B	耐荷重N/ペア	耐荷重kgf/ペア	質量kg/m
CBL-E1700-500	500	500	300	-	4609	470	11
CBL-E1700-550	550	550	-	150	4756	485
CBL-E1700-600	600	600		175	4874	497
CBL-E1700-650	650	650		200	5001	510
CBL-E1700-700	700	700		225	5148	525
CBL-E1700-750	750	750		250	5080	518
CBL-E1700-800	800	800		275	4903	500
CBL-E1700-850	850	850		300	4756	485
CBL-E1700-900	900	900		325	4560	465
CBL-E1700-950	950	950		350	4393	448
CBL-E1700-1000	1000	1000		375	4217	430
CBL-E1700-1100	1100	1100		425	3874	395
CBL-E1700-1200	1200	1200		475	3530	360
CBL-E1700-1300	1300	1300		525	3187	325
CBL-E1700-1400	1400	1400		575	2844	290

[！] 耐荷重は２本使用時となりますが、本商品は1本単位での販売ですのでご注意ください。
　　数量１の注文で１本納品されます。

レール長さと確保するすき間との関係

型番リスト

表示件数

型番

ストローク（範囲）

(mm)

レール長さ（範囲）

(mm)

定格荷重［2本使用時］（範囲）

(N)

ストローク

(mm)

レール長さ

(mm)

定格荷重(2本使用時)

(N)

RoHS?

最小発注数量

951～1,200	951～1,200	4,001～	1000	1000	4217	-	1個
1,201～	1,201～	2,001～4,000	1400	1400	2844	10	1個
351～550	351～550	4,001～	500	500	5394	10	1個
551～750	551～750	4,001～	600	600	5541	10	1個
551～750	551～750	4,001～	700	700	5247	10	1個
551～750	551～750	4,001～	750	750	5080	10	1個
751～950	751～950	4,001～	800	800	4903	10	1個
751～950	751～950	4,001～	900	900	4560	10	1個
751～950	-	4,001～	950	950	4393	10	1個

通常単価(税別) (税込単価)	通常出荷日

178,372円 ( 196,209円 )	4日目
220,815円 ( 242,897円 )	4日目
121,382円 ( 133,520円 )	4日目
132,940円 ( 146,234円 )	4日目
148,254円 ( 163,079円 )	4日目
150,510円 ( 165,561円 )	4日目
158,487円 ( 174,336円 )	4日目
169,381円 ( 186,319円 )	4日目
140,130円 ( 154,143円 )	3日目

詳細情報

基本情報

基本情報

インナーメンバーを完全に引き出せる3段引のスライドレールです。
【特長】
・基材はI型の中間メンバーを使っているため、堅牢な構造です。
・レールの脱着はできません。
・超重量用レールです。
【用途】
・特装車、建設機械、バスなどに使用。

ご注意

耐久性向上の為、スライドレール本体構成部品の仕上変更がございました。
取り付けや荷重等の性能に関わる変更はございません。順次切替となります。
詳細はこちらからご確認ください。
スライドレールは通常２本で使用しますが、本商品は1本単位での販売です。
数量１の注文で１本納品されます。

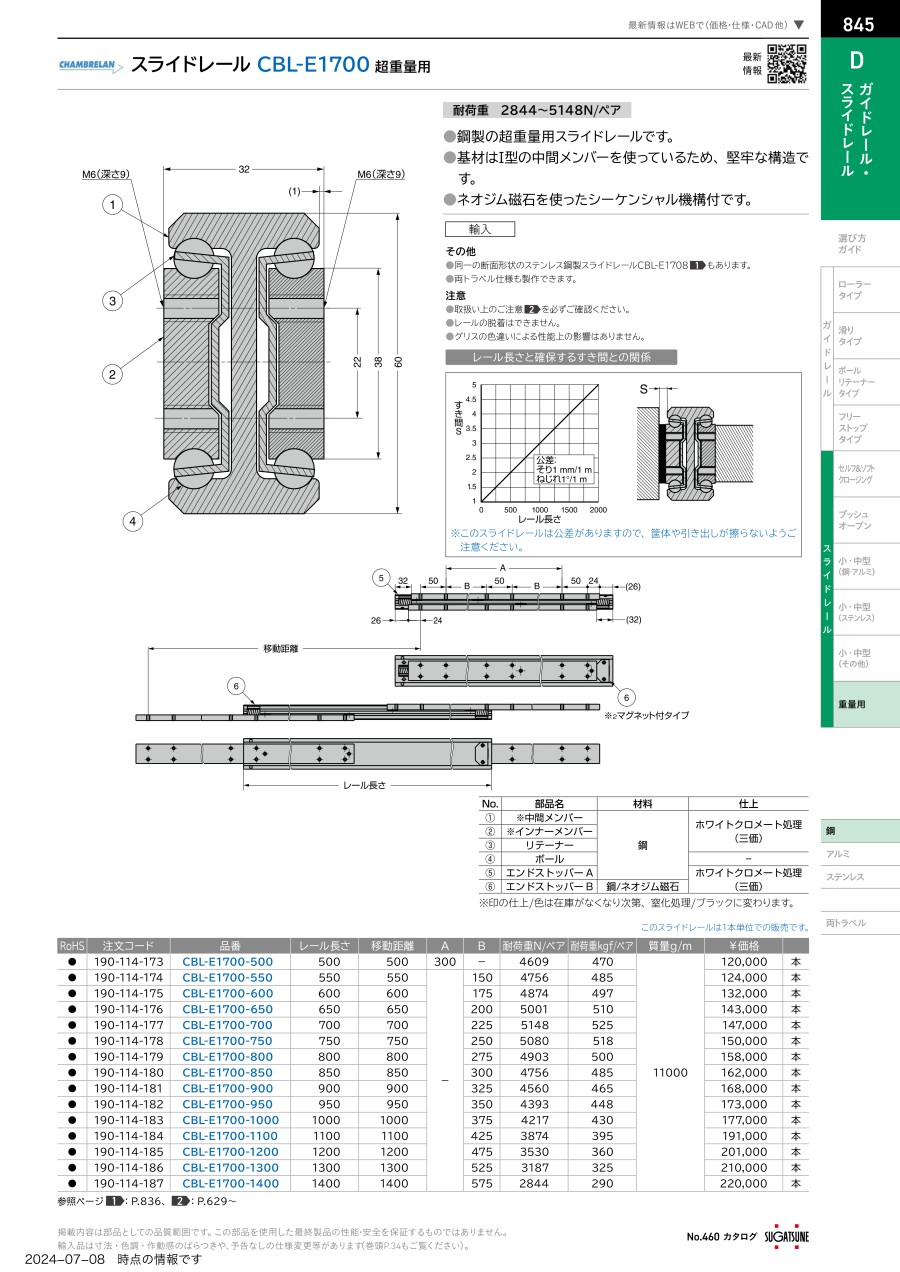

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

スガツネ工業
オールステンレス鋼製スライドレール重量用 ESR5
引き出しやユニットの移動に最適で、3/4スライドの2段引重量用スライドレール。オールステンレス鋼製で耐食性に優れている。
スガツネ工業
スライドレール CBL-RA7R 超重量用
3段引の重量用スライドレールで、インナーメンバーを完全に引き出せる。全開時にレールを固定できる開時ロック機構、全閉時にレールを固定できる閉時ロック機構付きも用意可能。なお、レールの脱着は不可。
スガツネ工業
スライドレール 8908 重量用ロックイン・ロックアウト機構付
インナーレールを完全に引き出せる3段引きのスライドレールで、レール全閉時と全開時にロック（ロックイン・ロックアウト機構）。ロックの解除は、開時はレバーを引き、閉時はレバーを押すだけのワンアクション。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スライドレール超重量用 CBL-E1700のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q荷重はどのくらいですか？

2本ペアで使用する場合の荷重をカタログに記載しています。必ず左右均等になるように使用してください。
