メカニカル部品技術窓口
スライドレール 水平フリッパー扉用 C1315
- 通常単価(税別)
- 3,937円～4,967円
- 税込単価
- 4,331円～5,464円
【特長】・扉を上方に持ち上げ押し込むと、扉はキャビネットの上をスライドし収納で...
詳細情報を確認する未確定：候補が3型番あります。
商品情報
外形図
寸法図
製品仕様
推奨ねじ- M4バインド、またはM4トラスねじ
イメージ
| No. | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| （1） | アウターレール | 鋼 | 光沢クロメート処理（三価） |
| （2） | インナーレール | 鋼 | 光沢クロメート処理（三価） |
| （3） | マウンティングヒンジ | 鋼 | 光沢クロメート処理（三価） |
| （4） | リテーナー | 鋼 | （亜鉛めっき鋼板） |
| （5） | スチールボール | 鋼 | - |
規格表
| 型番 | レール長さ | 移動距離 | A | B | 質量 |
|---|---|---|---|---|---|
| C1315-14 | 350.6 | 262 | 186.7 | 310.5 | 0.32kg |
| C1315-18 | 450.6 | 362 | 286.7 | 410.5 | 0.39kg |
| C1315-24 | 600.6 | 512 | 436.7 | 560.5 | 0.49kg |
使用例
使用例
キャビネット 加工例
詳細情報
基本情報
【特長】
・扉を上方に持ち上げ押し込むと、扉はキャビネットの上をスライドし収納できます。
・扉の裏面を図のようにレールが入るように加工し、キャビネットの天板にヒンジ部分が入るように加工すると、キャビネットと扉の目地を小さくできます。
・扉はキャビネットに対して全かぶせタイプが最適です。
【用途】
・ヒンジ付のスライドレールで、扉を天板の上に収納する水平フリッパー扉に最適。
・引き出しやユニットの移動に適用。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

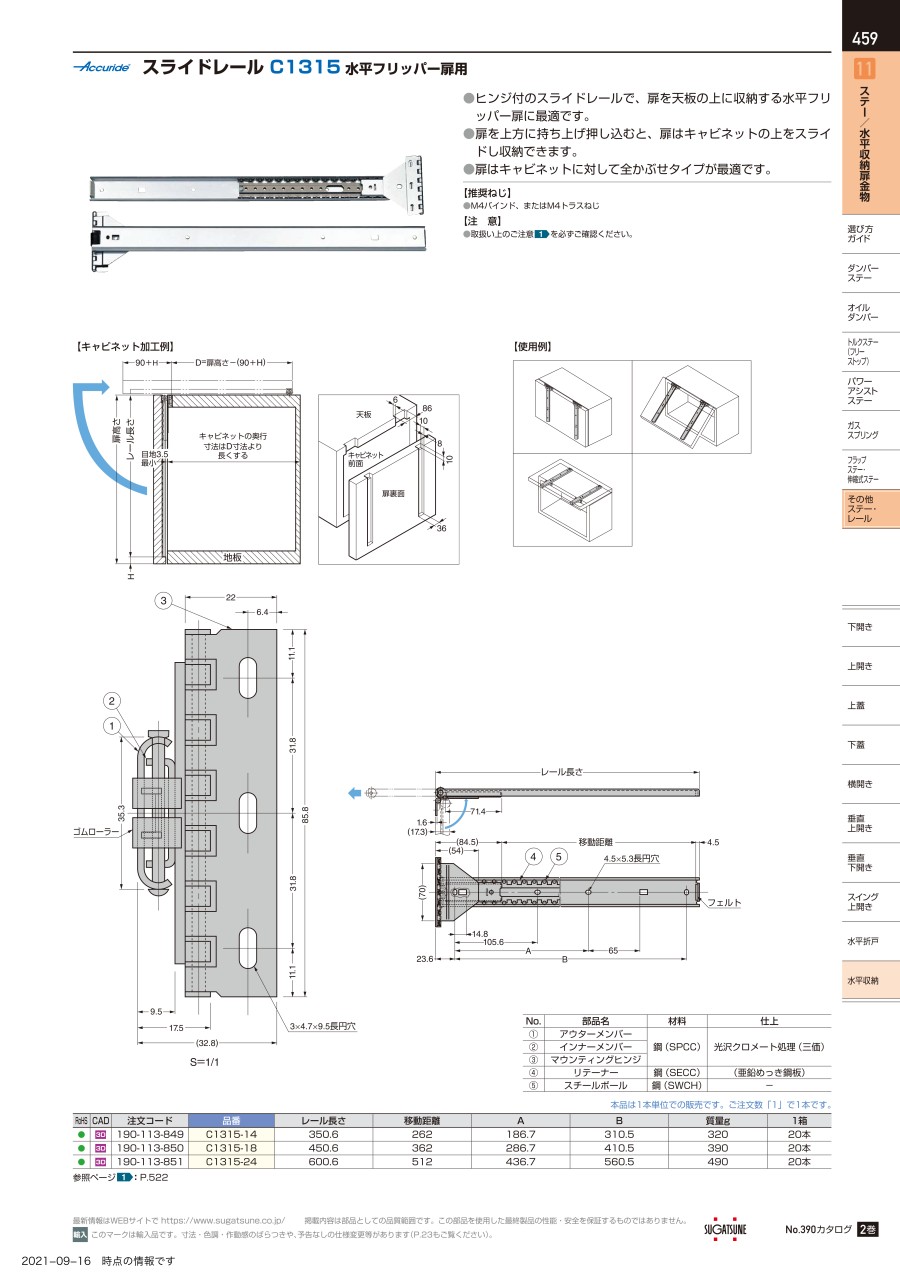

カタログ
