Accuride スライドレール C1313 水平フリッパー扉用
- 通常単価(税別)
- 4,030円～4,806円
- 税込単価
- 4,433円～5,287円
【特長】・ヒンジ付のスライドレールで、扉をキャビネット内部に収納する水平フリッ...
詳細情報を確認する未確定：候補が3型番あります。
商品情報
外形図
寸法図
製品仕様
推奨ねじ- M4バインドねじ
- M4トラスねじ
商品外観
| No. | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| （1） | アウターナンバー | 鋼（SPCC） | 光沢クロメータ処理（三価） |
| （2） | インナーメンバー | ||
| （3） | マウンティンダヒンジ | ||
| （4） | リテーナー | 鋼（SECC） | （亜鉛めっき鋼板） |
| （5） | マチールボール | 鋼（SWCH） | - |
規格表
| 型番 | レール長さ | A | 移動距離 | 質量kg/本 |
|---|---|---|---|---|
| C1313-14 | 356.7 | 228.5 | 253.7 | 0.37 |
| C1313-18 | 458.3 | 330.1 | 355.3 | 0.43 |
| C1313-24 | 610.7 | 482.5 | 507.7 | 0.54 |
使用例
水平フリッパードア使用例
詳細情報
基本情報
【特長】
・ヒンジ付のスライドレールで、扉をキャビネット内部に収納する水平フリッパー扉に最適です。
・使用板厚は19mm厚で設計しており、小さな扉用です。
・取付ブラケットによる取り付け、取付ブラケットを使用せずに中板を設けて直接スライドレールを取り付けも方法、どちらでも可能です。
【用途】
・水平フリッパー扉や小さな扉用などに最適。
・引き出しやユニットの移動に最適。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

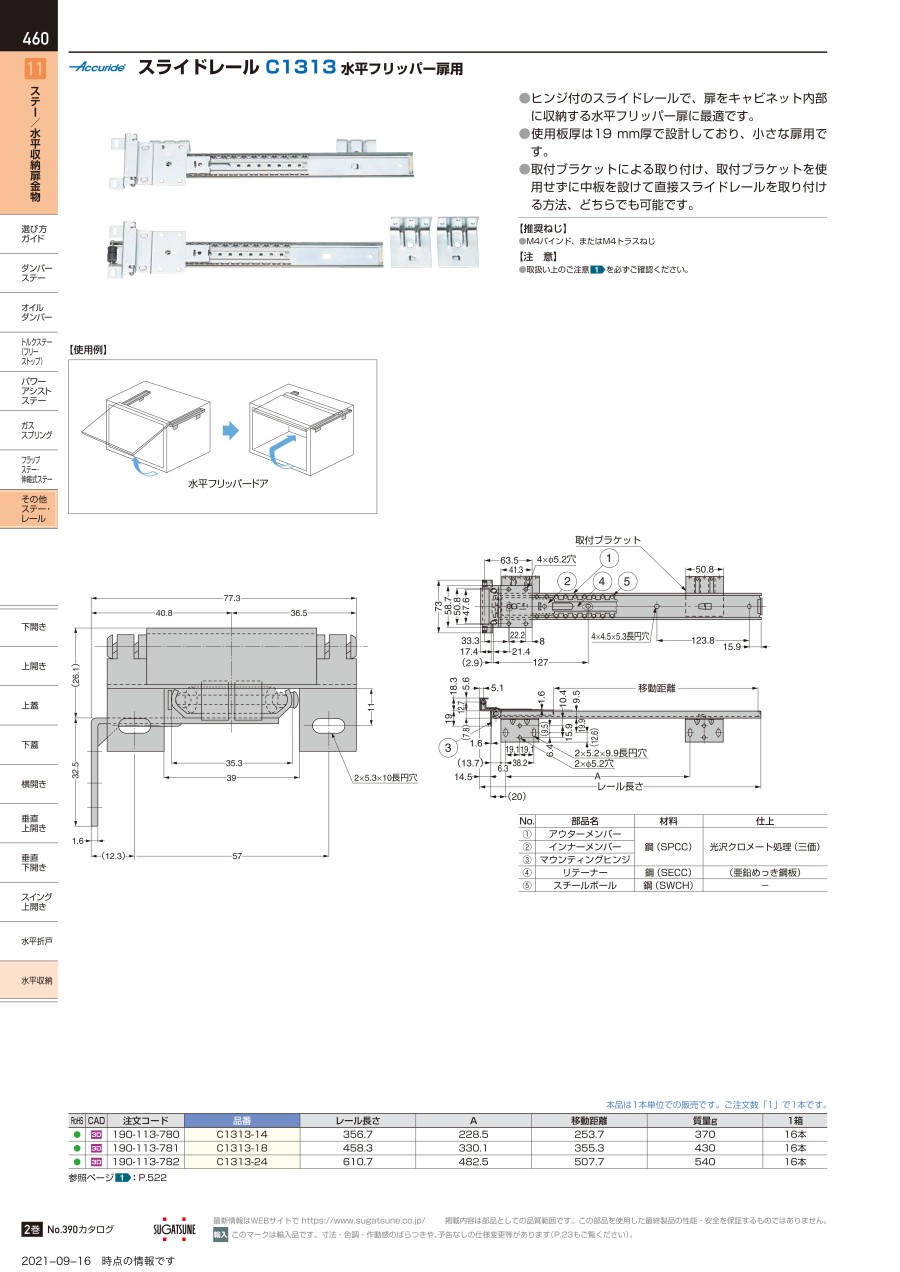

カタログ
