スライドレール 3535 手元ロック解除機構付
- 通常単価(税別)
- 2,877円～5,220円
- 税込単価
- 3,165円～5,742円
【特長】・3/4スライドの2段引スライドレールです。・レール全開時にその状態で固定します。・ロック解除...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- スライドレールは通常２本で使用しますが、本商品は1本単位での販売です。
数量１の注文で１本納品されます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
寸法図1
寸法図2
寸法図3
製品仕様
- 動きが滑らかなスライドレール
商品外観
手元ロック解除レバー
| No. | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| （1） | アウターメンバー | 鋼 | 光沢クロメート処理 |
| （2） | インナーメンバー | ||
| （3） | リテーナー | ||
| （4） | 手元ロック解除レバー | ||
| （5） | スチールボール | － |
規格表
| 型番 | レール長さ | 移動距離 | A | B | C | D | 耐荷重N/ペア | 耐荷重kgf/ペア | 質量kg/1本 |
|---|---|---|---|---|---|---|---|---|---|
| 3535-14 | 355.6 | 247 | - | 273 | - | - | 461 | 47 | 0.35 |
| 3535-16 | 406.4 | 297 | - | 321 | 422 | 43 | 0.4 | ||
| 3535-18 | 457.2 | 347 | 404.3 | 402 | 41 | 0.45 | |||
| 3535-20 | 508 | 397 | 321 | 426 | 363 | 37 | 0.5 | ||
| 3535-22 | 558.8 | 422 | 454 | - | 500.5 | 333 | 34 | 0.55 | |
| 3535-24 | 609.6 | 447 | 500.5 | 546 | 294 | 30 | 0.6 | ||
| 3535-26 | 660.4 | 472 | 546 | - | 265 | 27 | 0.65 |
[！] 耐荷重は２本使用時となりますが、本商品は1本単位での販売ですのでご注意ください。
数量１の注文で１本納品されます。
詳細情報
基本情報
【特長】
・3/4スライドの2段引スライドレールです。
・レール全開時にその状態で固定します。
・ロック解除レバーの操作で解除します。
・ロック解除レバーの操作でインナーメンバーを取り外せます。
・ロック解除レバーはインナーメンバーの先端付近（手元）にあり、ロックの解除がよりしやすく、指を挟みにくく安全です。
・スチールボールの数が他のレールと比べて多く、動きが滑らかです。
・インナーメンバーは取付穴が多く、取付位置がいろいろ選べます。
【用途】
・引き出しレールとして最適。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- スライドレールは通常２本で使用しますが、本商品は1本単位での販売です。
数量１の注文で１本納品されます。

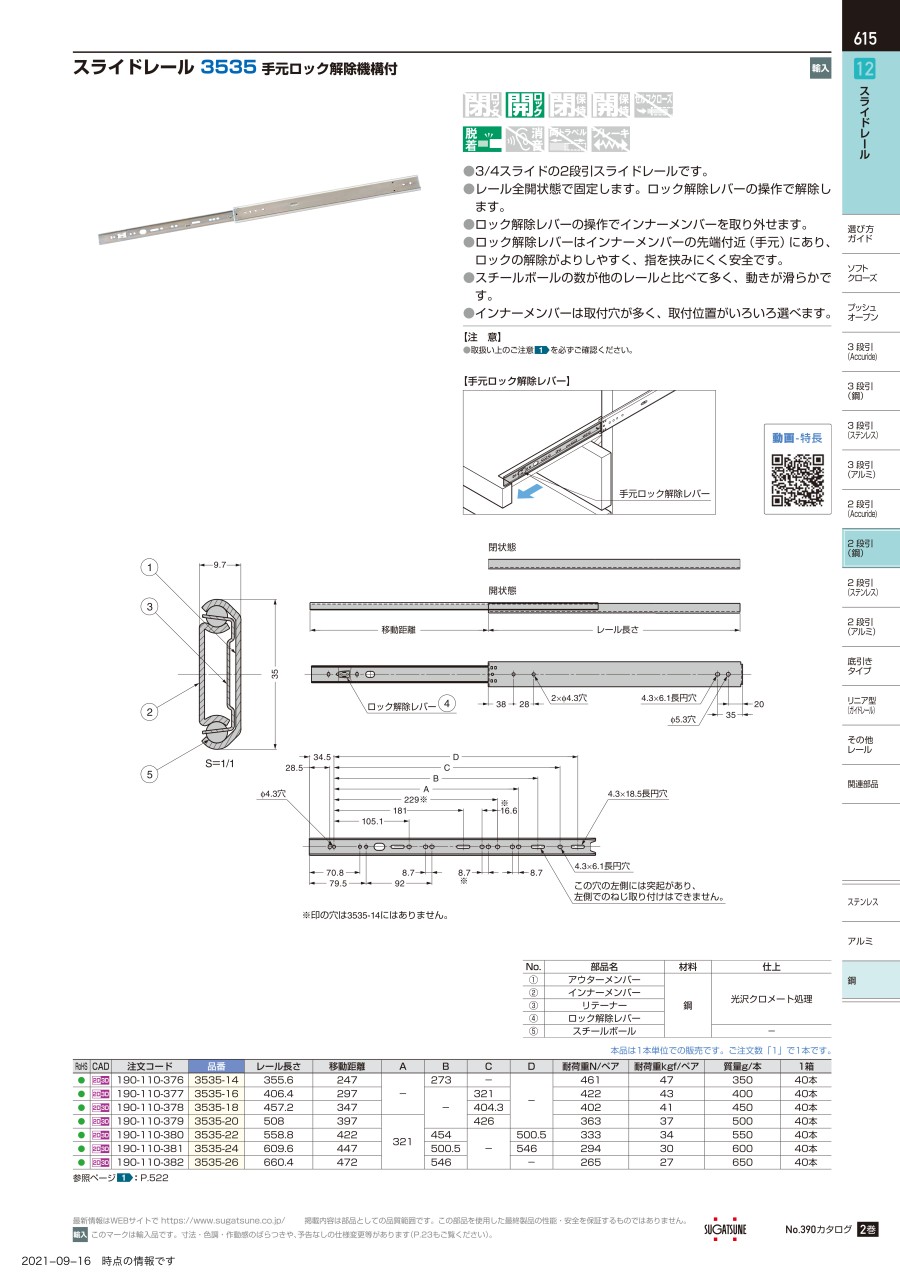

カタログ
