スライドレール 3504
- 通常単価(税別)
- 1,597円
- 税込単価
- 1,757円
通常出荷日：在庫品1日目当日出荷可能
3/4スライドの2段引スライドレールです。【特長】・レールを全開にすると、全開状態で固定します。・レバ...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
3504-20の仕様・寸法情報
用途
直線引き出し用
スライド方式
2段引
レール材質
[スチール] 鋼
ストローク（範囲）(mm)
351～550
レール長さ（範囲）(mm)
351～550
定格荷重［2本使用時］（範囲）(N)
201～400
高さ(mm)
9.5
幅(mm)
35.3
レール表面処理
光沢クロメート処理
ストローク(mm)
381
レール長さ(mm)
508
定格荷重(2本使用時)(N)
323
商品情報
スライドレール 3504の寸法例
（単位：mm）
スライドレール 3504 寸法図
| 型番 | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| （1） | アウターレール | 鋼 | 光沢クロメート処理 |
| （2） | インナーレール | 鋼 | 光沢クロメート処理 |
| （3） | リテーナー | 鋼 | （亜鉛めっき鋼板） |
| （4） | スチールボール | 鋼 | - |
（単位：mm）
| 品番 | レール長さ | 移動距離 | A | B | C | D | E | F | G | 耐荷重N/ペア | 耐荷重kgf/ペア | 質量 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3504-12 | 305 | 203 | - | 214.1 | - | - | 149.2 | 260.3 | 273 | 294N/ペア | 30kgf/ペア | 0.59kg/ペア |
| 3504-14 | 356 | 254 | - | 265.1 | - | - | 200 | 311.1 | 323.8 | 362N/ペア | 37kgf/ペア | 0.68kg/ペア |
| 3504-16 | 406 | 305 | - | 316.1 | - | - | 250.8 | 361.9 | 374.6 | 382N/ペア | 39kgf/ペア | 0.77kg/ペア |
| 3504-18 | 457 | 330 | 203.2 | 341.1 | 406.4 | 212.7 | 301.6 | 412.7 | 425.4 | 362N/ペア | 37kgf/ペア | 0.91kg/ペア |
| 3504-20 | 508 | 381 | 228.6 | 392.1 | 457.2 | 238.1 | 352.4 | 463.5 | 476.2 | 323N/ペア | 33kgf/ペア | 1kg/ペア |
| 3504-22 | 559 | 406 | 254 | 417.1 | 508 | 263.5 | 403.2 | 514.3 | 527 | 304N/ペア | 31kgf/ペア | 1.09kg/ペア |
| 3504-24 | 610 | 432 | 279.4 | 443.1 | 558.8 | 288.9 | 454 | 565.1 | 577.8 | 264N/ペア | 27kgf/ペア | 1.18kg/ペア |
| 3504-26 | 660 | 483 | 304.8 | 494.1 | 609.6 | 314.3 | 504.8 | 615.9 | 628.6 | 235N/ペア | 24kgf/ペア | 1.27kg/ペア |
| 3504-28 | 711 | 508 | 330.2 | 519.1 | 660.4 | 339.7 | 555.6 | 666.7 | 679.4 | 225N/ペア | 23kgf/ペア | 1.141kg/ペア |
注意・禁止事項
- ※ インナーレールとアウターレールの組み合わせは変えないでください。
- ※ 上表の耐荷重は、引出し側のレールを伸ばした時のレールの中央部での静止荷重です。
- ※ 取り付けの際、アウターレール左端（インナーレールが伸びる側）の穴は使用しないでください。
この商品の推奨ねじ
- 呼び4のバインド、またはトラスねじ
詳細情報
基本情報
3/4スライドの2段引スライドレールです。
【特長】
・レールを全開にすると、全開状態で固定します。
・レバー操作で解除します。
・レバー操作でインナーメンバーを取り外せます。
【用途】
・引き出しやユニットの移動に最適。

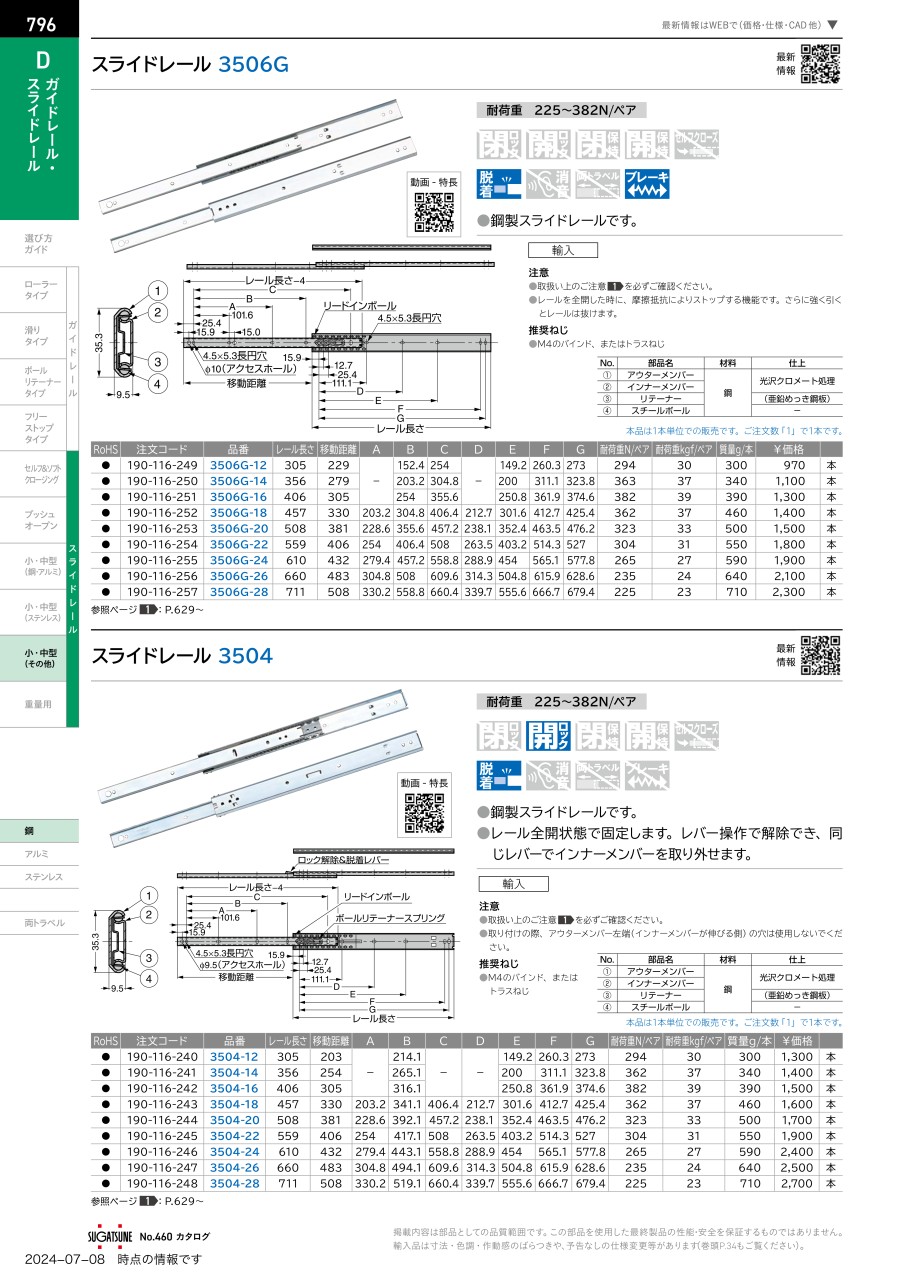

カタログ
