スライドレールブレードスライド 3701【2個入り】

カタログ |

通常単価(税別): 7,549円～9,592円

税込単価: 8,304円～10,551円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

通常出荷日：3 日目～

インナーメンバーを完全に引き出せる3段引のスライドレールです。【特長】・厚さ8...

用途
直線引き出し用
スライド方式
3段引
レール材質
鋼
高さ (mm)
8.3
幅 (mm)
37.5
レール表面処理
光沢クロメート処理

未確定：候補が7型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

スライドレールブレードスライド_3701の仕様

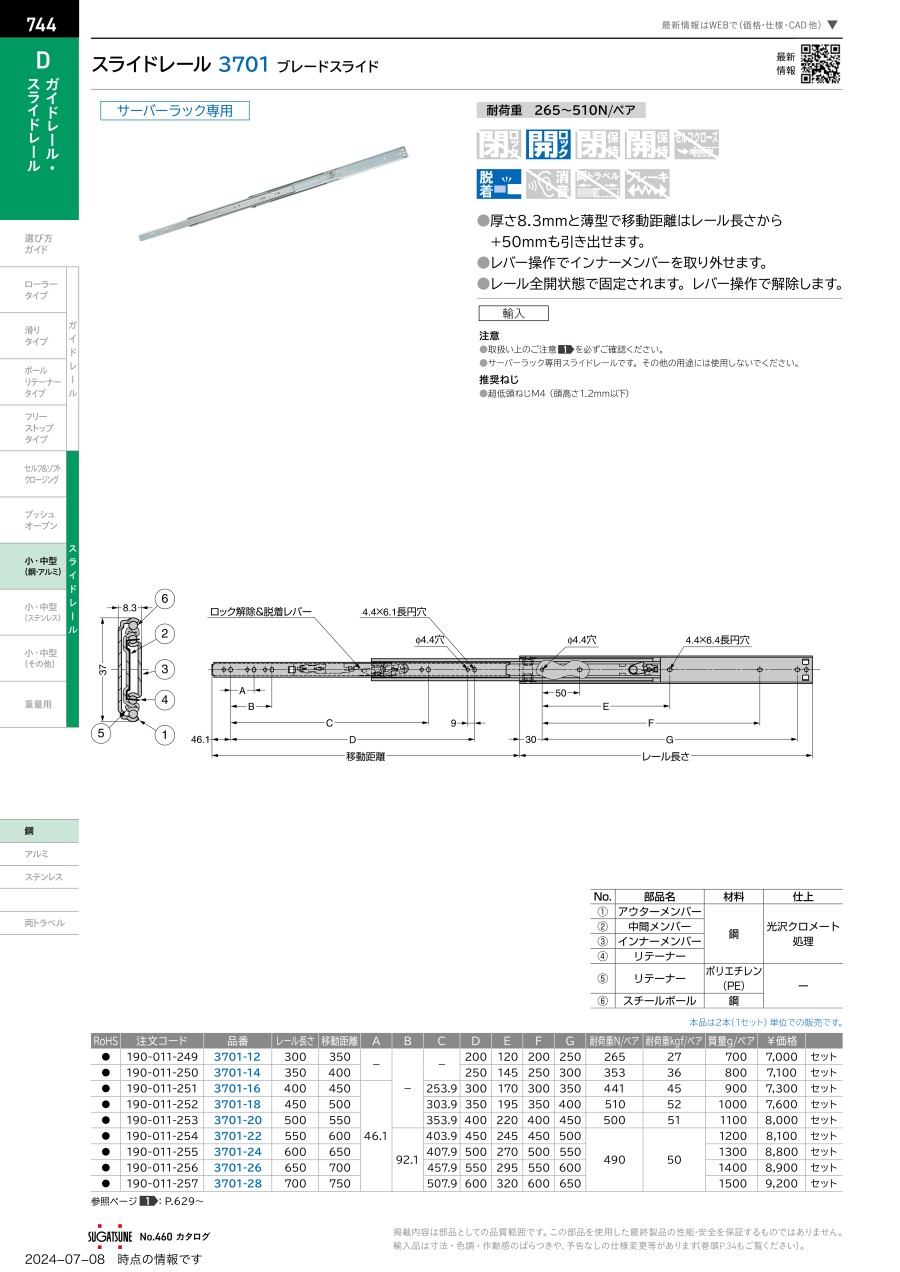

スライドレールブレードスライド_3701 イメージ

スライドレールブレードスライド_3701の寸法例

（単位：mm）

スライドレールブレードスライド_3701 寸法図1

スライドレールブレードスライド_3701 寸法図2

型番	部品名	材料	仕上
（1）	アウターメンバー	鋼	光沢クロメート処理
（2）	中間メンバー
（3）	インナーメンバー
（4）	リテーナー
（5）	リテーナー	ポリエチレン（PE）	-
（6）	スチールボール	鋼	-

（単位：mm）

品番	レール長さ	移動距離	A	B	C	D	E	F	G	耐荷重N/ペア	耐荷重kgf/ペア	質量kg/ペア
3701-12	300	350	-	-	-	200	120	200	250	265	27	0.7
3701-14	350	400	-		-	250	145	250	300	353	36	0.8
3701-16	400	450	46.1		253.9	300	170	300	350	441	45	0.9
3701-18	450	500			303.9	350	195	350	400	510	52	1
3701-20	500	550			353.9	400	220	400	450	500	51	1.1
3701-22	550	600		92.1	403.9	450	245	450	500	490	50	1.2
3701-24	600	650			407.9	500	270	500	550			1.3
3701-26	650	700			457.9	550	295	550	600			1.4
3701-28	700	750			507.9	600	320	600	650			1.5

注意・禁止事項

※ サーバーラック専用スライドレールです。その他の用途には使用しないでください。

この商品の推奨ねじ

超低頭ねじM4（頭高さ1.2mm以下）

型番リスト

表示件数

型番

ストローク（範囲）

(mm)

レール長さ（範囲）

(mm)

定格荷重［2本使用時］（範囲）

(N)

ストローク

(mm)

レール長さ

(mm)

定格荷重(2本使用時)

(N)

RoHS?

最小発注数量

351～550	351～550	401～600	450	400	441	10	1パック 2個入り
351～550	351～550	401～600	500	450	510	10	1パック 2個入り
351～550	351～550	401～600	550	500	500	10	1パック 2個入り
551～750	351～550	401～600	600	550	490	10	1パック 2個入り
551～750	551～750	401～600	650	600	490	10	1パック 2個入り
551～750	551～750	401～600	700	650	490	10	1パック 2個入り
551～750	551～750	401～600	750	700	490	10	1パック 2個入り

通常単価(税別) (税込単価)	通常出荷日

7,549円 ( 8,304円 )	4日目
7,919円 ( 8,711円 )	4日目
8,369円 ( 9,206円 )	4日目
8,449円 ( 9,294円 )	4日目
9,141円 ( 10,055円 )	4日目
9,223円 ( 10,145円 )	4日目
9,592円 ( 10,551円 )	4日目

詳細情報

基本情報

基本情報

インナーメンバーを完全に引き出せる3段引のスライドレールです。
【特長】
・厚さ8.3mmと薄型で移動距離はレール長さから+50mmも引き出せます。
・レバー操作でインナーメンバーを取り外せます。
・レールを全開にすると、全開状態で固定されます。
・レバー操作で解除します。
・中間メンバーとインナーメンバーが順序よく開閉するシーケンシャル機構付です。
【用途】
・サーバーラックに最適。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

スガツネ工業
スライドレール 3506G
引き出しやユニットの移動に最適なスライドレールです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スライドレールブレードスライド 3701のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品スライドレールブレードスライド 3701	スライドレール C2002	スライドレール C2723	Accuride スライドレール C203	Accuride スライドレール C3271	Accuride スライドレール C3301
メーカー	スガツネ工業	スガツネ工業	スガツネ工業	スガツネ工業	スガツネ工業	スガツネ工業
通常価格	7,549円-	4,245円 -	1,797円 -	1,397円 -	1,987円	4,201円 -
通常出荷日	4日目	4日目	在庫品1日目〜	在庫品1日目〜	在庫品1日目	在庫品1日目〜
用途	直線引き出し用	直線引き出し用	直線引き出し用	直線引き出し用	直線引き出し用	直線引き出し用
スライド方式	3段引	2段引	2段引	2段引	3段引	3段引
レール材質	鋼	鋼	鋼	鋼	鋼	鋼
高さ(mm)	8.3	9.5	9.5	9.5	12.7	12.7
幅(mm)	37.5	35.3	27	35.3	37.4	51.5
