スライドレール L52145 セルフ&ソフトクロージング機構付【2個入り】
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 6,997円～11,080円
- 税込単価
- 7,697円～12,188円
インナーメンバーを完全に引き出せる3段引のスライドレールです。【特長】・セルフ...
詳細情報を確認する商品情報

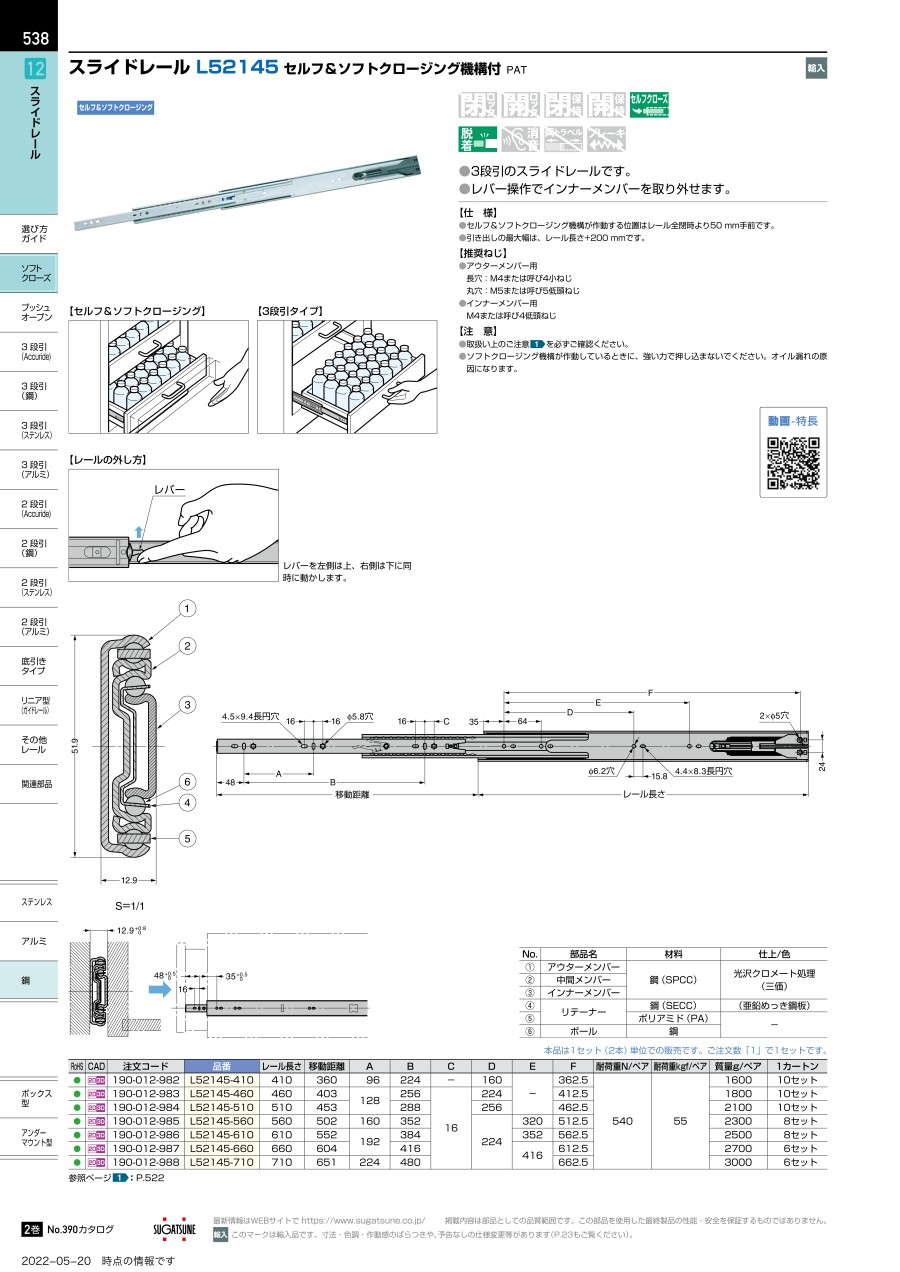

製品仕様
寸法図
取付け寸法
| No. | 部品名 | 材料 | 仕上/色 |
|---|---|---|---|
| （1） | アウターメンバー | 鋼（SPCC） | 光沢クロメート処理 （三価） |
| （2） | 中間メンバー | ||
| （3） | インナーメンバー | ||
| （4） | リテーナー | 鋼（SECC） | （亜鉛めっき鋼板） |
| （5） | ポリアミド（PA） | － | |
| （6） | ボール | 鋼 |
| 品番 | レール長さ | 移動距離 | A | B | C | D | E | F | 耐荷重N/ペア | 耐荷重kgf/ペア | 質量kg/ペア |
|---|---|---|---|---|---|---|---|---|---|---|---|
| L52145-410 | 410 | 360 | 96 | 224 | － | 160 | － | 362.5 | 540 | 55 | 1.6 |
| L52145-460 | 460 | 403 | 128 | 256 | 16 | 224 | 412.5 | 1.8 | |||
| L52145-510 | 510 | 453 | 288 | 256 | 462.5 | 2.1 | |||||
| L52145-560 | 560 | 502 | 160 | 352 | 224 | 320 | 512.5 | 2.3 | |||
| L52145-610 | 610 | 552 | 192 | 384 | 352 | 562.5 | 2.5 | ||||
| L52145-660 | 660 | 604 | 416 | 416 | 612.5 | 2.7 | |||||
| L52145-710 | 710 | 651 | 224 | 448 | 662.5 | 3.0 |
セルフ&ソフトクロージング
3段引タイプ
レールの外し方
レバーを左側は上、右側は下に同時に動かす。
推奨ねじ
アウターメンバー用
長穴:M4または呼び4小ねじ。
丸穴:M5または呼び5低頭ねじ
インナーメンバー用
M4または呼び4低頭ねじ
注意
ソフトクロージング機構が作動しているときに、強い力で押し込まないでください。オイル漏れの原因になります。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,997円 ( 7,697円 ) | 在庫品1日目当日出荷可能 |
10,431円 ( 11,474円 ) | 4日目 |
10,602円 ( 11,662円 ) | 4日目 |
10,247円 ( 11,272円 ) | 4日目 |
11,080円 ( 12,188円 ) | 4日目 |
詳細情報
基本情報
インナーメンバーを完全に引き出せる3段引のスライドレールです。
【特長】
・セルフクロージング機構が作動する位置はレール全閉時より50mm手前です。
・セルフ＆ソフトクロージング機構をレールに内蔵しているため、従来のレール同様に取り付けが簡単です。
・移動距離は、レールの長さ－約50mmです。
・レバー操作でインナーメンバーを取り外せます。
【用途】
・プリンター、コピーマシンなどOA機器、コンピュータ周辺機器、計測器、精密機器などに使用。
