メカニカル部品技術窓口
スライドレール CBL-RA41
- 通常単価(税別)
- 13,122円～20,655円
- 税込単価
- 14,434円～22,721円
インナーメンバーを完全に引き出せる3段引のスライドレールです。【特長】・レール...
詳細情報を確認する未確定：候補が3型番あります。
商品情報
スライドレール CBL-RA41の寸法例
（単位：mm）
スライドレール CBL-RA41のレール断面図

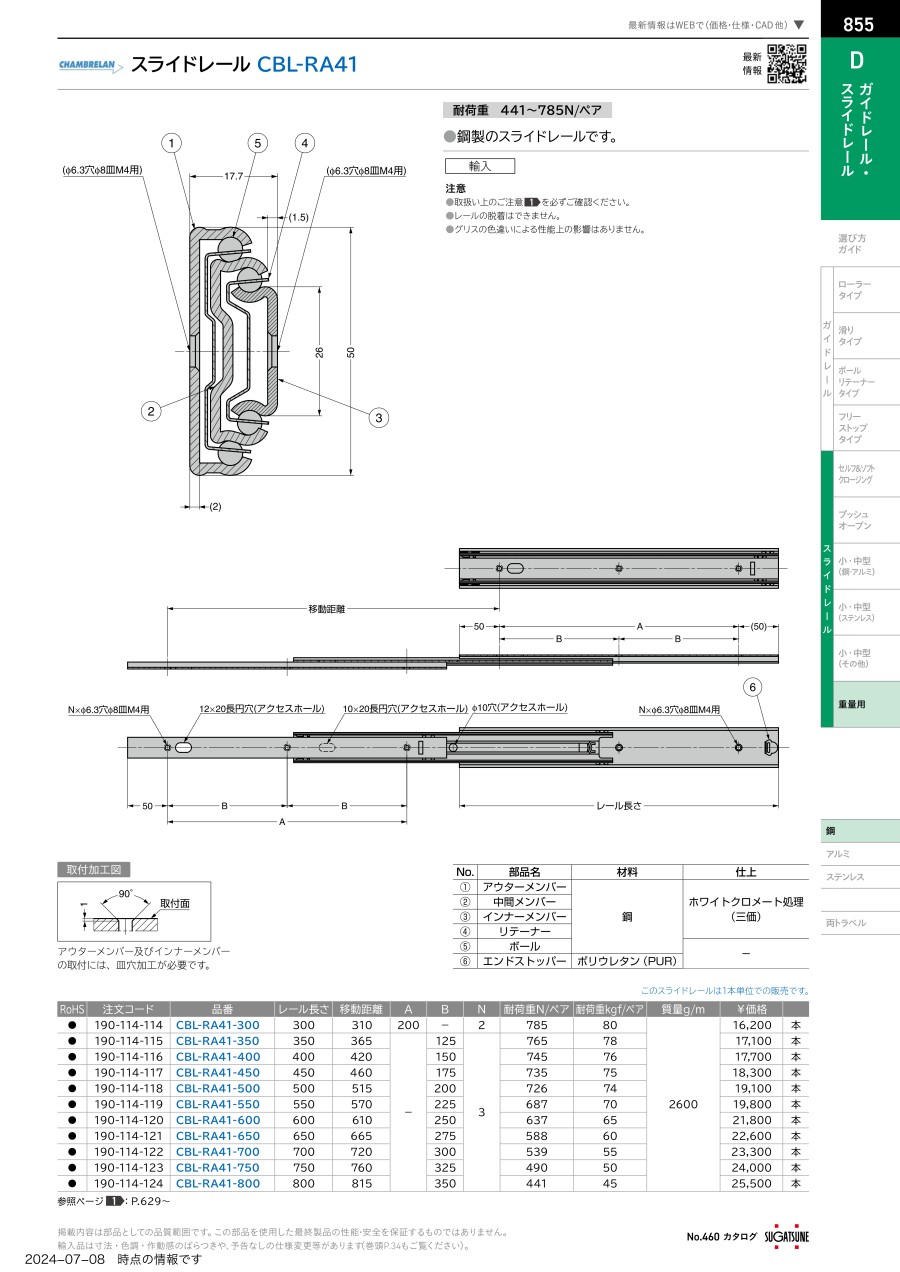

スライドレール CBL-RA41 寸法図
| 型番 | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| （1） | アウターメンバー | 鋼 | ホワイトクロメート処理 （三価） |
| （2） | 中間メンバー | ||
| （3） | インナーメンバー | ||
| （4） | リテーナー | ||
| （5） | ボール | ||
| （6） | エンドストッパー | ポリウレタン（PUR） | - |
（単位：mm）
| 品番 | レール長さ | 移動距離 | A | B | 穴数Nφ6.3穴、φ8皿/ヶ | 耐荷重N/ペア | 耐荷重kgf/ペア | 質量kg/m |
|---|---|---|---|---|---|---|---|---|
| CBL-RA41-300 | 300 | 310 | 200 | － | 2 | 932 | 95 | 2.6 |
| CBL-RA41-350 | 350 | 365 | － | 125 | 3 | 883 | 90 | |
| CBL-RA41-400 | 400 | 420 | 150 | 834 | 85 | |||
| CBL-RA41-450 | 450 | 460 | 175 | 785 | 80 | |||
| CBL-RA41-500 | 500 | 515 | 200 | 736 | 75 | |||
| CBL-RA41-550 | 550 | 570 | 225 | 687 | 70 | |||
| CBL-RA41-600 | 600 | 610 | 250 | 637 | 65 | |||
| CBL-RA41-650 | 650 | 665 | 275 | 588 | 60 | |||
| CBL-RA41-700 | 700 | 720 | 300 | 539 | 55 | |||
| CBL-RA41-750 | 750 | 760 | 325 | 490 | 50 | |||
| CBL-RA41-800 | 800 | 815 | 350 | 441 | 45 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
13,122円 ( 14,434円 ) | 19日目 |
19,274円 ( 21,201円 ) | 19日目 |
20,655円 ( 22,721円 ) | 19日目 |
カタログ
