スガツネ工業

スライドレール CBL-R26

カタログ |

通常単価(税別): 7,497円～14,292円

税込単価: 8,247円～15,721円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

通常出荷日：3 日目～

3/4スライドの2段引のスライドレールです。【特長】・レールの脱着はできません...

用途
直線引き出し用
スライド方式
2段引
レール材質
鋼
高さ (mm)
13.2
幅 (mm)
37.8
レール表面処理
ホワイトクロメート処理

ご注意

メーカー廃盤に伴い在庫限りで販売終了となります。
スライドレールは通常２本で使用しますが、本商品は1本単位での販売です。
数量１の注文で１本納品されます。

未確定：候補が10型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

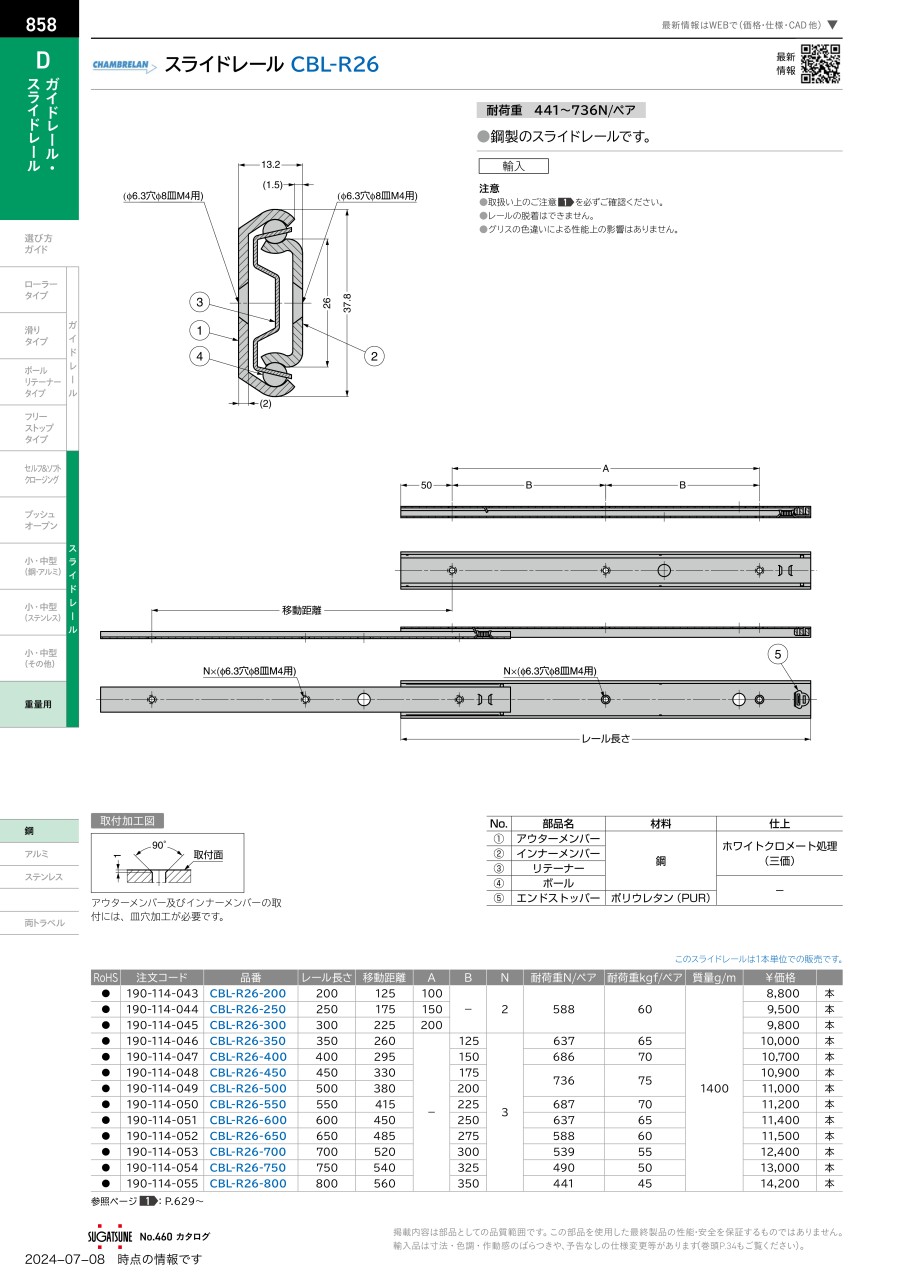

スライドレール CBL-R26の寸法例

（単位：mm）

スライドレール CBL-R26のレール断面図

スライドレール CBL-R26 寸法図

型番	部品名	材料	仕上
（1）	アウターメンバー	鋼	ホワイトクロメート処理（三価）
（2）	インナーメンバー		ホワイトクロメート処理（三価）
（3）	ボール		-
（4）	リテーナー
（5）	エンドストッパー	ポリウレタン（PUR）

（単位：mm）

品番	レール長さ	移動距離	A	B	穴数Nφ6.3穴、φ8皿/ヶ	耐荷重N/ペア	耐荷重kgf/ペア	質量kg/m
CBL-R26-200	200	125	100	－	2	834	85	1.4
CBL-R26-250	250	175	150			883	90
CBL-R26-300	300	225	200			932	95
CBL-R26-350	350	260	－	125	3	883	90
CBL-R26-400	400	295		150		834	85
CBL-R26-450	450	330		175		785	80
CBL-R26-500	500	380		200		736	75
CBL-R26-550	550	415		225		687	70
CBL-R26-600	600	450		250		637	65
CBL-R26-650	650	485		275		588	60
CBL-R26-700	700	520		300		539	55
CBL-R26-750	750	540		325		490	50
CBL-R26-800	800	560		350		441	45

[！] 耐荷重は２本使用時となりますが、本商品は1本単位での販売ですのでご注意ください。
　　数量１の注文で１本納品されます。

型番リスト

表示件数

型番

ストローク（範囲）

(mm)

レール長さ（範囲）

(mm)

定格荷重［2本使用時］（範囲）

(N)

ストローク

(mm)

レール長さ

(mm)

定格荷重(2本使用時)

(N)

RoHS?

最小発注数量

～150	151～350	801～1,000	125	200	834	10	1個
151～350	351～550	801～1,000	295	400	834	10	1個
151～350	351～550	601～800	330	450	785	10	1個
351～550	351～550	601～800	380	500	736	10	1個
351～550	351～550	601～800	415	550	687	10	1個
351～550	551～750	601～800	450	600	637	10	1個
351～550	551～750	401～600	485	650	588	10	1個
351～550	551～750	401～600	520	700	539	10	1個
351～550	551～750	401～600	540	750	490	10	1個
551～750	751～950	401～600	560	800	441	10	1個

通常単価(税別) (税込単価)	通常出荷日

7,497円 ( 8,247円 )	在庫品1日目当日出荷可能
10,806円 ( 11,887円 )	4日目
10,969円 ( 12,066円 )	4日目
11,049円 ( 12,154円 )	4日目
11,338円 ( 12,472円 )	4日目
11,501円 ( 12,651円 )	4日目
11,582円 ( 12,740円 )	4日目
12,436円 ( 13,680円 )	4日目
13,068円 ( 14,375円 )	4日目
14,292円 ( 15,721円 )	4日目

詳細情報

基本情報

基本情報

3/4スライドの2段引のスライドレールです。
【特長】
・レールの脱着はできません。本品はエンドストッパーにはポリウレタンを使用しています。
【用途】
・重量物の搬送に最適。

ご注意

メーカー廃盤に伴い在庫限りで販売終了となります。
スライドレールは通常２本で使用しますが、本商品は1本単位での販売です。
数量１の注文で１本納品されます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

スガツネ工業
スライドレール 3506G
引き出しやユニットの移動に最適なスライドレールです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
