スライドレール CBL-R20
- 通常単価(税別)
- 4,731円～10,155円
- 税込単価
- 5,204円～11,171円
3/4スライドの2段引スライドレールです。【特長】・レールの脱着はできません。...
詳細情報を確認する未確定：候補が13型番あります。
商品情報

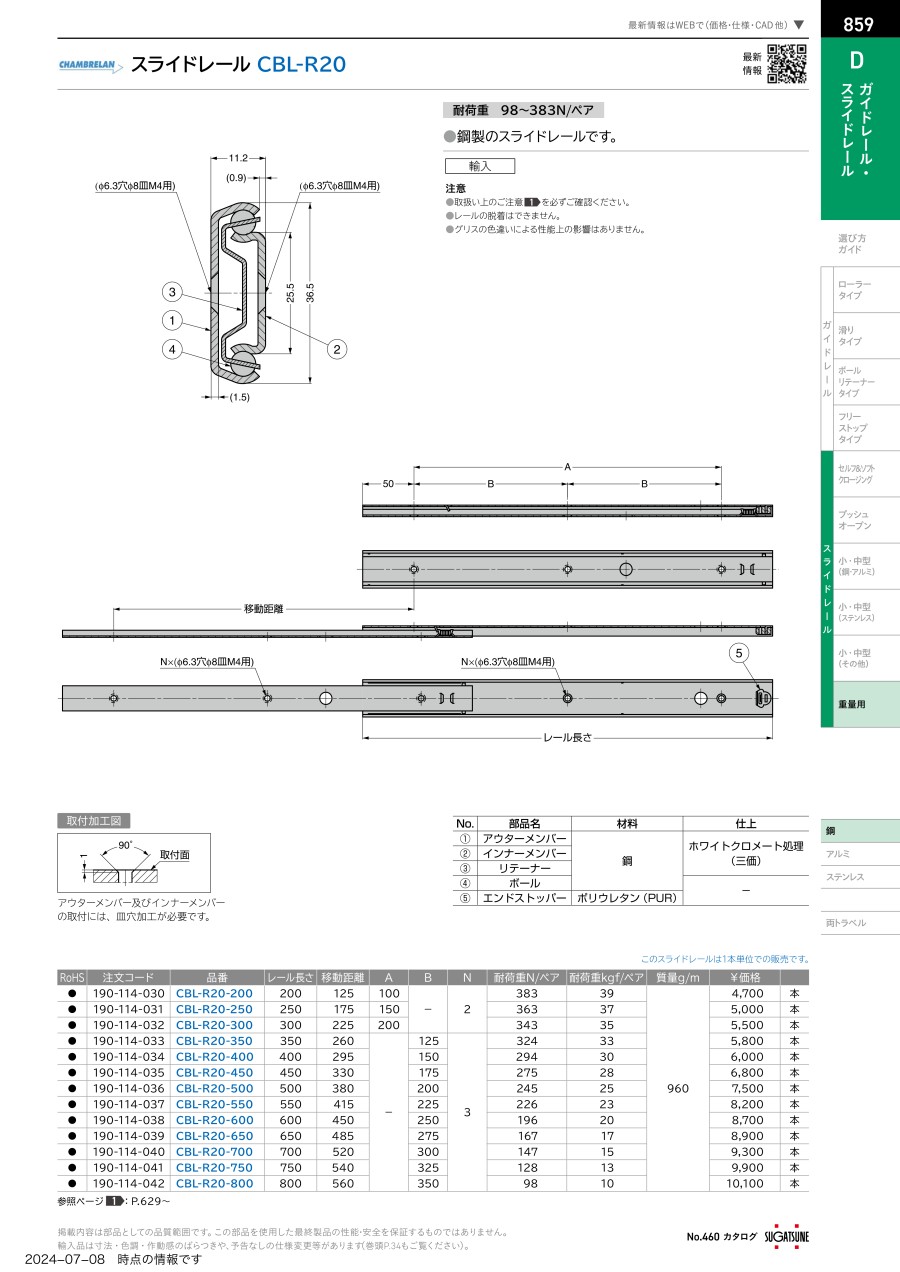

スライドレール CBL-R20の寸法例
（単位：mm）
スライドレール CBL-R20のレール断面図
スライドレール CBL-R20の寸法図
| 型番 | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| （1） | アウターメンバー | 鋼 | ホワイトクロメート処理（三価） |
| （2） | インナーメンバー | ||
| （3） | ボール | - | |
| （4） | リテーナー | ||
| （5） | エンドストッパー | ポリウレタン（PUR） |
（単位：mm）
| 品番 | レール長さ | 移動距離 | A | B | 穴数Nφ6.3穴、φ8皿 | 耐荷重N/ペア | 耐荷重kgf/ペア | 質量kg/m |
|---|---|---|---|---|---|---|---|---|
| CBL-R20-200 | 200 | 125 | 100 | - | 2ヶ | 383 | 39 | 0.96 |
| CBL-R20-250 | 250 | 175 | 150 | 363 | 37 | |||
| CBL-R20-300 | 300 | 225 | 200 | 343 | 35 | |||
| CBL-R20-350 | 350 | 260 | - | 125 | 3ヶ | 324 | 33 | |
| CBL-R20-400 | 400 | 295 | 150 | 294 | 30 | |||
| CBL-R20-450 | 450 | 330 | 175 | 275 | 28 | |||
| CBL-R20-500 | 500 | 380 | 200 | 245 | 25 | |||
| CBL-R20-550 | 550 | 415 | 225 | 226 | 23 | |||
| CBL-R20-600 | 600 | 450 | 250 | 196 | 20 | |||
| CBL-R20-650 | 650 | 485 | 275 | 167 | 17 | |||
| CBL-R20-700 | 700 | 520 | 300 | 147 | 15 | |||
| CBL-R20-750 | 750 | 540 | 325 | 128 | 13 | |||
| CBL-R20-800 | 800 | 560 | 350 | 98 | 10 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,731円 ( 5,204円 ) | 4日目 |
5,099円 ( 5,609円 ) | 3日目 |
5,525円 ( 6,078円 ) | 4日目 |
5,894円 ( 6,483円 ) | 4日目 |
6,056円 ( 6,662円 ) | 4日目 |
6,831円 ( 7,514円 ) | 4日目 |
7,524円 ( 8,276円 ) | 4日目 |
8,236円 ( 9,060円 ) | 4日目 |
8,769円 ( 9,646円 ) | 4日目 |
8,930円 ( 9,823円 ) | 4日目 |
9,381円 ( 10,319円 ) | 4日目 |
9,992円 ( 10,991円 ) | 4日目 |
10,155円 ( 11,171円 ) | 4日目 |
