スライドレール C3303
- 通常単価(税別)
- 4,482円～6,097円
- 税込単価
- 4,930円～6,707円
インナーメンバーを完全に引き出せる3段引のスライドレールです。【特長】・レバー操作でインナーメンバーを...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
スライドレール C3303の仕様
スライドレール C3303 イメージ

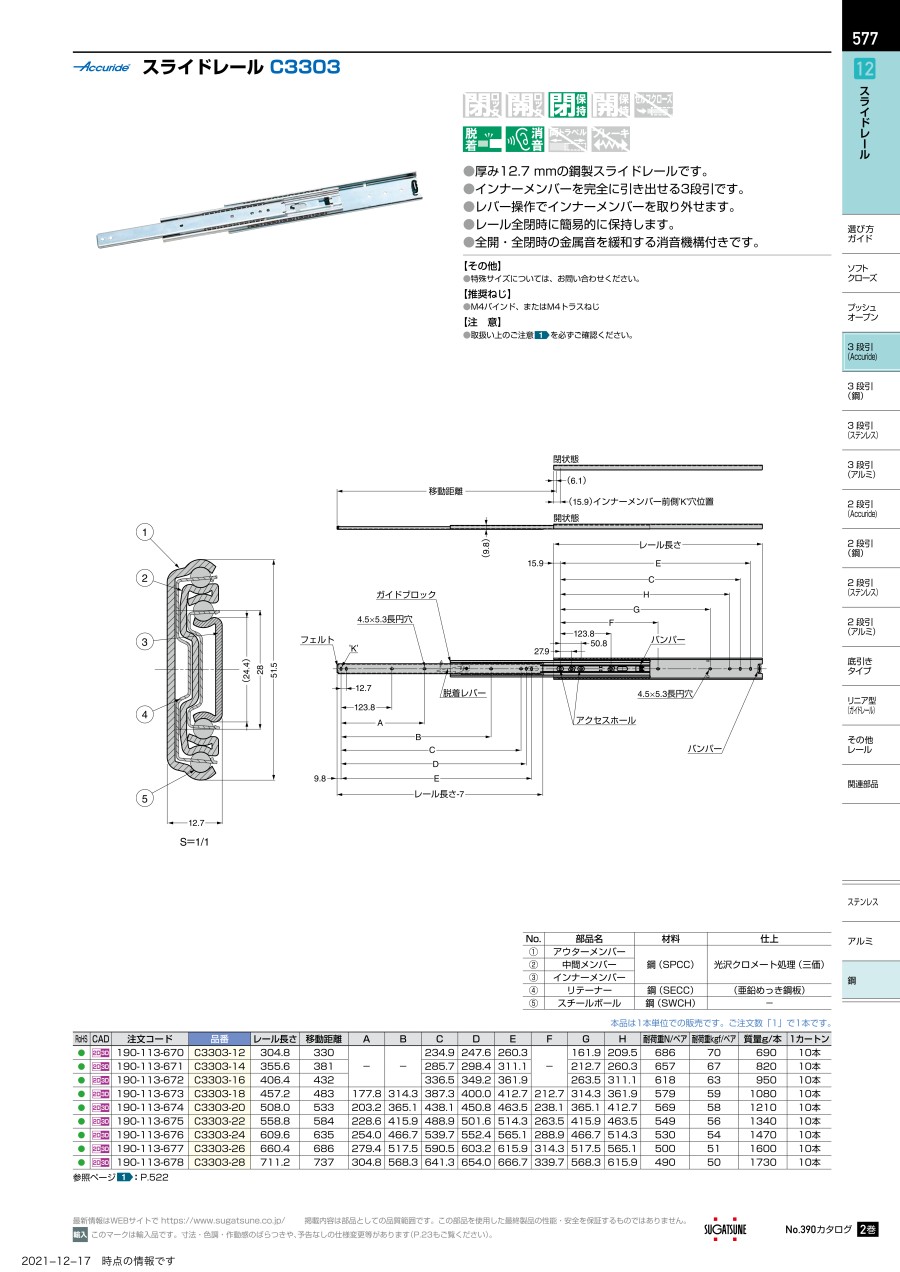

スライドレール C3303の寸法例
（単位：mm）
スライドレール C3303 寸法図
| 型番 | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| （1） | アウターレール | 鋼 | 光沢クロメート処理（三価） |
| （2） | 中間レール | 鋼 | 光沢クロメート処理（三価） |
| （3） | インナーレール | 鋼 | 光沢クロメート処理（三価） |
| （4） | リテーナー | 鋼 | （亜鉛めっき鋼板） |
| （5） | スチールボール | 鋼 | - |
（単位：mm）
| 品番 | レール長さ | 移動距離 | A | B | C | D | E | F | G | H | 耐荷重N/ペア | 耐荷重kgf/ペア | 質量 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C3303-12 | 304.8 | 330 | - | - | 234.9 | 247.6 | 260.3 | - | 161.9 | 209.5 | 686N/ペア | 70kgf/ペア | 1.38kg/ペア |
| C3303-14 | 355.6 | 381 | - | - | 285.7 | 298.4 | 311.1 | - | 212.7 | 260.3 | 657N/ペア | 67kgf/ペア | 1.64kg/ペア |
| C3303-16 | 406.4 | 432 | - | - | 336.5 | 349.2 | 361.9 | - | 263.5 | 311.1 | 618N/ペア | 63kgf/ペア | 1.90kg/ペア |
| C3303-18 | 457.2 | 483 | 177.8 | 314.3 | 387.3 | 400.0 | 412.7 | 212.7 | 314.3 | 361.9 | 579N/ペア | 59kgf/ペア | 2.16kg/ペア |
| C3303-20 | 508.0 | 533 | 203.2 | 365.1 | 438.1 | 450.8 | 463.5 | 238.1 | 365.1 | 412.7 | 569N/ペア | 58kgf/ペア | 2.42kg/ペア |
| C3303-22 | 558.8 | 584 | 228.6 | 415.9 | 488.9 | 501.6 | 514.3 | 263.5 | 415.9 | 463.5 | 549N/ペア | 56kgf/ペア | 2.68kg/ペア |
| C3303-24 | 609.6 | 635 | 254.0 | 466.7 | 539.7 | 552.4 | 565.1 | 288.9 | 466.7 | 514.3 | 530N/ペア | 54kgf/ペア | 2.94kg/ペア |
| C3303-26 | 660.4 | 686 | 279.4 | 517.5 | 590.5 | 603.2 | 615.9 | 314.3 | 517.5 | 565.1 | 500N/ペア | 51kgf/ペア | 3.20kg/ペア |
| C3303-28 | 711.2 | 737 | 304.8 | 568.3 | 641.3 | 654.0 | 666.7 | 339.7 | 568.3 | 615.9 | 490N/ペア | 50kgf/ペア | 3.46kg/ペア |
注意・禁止事項
- ※ インナーレールとアウターレールの組み合わせを変えないでください。
- ※ 上表の耐荷重は、引き出し側レールを伸ばした時のレール中央部での静止荷重です。
この商品の推奨ねじ
- M4バインド、またはM4トラスねじ
詳細情報
基本情報
インナーメンバーを完全に引き出せる3段引のスライドレールです。
【特長】
・レバー操作でインナーメンバーを取り外せます。
・レールを全閉にした時、閉じた状態を保持する簡易的なキャッチ機能付きです。
・全開時、全閉時の金属音を緩和する消音機構付です。
・レール全閉時に、その状態を簡易的に保持します。
【用途】
・引き出しやユニットの移動に最適。
