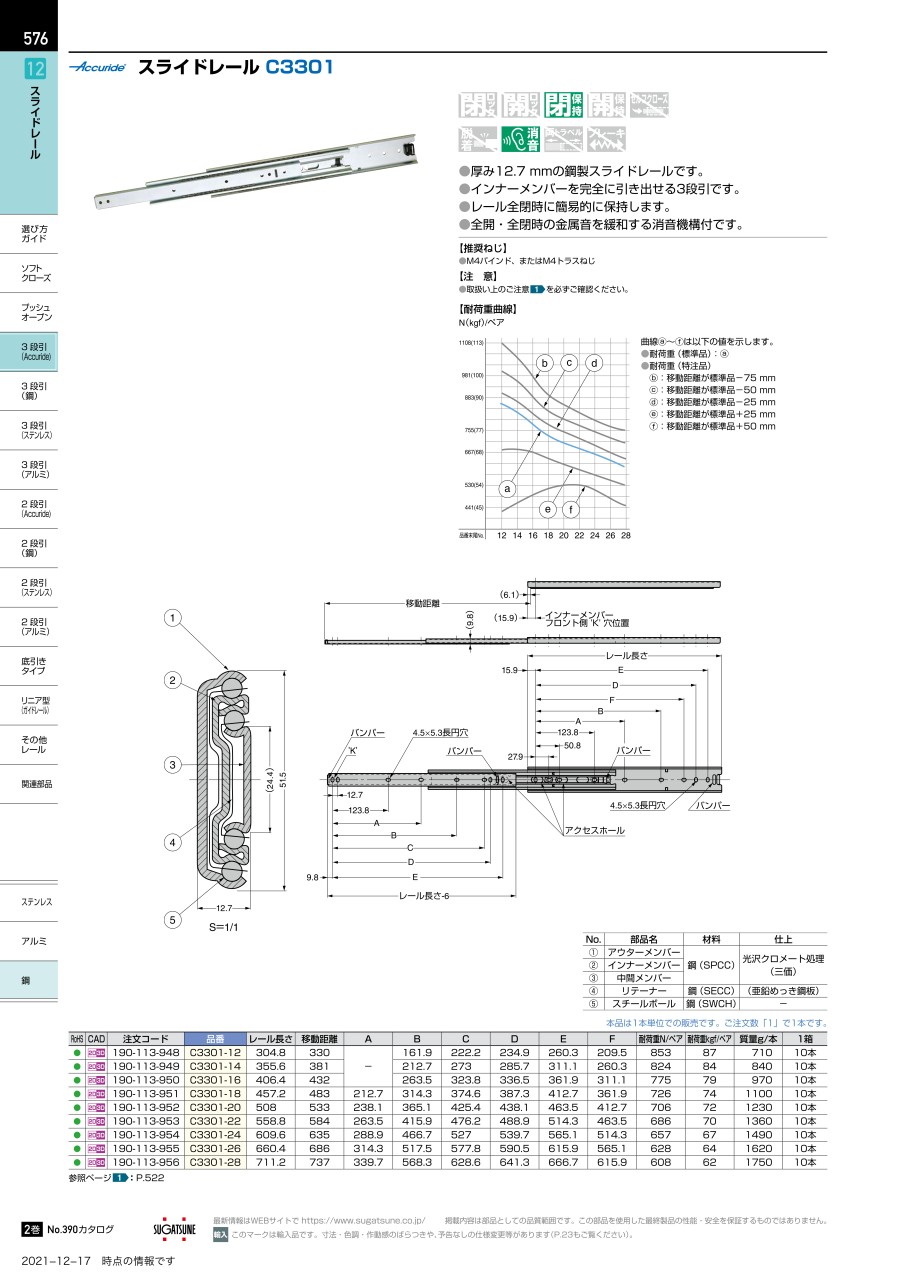

Accuride スライドレール C3301

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定:候補が9型番あります。
数量:

商品情報

製品仕様

Accuride スライドレール C3301:関連画像

寸法図(左レール)

Accuride スライドレール C3301:関連画像

寸法図(左レール)

Accuride スライドレール C3301:関連画像

耐荷重曲線

No. 部品名 材料 仕上
(1) アウターメンバー 鋼(SPCC) 光沢クロメート処理
(三価)
(2) インナーメンバー
(3) 中間メンバー
(4) リテーナー 鋼(SECC) (亜鉛めっき鋼板)
(5) スチールボール 鋼(SWCH)
品番 レール長さ 移動距離 A B C D E F 酎荷重N/ベア 耐商重kgf/ペア 質量kg/本
C3301-12 304.8 330 161.9 222.2 234.9 260.3 209.5 853 87 0.71
C3301-14 355.6 381 212.7 273 285.7 311.1 260.3 824 84 0.84
C3301-16 406.4 432 263.5 323.8 336.5 361.9 311.1 775 79 0.97
C3301-18 457.2 483 212.7 314.3 374.6 387.3 412.7 361.9 726 74 1.10
C3301-20 508 533 238.1 365.1 425.4 438.1 463.5 412.7 706 72 1.23
C3301-22 558.8 584 263.5 415.9 476.2 488.9 514.3 463.5 686 70 1.36
C3301-24 609.6 635 288.9 466.7 527 539.7 565.1 514.3 657 67 1.49
C3301-26 660.4 686 314.3 517.5 577.8 590.5 615.9 565.1 628 64 1.62
C3301-28 711.2 737 339.7 568.3 628.6 641.3 666.7 615.9 608 62 1.75

型番リスト

表示件数

ストローク(範囲)

(mm)

レール長さ(範囲)

(mm)

定格荷重[2本使用時](範囲)

(N)

ストローク

(mm)

レール長さ

(mm)

定格荷重(2本使用時)

(N)

RoHS?最小発注数量
151~350
151~350
801~1,000
330
305
853
10
1個
351~550
351~550
801~1,000
381
356
824
10
1個
351~550
351~550
601~800
432
406
775
10
1個
351~550
351~550
601~800
483
457
726
10
1個
351~550
351~550
601~800
533
508
706
10
1個
551~750
551~750
601~800
584
559
686
10
1個
551~750
551~750
601~800
635
610
657
10
1個
551~750
551~750
601~800
686
660
628
10
1個
551~750
551~750
601~800
737
711
608
10
1個
通常単価(税別) (税込単価)
通常出荷日
4,201
( 4,621 )
4日目
4,286
( 4,715 )
4日目
4,398
( 4,838 )
4日目
4,997
( 5,497 )
在庫品1日目当日出荷可能
4,835
( 5,319 )
4日目
5,183
( 5,701 )
4日目
5,422
( 5,964 )
4日目
5,619
( 6,181 )
4日目
5,712
( 6,283 )
4日目

詳細情報

基本情報

インナーメンバーを完全に引き出せる3段引のスライドレールです。
【特長】
・レール全閉時に、その状態を簡易的に保持します。
・全開時、全閉時の金属音を緩和する消音機構付です。
【用途】
・プリンター、コピーマシンなどOA機器、コンピュータ周辺機器、計測器、精密機器などに使用。

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

商品担当おすすめ

  • オールステンレス鋼製スライドレール 重量用 ESR5 画像

    スガツネ工業

    オールステンレス鋼製スライドレール 重量用 ESR5

    引き出しやユニットの移動に最適で、3/4スライドの2段引重量用スライドレール。オールステンレス鋼製で耐食性に優れている。

  • スライドレール CBL-RA7R 超重量用 画像

    スガツネ工業

    スライドレール CBL-RA7R 超重量用

    3段引の重量用スライドレールで、インナーメンバーを完全に引き出せる。全開時にレールを固定できる開時ロック機構、全閉時にレールを固定できる閉時ロック機構付きも用意可能。なお、レールの脱着は不可。

  • スライドレール 8908 重量用 ロックイン・ロックアウト機構付 画像

    スガツネ工業

    スライドレール 8908 重量用 ロックイン・ロックアウト機構付

    インナーレールを完全に引き出せる3段引きのスライドレールで、レール全閉時と全開時にロック(ロックイン・ロックアウト機構)。ロックの解除は、開時はレバーを引き、閉時はレバーを押すだけのワンアクション。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

Accuride スライドレール C3301のレビュー
この商品のレビューはありません

よくあるご質問(FAQ)

Q荷重はどのくらいですか?
A
2本ペアで使用する場合の荷重をカタログに記載しています。必ず左右均等になるように使用してください。
