スガツネ工業

スライドレール C3275

Name: スライドレール C3275
Brand: スガツネ工業
SKU: 221000123843
Rating: 5 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 2,297円～2,797円

税込単価: 2,527円～3,077円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

Accuride スライドレール C2431S 静音仕様

通常価格(税別)： 1,897円 (税込価格：2,087円)

通常出荷日：4 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

Accuride スライドレール C3273

通常価格(税別)： 2,097円 (税込価格：2,307円)

通常出荷日：在庫品1日目

インナーメンバーを完全に引き出せる3段引のスライドレールです。【特長】・レール...

詳細情報を確認する

用途
直線引き出し用
スライド方式
3段引
レール材質
鋼
定格荷重［2本使用時］（範囲） (N)
201～400
高さ (mm)
12.7
幅 (mm)
37.4
レール表面処理
光沢クロメート処理

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が7型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

スライドレール C3275の仕様

スライドレール C3275 イメージ

スライドレール C3275の寸法例

（単位：mm）

スライドレール C3275 寸法図1

スライドレール C3275 寸法図2

型番	部品名	材料	仕上
（1）	アウターレール	鋼	光沢クロメート処理（三価）
（2）	中間レール	鋼	光沢クロメート処理（三価）
（3）	インナーレール	鋼	光沢クロメート処理（三価）
（4）	リテーナー	鋼	（亜鉛めっき鋼板）
（5）	リテーナー	ポリプロピレン（PP）	-
（6）	スチールボール	鋼	-

（単位：mm）

品番	レール長さ	移動距離	A	B	C	D	E	F	G	H	I	耐荷重N/ペア	耐荷重kgf/ペア	質量
C3275-25	250	250	70	-	-	192.5	244.5	-	-	195	210	255N/ペア	26kgf/ペア	0.70kg/ペア
C3275-30	300	302	70	120	-	242.5	294.5	-	-	245	260	245N/ペア	25kgf/ペア	0.84kg/ペア
C3275-35	350	355	100	150	-	292.5	344.5	-	210	295	310	275N/ペア	28kgf/ペア	0.98kg/ペア
C3275-40	400	405	100	150	300	342.5	394.5	-	260	345	360	284N/ペア	29kgf/ペア	1.12kg/ペア
C3275-45	450	455	100	190	337	392.5	444.5	260	310	395	410	275N/ペア	28kgf/ペア	1.26kg/ペア
C3275-50	500	505	100	190	337	442.5	494.5	310	360	445	460	255N/ペア	26kgf/ペア	1.40kg/ペア
C3275-55	550	555	100	225	389.5	492.5	544.5	360	410	495	510	235N/ペア	24kgf/ペア	1.54kg/ペア

注意・禁止事項

※ インナーレールとアウターレールの組み合わせを変えないでください。
※ 上表の耐荷重は、引き出し側のレールを伸ばした時のレールの中央部での静止荷重です。

この商品の推奨ねじ

M4バインド、またはM4トラスねじ

型番リスト

表示件数

型番

ストローク（範囲）

(mm)

レール長さ（範囲）

(mm)

ストローク

(mm)

レール長さ

(mm)

定格荷重(2本使用時)

(N)

RoHS?

最小発注数量

151～350	151～350	250	250	255	10	1個
151～350	151～350	302	300	245	10	1個
351～550	151～350	355	350	275	10	1個
351～550	351～550	405	400	284	10	1個
351～550	351～550	455	450	275	10	1個
351～550	351～550	505	500	255	10	1個
551～750	351～550	555	550	235	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,418円 ( 2,660円 )	在庫品1日目当日出荷可能
2,297円 ( 2,527円 )	在庫品1日目当日出荷可能
2,397円 ( 2,637円 )	4日目
2,497円 ( 2,747円 )	在庫品1日目当日出荷可能
2,303円 ( 2,533円 )	4日目
2,697円 ( 2,967円 )	4日目
2,797円 ( 3,077円 )	4日目

詳細情報

基本情報

基本情報

インナーメンバーを完全に引き出せる3段引のスライドレールです。
【特長】
・レールを全開にすると、全開状態で固定されます。
・レバー操作で解除でき、同じレバーでレールを取り外せます。
・脱着可能です。
・中間メンバーとインナーメンバーが順序よく開閉するシーケンシャル機構付です。
【用途】
・家具金物の分野では、オフィスにおけるキャビネットやデスク、病院や学校などの各種設備、さらに家庭ではシステムキッチンや収納家具など。
・産業機器関連の分野でも、IT・エレクトロニクス関連業界を中心とした各種精密機械や自動車関連、医療関連など、さまざまな場所で使用可能。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

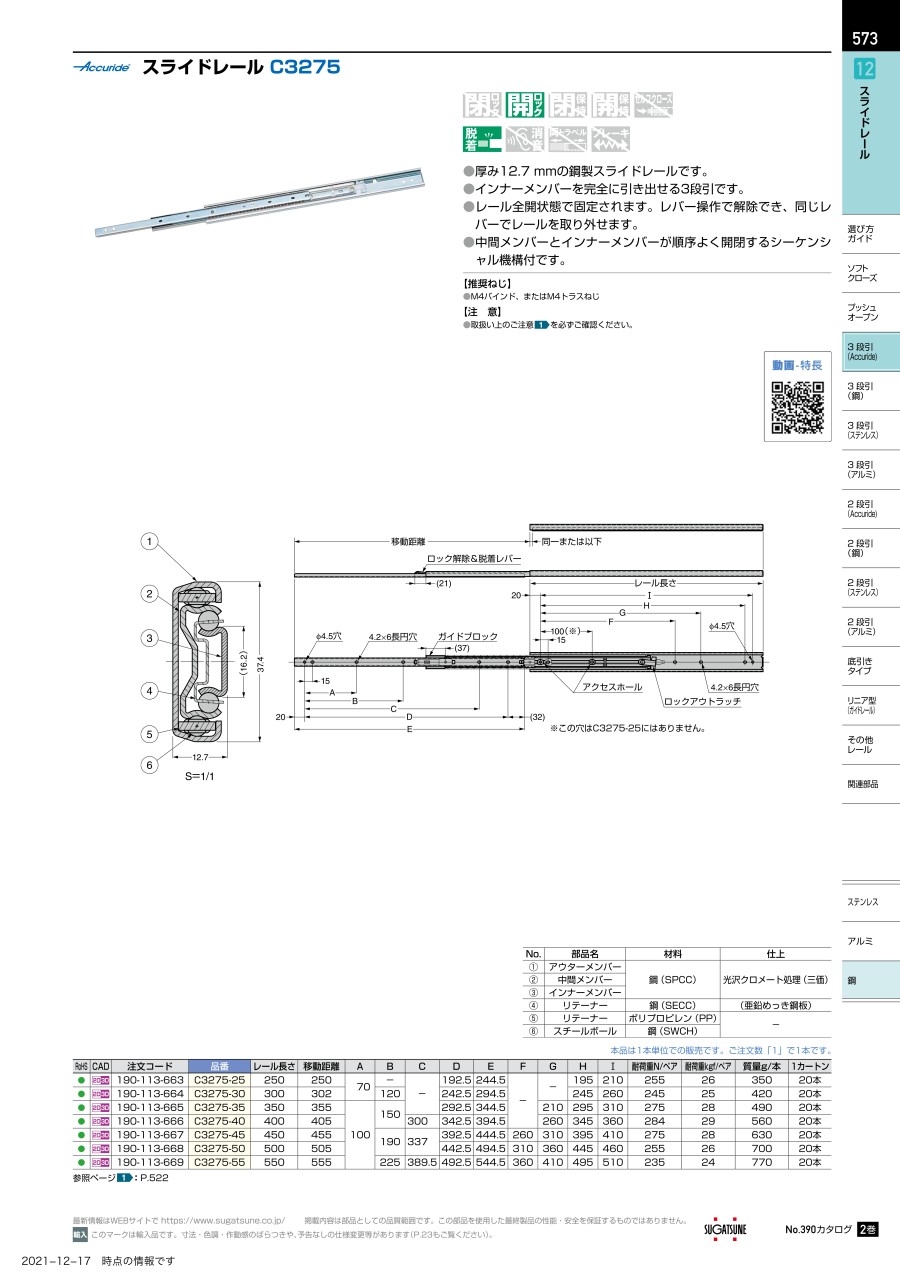

カタログ (見開き版)

商品担当おすすめ

スガツネ工業
スライドレール 3506G
引き出しやユニットの移動に最適なスライドレールです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
