未確定：候補が9型番あります。
スライドレール C305
- 通常単価(税別)
- 6,375円～9,343円
- 税込単価
- 7,013円～10,277円
通常出荷日：在庫品1日目～4日目一部当日出荷可能
インナーメンバーを完全に引き出せる3段引のスライドレールです。【特長】・レールを全開にすると、全開状態...
詳細を確認
未確定：候補が9型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

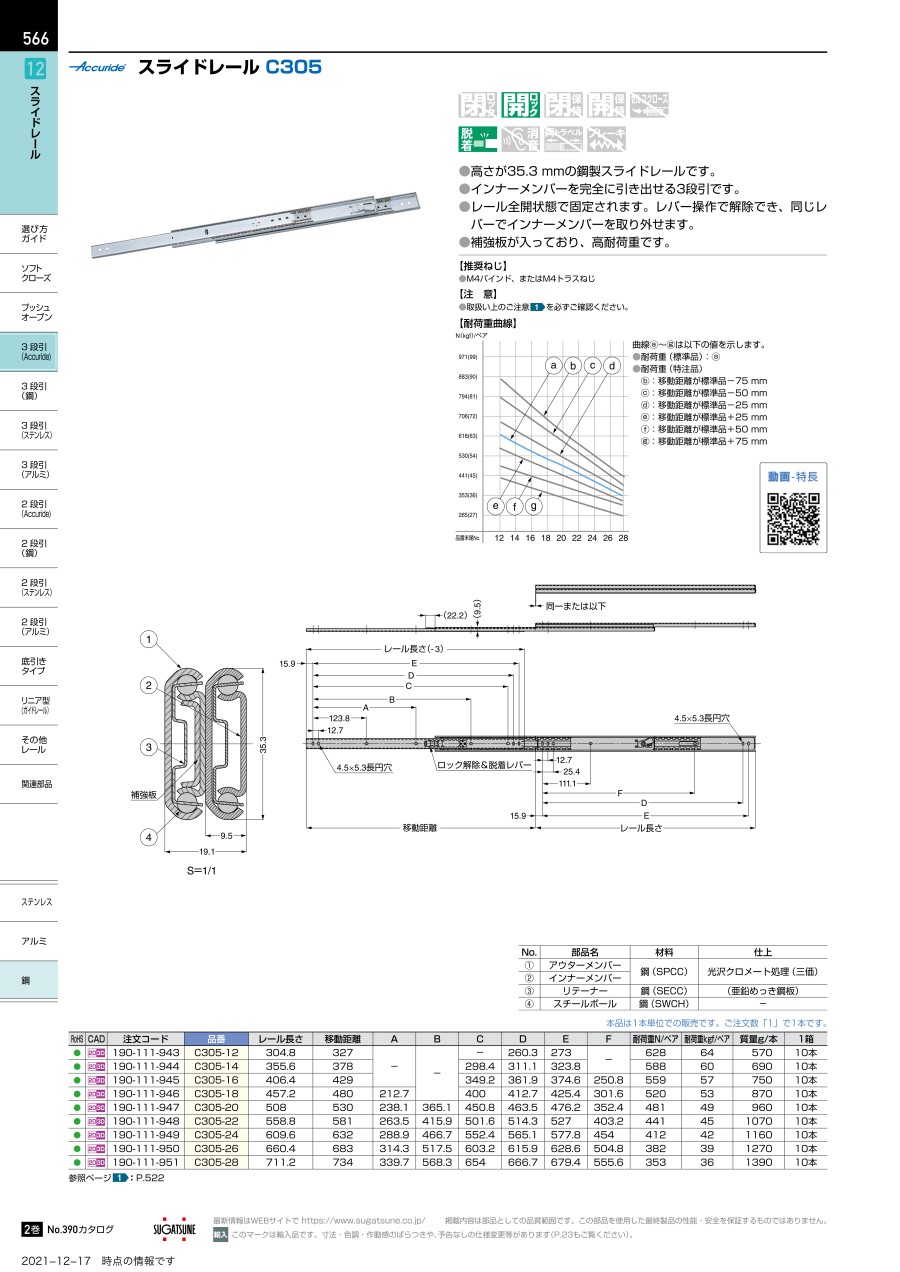

スライドレール C305の仕様
スライドレール C305 イメージ
スライドレール C305の寸法例
（単位：mm）
スライドレール C305 寸法図1
スライドレール C305 寸法図2
| 型番 | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| （1） | アウターレール | 鋼 | 光沢クロメート処理（三価） |
| （2） | インナーレール | 鋼 | 光沢クロメート処理（三価） |
| （3） | リテーナー | 鋼 | （亜鉛めっき鋼板） |
| （4） | スチールボール | 鋼 | - |
（単位：mm）
| 品番 | レール長さ | 移動距離 | A | B | C | D | E | F | 耐荷重N/ペア | 耐荷重kgf/ペア | 質量 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| C305-12 | 304.8 | 327 | - | - | - | 260.3 | 273 | - | 628N/ペア | 64kgf/ペア | 1.14kg/ペア |
| C305-14 | 355.6 | 378 | - | - | 298.4 | 311.1 | 323.8 | - | 588N/ペア | 60kgf/ペア | 1.37kg/ペア |
| C305-16 | 406.4 | 429 | - | - | 349.2 | 361.9 | 374.6 | 250.8 | 559N/ペア | 57kgf/ペア | 1.5kg/ペア |
| C305-18 | 457.2 | 480 | 212.7 | - | 400 | 412.7 | 425.4 | 301.6 | 520N/ペア | 53kgf/ペア | 1.73kg/ペア |
| C305-20 | 508 | 530 | 238.1 | 365.1 | 450.8 | 463.5 | 476.2 | 352.4 | 481N/ペア | 49kgf/ペア | 1.91kg/ペア |
| C305-22 | 558.8 | 581 | 263.5 | 415.9 | 501.6 | 514.3 | 527 | 403.2 | 441N/ペア | 45kgf/ペア | 2.13kg/ペア |
| C305-24 | 609.6 | 632 | 288.9 | 466.7 | 552.4 | 565.1 | 577.8 | 454 | 412N/ペア | 42kgf/ペア | 2.32kg/ペア |
| C305-26 | 660.4 | 683 | 314.3 | 517.5 | 603.2 | 615.9 | 628.6 | 504.8 | 382N/ペア | 39kgf/ペア | 2.54kg/ペア |
| C305-28 | 711.2 | 734 | 339.7 | 568.3 | 654 | 666.7 | 679.4 | 555.6 | 353N/ペア | 36kgf/ペア | 2.77kg/ペア |
注意・禁止事項
- ※ 上記表の耐荷重は、引き出し側レールを伸ばした時のレール中央部での静止荷重です。
この商品の推奨ねじ
- M4バインド、またはM4トラスねじ
詳細情報
基本情報
インナーメンバーを完全に引き出せる3段引のスライドレールです。
【特長】
・レールを全開にすると、全開状態で固定されます。
・レバー操作で解除でき、同じレバーでインナーメンバーを取り外せます。
【用途】
・引き出しやユニットの移動に最適。
