スライドレール C2723
- 通常単価(税別)
- 1,797円～2,497円
- 税込単価
- 1,977円～2,747円
3/4スライドの2段引スライドレールです。【特長】・レール全開時にその状態で固...
詳細情報を確認する商品情報
スライドレール C2723の仕様
スライドレール C2723 イメージ
スライドレール C2723の寸法例
（単位：mm）
スライドレール C2723 寸法図
| 型番 | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| （1） | アウターレール | 鋼 | 光沢クロメート処理（三価） |
| （2） | インナーレール | 鋼 | 光沢クロメート処理（三価） |
| （3） | リテーナー | 鋼 | （亜鉛めっき鋼板） |
| （4） | スチールボール | 鋼 | - |
（単位：mm）
| 品番 | レール長さ | 移動距離 | A | B | C | D | E | F | 耐荷重N/ペア | 耐荷重kgf/ペア | 質量 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| C2723-30 | 300 | 221 | 150 | - | - | - | 230 | 245 | 176N/ペア | 17.9kgf/ペア | 0.46kg/ペア |
| C2723-35 | 350 | 259 | 190 | - | - | 310 | 280 | 295 | 196N/ペア | 20kgf/ペア | 0.55kg/ペア |
| C2723-40 | 400 | 296 | 225 | - | 345 | 360 | 330 | 345 | 216N/ペア | 22kgf/ペア | 0.63kg/ペア |
| C2723-45 | 450 | 333 | 225 | - | 395 | 410 | 380 | 395 | 206N/ペア | 21kgf/ペア | 0.71kg/ペア |
| C2723-50 | 500 | 371 | 225 | - | 445 | 460 | 430 | 445 | 176N/ペア | 17.9kgf/ペア | 0.79kg/ペア |
| C2723-55 | 550 | 408 | 225 | 337 | 495 | 510 | 480 | 495 | 157N/ペア | 16kgf/ペア | 0.87kg/ペア |
注意・禁止事項
- ※ インナーレール、アウターレールの組み合わせを変えないでください。
- ※ 上表の耐荷重は、引き出し側レールを伸ばした時のレール中央部での静止荷重です。
この商品の推奨ねじ
- M4バインド、M3バインド、M3トラスねじのいずれかをご使用ください。
詳細情報
基本情報
3/4スライドの2段引スライドレールです。
【特長】
・レール全開時にその状態で固定します。
・レバー操作で解除します。
・レバー操作でインナーメンバーを取り外せます。
【用途】
・家具金物の分野では、オフィスにおけるキャビネットやデスク、病院や学校などの各種設備、さらに家庭ではシステムキッチンや収納家具などに適用。
・産業機器関連の分野でも、IT・エレクトロニクス関連業界を中心とした各種精密機械や自動車関連、医療関連など、さまざまな場所で使用可能。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

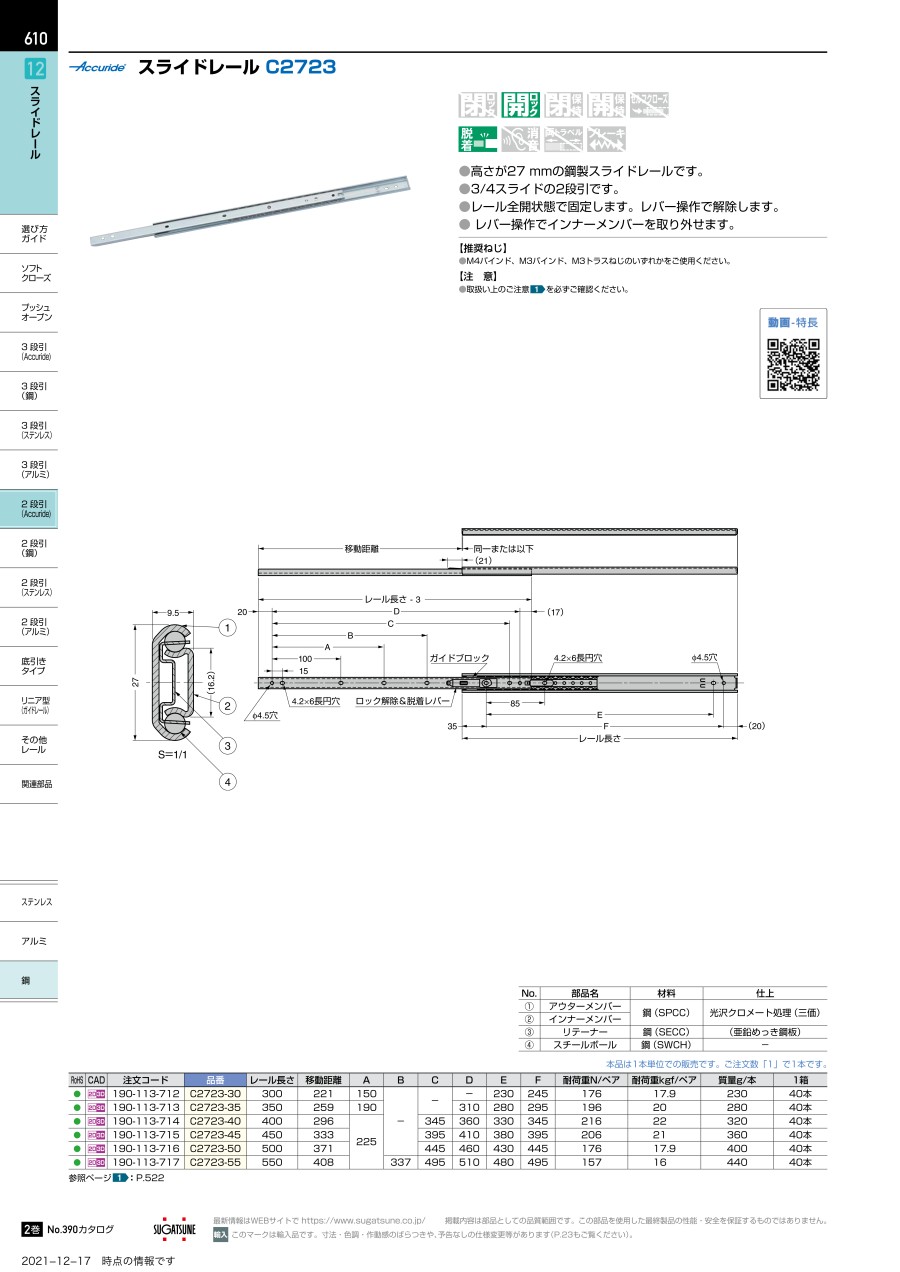

カタログ
