スライドレール C2002【2個入り】
- 通常単価(税別)
- 4,245円～7,697円
- 税込単価
- 4,670円～8,467円
3/4スライドの2段引、両トラベルのスライドレールです。【特長】・インナーレールが前後に3/4スライド...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
スライドレール C2002の仕様
スライドレール C2002 イメージ
スライドレール C2002の寸法例
（単位：mm）
スライドレール C2002 寸法図1
スライドレール C2002 寸法図2
| 型番 | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| （1） | アウターレール | 鋼 | 光沢クロメート処理（三価） |
| （2） | インナーレール | 鋼 | 光沢クロメート処理（三価） |
| （3） | リテーナー | 鋼 | （亜鉛めっき鋼板） |
| （4） | スチールボール | 鋼 | - |
（単位：mm）
| 品番 | レール長さ | 前側移動距離 | 後側移動距離 | A | B | C | D | E | 耐荷重N/ペア | 耐荷重kgf/ペア | 質量 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| C2002-12 | 304.8 | 224 | 224 | 153.2 | - | 149.2 | 260.3 | 273 | 431N/ペア | 44kgf/ペア | 0.68kg/ペア |
| C2002-14 | 355.6 | 275 | 275 | 204 | - | 200 | 311.1 | 323.8 | 402N/ペア | 41kgf/ペア | 0.77kg/ペア |
| C2002-16 | 406.4 | 300 | 300 | 254.8 | - | 250.8 | 361.9 | 374.6 | 373N/ペア | 38kgf/ペア | 0.86kg/ペア |
| C2002-18 | 457.2 | 325 | 325 | 305.6 | 212.7 | 301.6 | 412.7 | 425.4 | 353N/ペア | 36kgf/ペア | 0.95kg/ペア |
| C2002-20 | 508 | 376 | 376 | 356.4 | 238.1 | 352.4 | 463.5 | 476.2 | 324N/ペア | 33kgf/ペア | 1.04kg/ペア |
| C2002-22 | 558.8 | 402 | 402 | 407.2 | 263.5 | 403.2 | 514.3 | 527 | 294N/ペア | 30kgf/ペア | 1.18kg/ペア |
| C2002-24 | 609.6 | 427 | 427 | 458 | 288.9 | 454 | 565.1 | 577.8 | 265N/ペア | 27kgf/ペア | 1.23kg/ペア |
| C2002-26 | 660.4 | 478 | 478 | 508.8 | 314.3 | 504.8 | 615.9 | 628.6 | 235N/ペア | 24kgf/ペア | 1.36kg/ペア |
| C2002-28 | 711.2 | 503 | 503 | 559.6 | 339.7 | 555.6 | 666.7 | 679.4 | 216N/ペア | 22kgf/ペア | 1.45kg/ペア |
注意・禁止事項
- ※ レールは左右勝手違いがあります。
- ※ インナーレールとアウターレールの組み合わせを変えないでください。
- ※ 上表の耐荷重は、引き出し側レールを伸ばした時のレール中央部での静止荷重です。
この商品の推奨ねじ
- M4バインド、またはM4トラスねじ
詳細情報
基本情報
3/4スライドの2段引、両トラベルのスライドレールです。
【特長】
・インナーレールが前後に3/4スライドする両方向スライドレールです。
・レールは前後があり、前側には抜けません。
・後側は摩擦抵抗によりブレーキがかかり止まります。
・強く引くとインナーメンバーを取り外せます。
・インナーメンバーに切り起しがあり、引き出しの裏側に直接ねじ止めできます。
【用途】
・システムキッチンの両面ハッチなどに適している。
・引き出しやユニットの移動に適用。

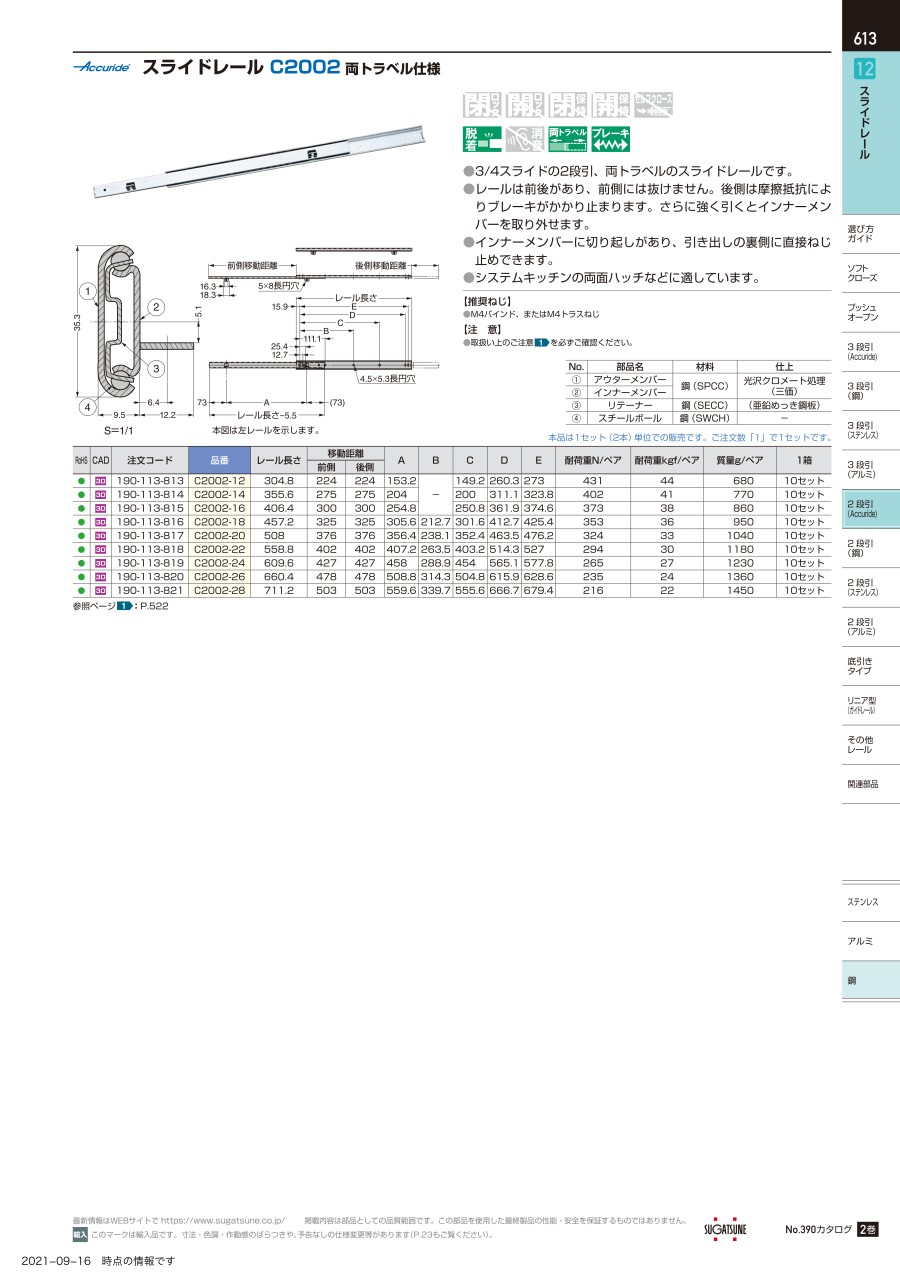

カタログ
