オールステンレス鋼製スライドレール ESR2031
- 通常単価(税別)
- 4,429円～4,586円
- 税込単価
- 4,872円～5,045円
オールステンレス鋼製で耐食性に優れる3段引のスライドレール。【特長】・インナー...
詳細情報を確認する- 用途
- 直線引き出し用
- スライド方式
- 3段引
- レール材質
- ステンレス(SUS304)
- 定格荷重［2本使用時］（範囲） (N)
- ～200
- 高さ (mm)
- 16
- 幅 (mm)
- 20
- レール表面処理
- 素地
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が2型番あります。
商品情報
オールステンレス鋼製スライドレール ESR2031の仕様
オールステンレス鋼製スライドレール ESR2031 イメージ

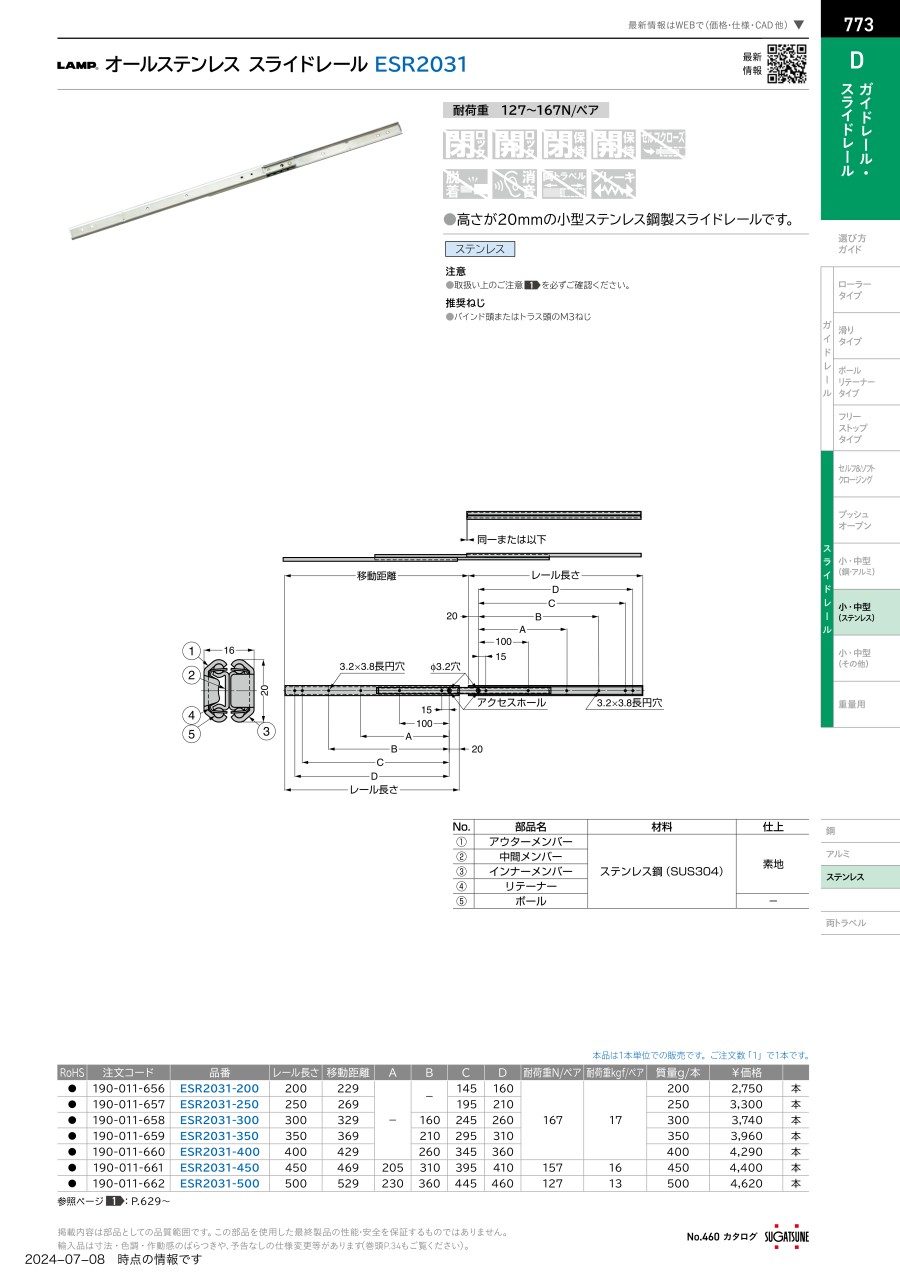

オールステンレス鋼製スライドレール ESR2031の寸法例
（単位：mm）
オールステンレス鋼製スライドレール ESR2031の寸法図1
オールステンレス鋼製スライドレール ESR2031の寸法図2
| 型番 | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| （1） | アウターレール | ステンレス鋼（SUS304） | 素地 |
| （2） | 中間レール | ステンレス鋼（SUS304） | 素地 |
| （3） | インナーレール | ステンレス鋼（SUS304） | 素地 |
| （4） | リテーナー | ステンレス鋼（SUS304） | 素地 |
| （5） | ボール | ステンレス鋼（SUS304） | － |
（単位：mm）
| 品番 | レール長さ | 移動距離 | A | B | C | D | 耐荷重N/ペア | 耐荷重kgf/ペア | 質量 |
|---|---|---|---|---|---|---|---|---|---|
| ESR2031-200 | 200 | 229 | - | - | 145 | 160 | 167N/ペア | 17kgf/ペア | 0.4kg/ペア |
| ESR2031-250 | 250 | 269 | - | - | 195 | 210 | 167N/ペア | 17kgf/ペア | 0.5kg/ペア |
| ESR2031-300 | 300 | 329 | - | 160 | 245 | 260 | 167N/ペア | 17kgf/ペア | 0.6kg/ペア |
| ESR2031-350 | 350 | 369 | - | 210 | 295 | 310 | 167N/ペア | 17kgf/ペア | 0.7kg/ペア |
| ESR2031-400 | 400 | 429 | - | 260 | 345 | 360 | 167N/ペア | 17kgf/ペア | 0.8kg/ペア |
| ESR2031-450 | 450 | 469 | 205 | 310 | 395 | 410 | 157N/ペア | 16kgf/ペア | 0.9kg/ペア |
| ESR2031-500 | 500 | 529 | 230 | 360 | 445 | 460 | 127N/ペア | 13kgf/ペア | 1kg/ペア |
注意・禁止事項
- ※ 上表の耐荷重は、すべての取り付け穴をねじ止めし、引き出し側レールを伸ばした時のレール中央部での静止荷重です。
この商品の推奨ねじ
- バインド頭またはトラス頭のM3ねじ
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,429円 ( 4,872円 ) | 在庫品1日目当日出荷可能 |
4,586円 ( 5,045円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
オールステンレス鋼製で耐食性に優れる3段引のスライドレール。
【特長】
・インナーメンバーを完全に引き出せる3段引のスライドレールです
・オールステンレス鋼製
・優れた耐食性
【用途】
・引き出しやユニットの移動に最適
