LAMP アルミ合金製ミニスライドレール AR3-16
- 通常単価(税別)
- 1,197円～1,703円
- 税込単価
- 1,317円～1,873円
通常出荷日：在庫品1日目～4日目一部当日出荷可能
アルミ合金製のミニスライドレールです。【特長】・インナーメンバーを完全に引き出せる3段引のスライドレー...
詳細を確認- メーカー在庫なくなり次第、鋼製スチールボール材料がSWCH からSUJ2に切り替わります。
- メーカー在庫なくなり次第、リテーナーストッパーの加工を追加した物に切り替わります。
- AR3-16-150のみ、メーカー在庫なくなり次第、リテーナーアクセスホールの数が 2ヶ所から1ヶ所に切り替わります。
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
アルミ合金製 ミニスライドレール
商品外観
寸法図
| NO. | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| ① | アウターメンバー | アルミニウム合金 | シルバーアルマイト処理 |
| ② | イソナーメンバー | ||
| ③ | リテーナー | 鋼(SECC) | (亜鉛めつき鋼板) |
| ④ | スチールボール | 鋼(SWCH) | ー |
| 品番 | レール長さ | 移動距離 | A | B | 耐荷重N/ペア | 耐荷重kgf/ペア | 質量g/本 |
|---|---|---|---|---|---|---|---|
| AR3-16-80 | 80 | 77 | ー | 56 | 20 | 2 | 31.44 |
| AR3-16-100 | 100 | 117 | 38 | 76 | 29 | 3 | 35.6 |
| AR3-16-150 | 150 | 151 | 63 | 126 | 29 | 4 | 54.3 |
注意・禁止事項
- 各レール、リテーナーの抜け止めに強い衝撃を与えないよう、別途ストッパーを設けてください。
- M2.5低頭ねじ推奨です。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,197円 ( 1,317円 ) | 在庫品1日目当日出荷可能 |
1,297円 ( 1,427円 ) | 在庫品1日目当日出荷可能 |
1,703円 ( 1,873円 ) | 4日目 |
詳細情報
基本情報
アルミ合金製のミニスライドレールです。
【特長】
・インナーメンバーを完全に引き出せる3段引のスライドレールです。
・高さ寸法が16mmと小さく、さまざまな場所に使用できます。
・アウターメンバーとインナーメンバーがアルミニウム合金の押出し材のため、軽量です。
・がたつきが少なく、スムーズにスライドします。
【用途】
・小型なので省スペース化に最適。
ご注意
- メーカー在庫なくなり次第、鋼製スチールボール材料がSWCH からSUJ2に切り替わります。
- メーカー在庫なくなり次第、リテーナーストッパーの加工を追加した物に切り替わります。
- AR3-16-150のみ、メーカー在庫なくなり次第、リテーナーアクセスホールの数が 2ヶ所から1ヶ所に切り替わります。

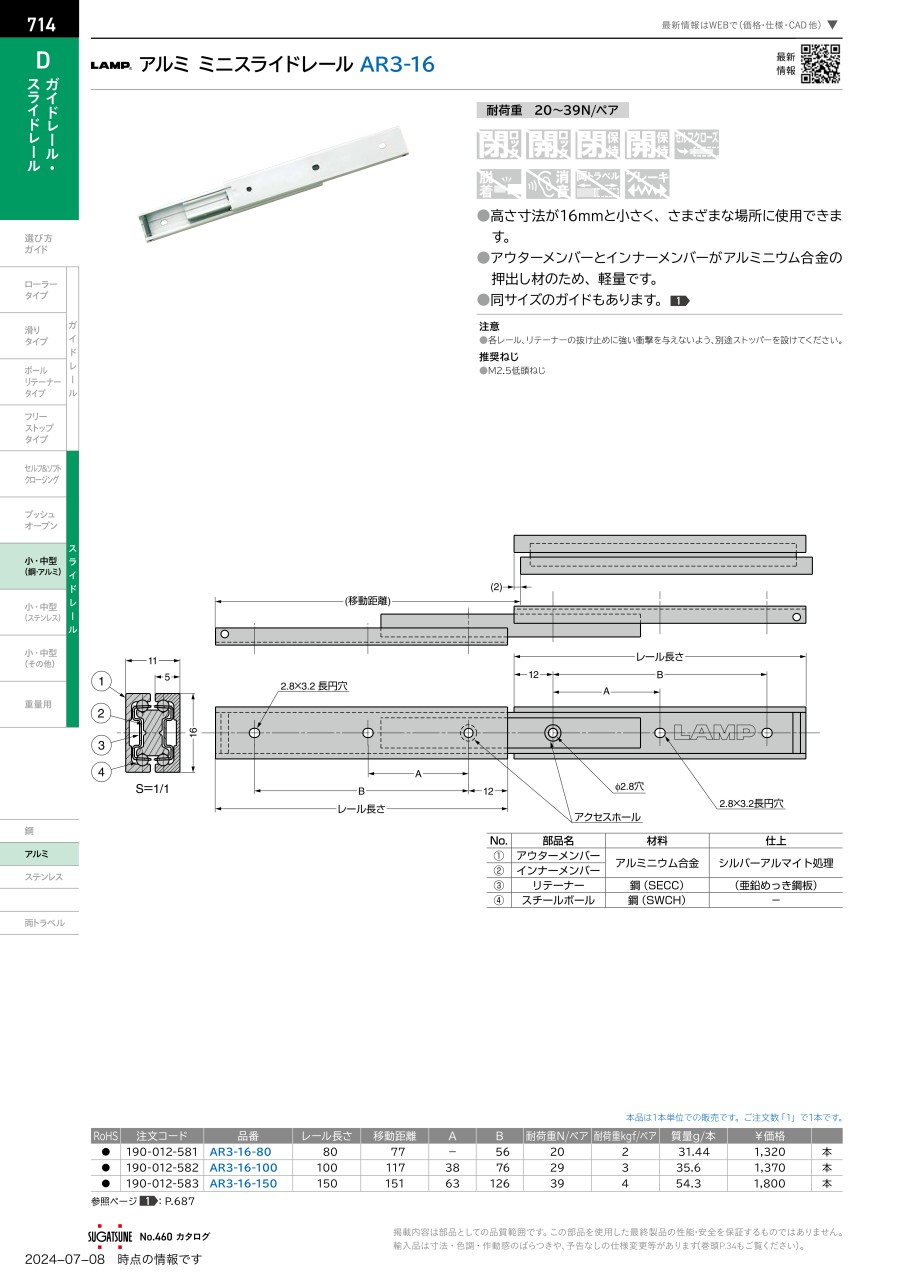

カタログ
LAMP アルミ合金製ミニスライドレール AR3-16のレビュー
カバーに上下の動きをつけるため
5
5.02020/06/24
スライドさせて開閉させたい動きの部分に取り付けますが、
重宝しています。
0人が参考にしています。
