アルミ合金製 スライドレール 軽量用 AR2
- 通常単価(税別)
- 3,997円
- 税込単価
- 4,397円
アルミ合金製で小型・軽量な2段引スライドレール。【特長】・3/4スライドの2段...
詳細情報を確認する
－閉じる
AR2-500の仕様・寸法情報
用途
直線引き出し用
スライド方式
2段引
レール材質
[アルミニウム] アルミ合金
ストローク（範囲）(mm)
151～350
レール長さ（範囲）(mm)
351～550
定格荷重［2本使用時］（範囲）(N)
～200
高さ(mm)
7.2
幅(mm)
20
レール表面処理
アルマイト処理
ストローク(mm)
300
レール長さ(mm)
500
定格荷重(2本使用時)(N)
147
商品情報

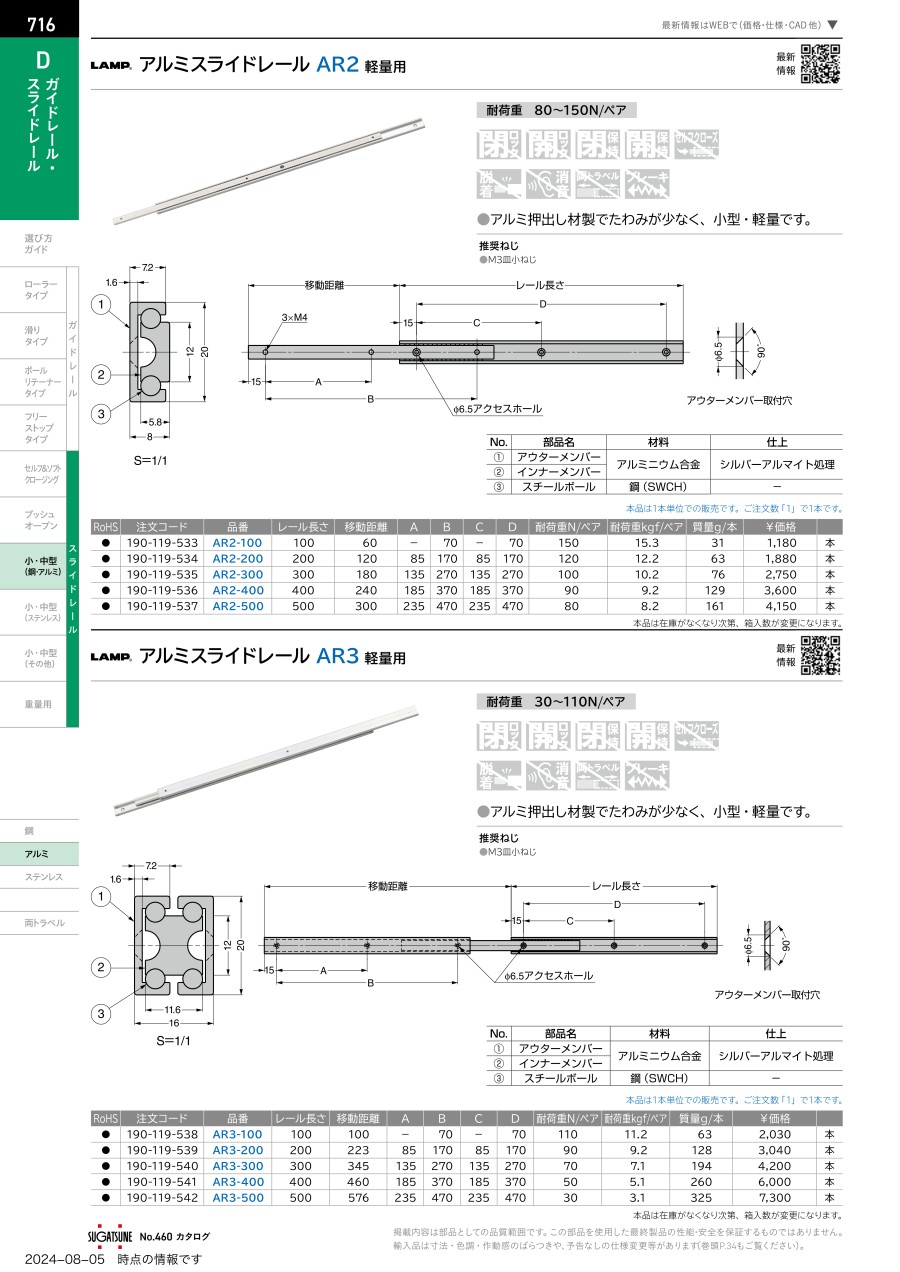

アルミ合金製スライドレール AR2 軽量用の仕様
アルミ合金製スライドレール AR2 軽量用 イメージ
アルミ合金製スライドレール AR2 軽量用の寸法例
（単位：mm）
アルミ合金製スライドレール AR2 軽量用の寸法図1
アルミ合金製スライドレール AR2 軽量用の寸法図2
| 型番 | 部品名 | 材料 | 仕上／色 |
|---|---|---|---|
| （1） | アウターレール | アルミニウム合金 | アルマイト処理／ホワイト |
| （2） | インナーレール | アルミニウム合金 | アルマイト処理／ホワイト |
| （3） | スチールボール | 鋼 | - |
（単位：mm）
| 品番 | レール長さ | 移動距離 | A | B | C | D | 耐荷重N/ペア | 耐荷重kgf/ペア | 質量 |
|---|---|---|---|---|---|---|---|---|---|
| AR2-100 | 100 | 60 | - | 70 | - | 70 | 150N/ペア | 15.3kgf/ペア | 31g |
| AR2-200 | 200 | 120 | 85 | 170 | 85 | 170 | 120N/ペア | 12.2kgf/ペア | 63g |
| AR2-300 | 300 | 180 | 135 | 270 | 135 | 270 | 100N/ペア | 10.2kgf/ペア | 76g |
| AR2-400 | 400 | 240 | 185 | 370 | 185 | 370 | 90N/ペア | 9.2kgf/ペア | 129g |
| AR2-500 | 500 | 300 | 235 | 470 | 235 | 470 | 80N/ペア | 8.2kgf/ペア | 161g |
この商品の推奨ねじ
- M3皿小ねじ
詳細情報
基本情報
アルミ合金製で小型・軽量な2段引スライドレール。
【特長】
・3/4スライドの2段引スライドレールです
・アルミ押出し材製でたわみが少なく、小型・軽量です
【用途】
・引き出しやユニットの移動に最適
