アルミ合金製 スライドレール 簡易保持タイプ AR3-K
- 通常単価(税別)
- 4,118円～7,855円
- 税込単価
- 4,530円～8,641円
通常出荷日：4日目
【特長】・3段引のスライドレールです。・レール全開時にその状態を簡易的に保持します。・アルミ押出し材製...
詳細を確認
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
アルミ合金製 スライドレール 簡易保持タイプ AR3-Kの仕様
アルミ合金製 スライドレール 簡易保持タイプ AR3-K イメージ
アルミ合金製 スライドレール 簡易保持タイプ AR3-Kの寸法例
（単位：mm）
アルミ合金製 スライドレール 簡易保持タイプ AR3-Kの寸法図1
アルミ合金製 スライドレール 簡易保持タイプ AR3-Kの寸法図2
| 型番 | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| （1） | アウターレール | アルミニウム合金 | シルバーアルマイト処理 |
| （2） | インナーレール | アルミニウム合金 | シルバーアルマイト処理 |
| （3） | スチールボール | 鋼 | - |
| （4） | ロックプレート | ステンレス鋼（SUS304） | - |
（単位：mm）
| 品番 | レール長さ | 移動距離 | A | B | C | N | 耐荷重N/ペア | 耐荷重kgf/ペア | 質量 |
|---|---|---|---|---|---|---|---|---|---|
| AR3-K200 | 200 | 214 | 150 | - | - | 2 | 105N/ペア | 10.7kgf/ペア | 130g |
| AR3-K300 | 300 | 314 | 130 | 250 | - | 3 | 100N/ペア | 10.2kgf/ペア | 198g |
| AR3-K400 | 400 | 414 | 130 | 280 | 350 | 4 | 90N/ペア | 9.2kgf/ペア | 263g |
| AR3-K500 | 500 | 514 | 130 | 280 | 450 | 4 | 85N/ペア | 8.7kgf/ペア | 304g |
この商品の推奨ねじ
- M3皿小ねじ
詳細情報
基本情報
【特長】
・3段引のスライドレールです。
・レール全開時にその状態を簡易的に保持します。
・アルミ押出し材製でたわみが少なく、小型・軽量です。
【用途】
・引き出しやユニットの移動に最適。

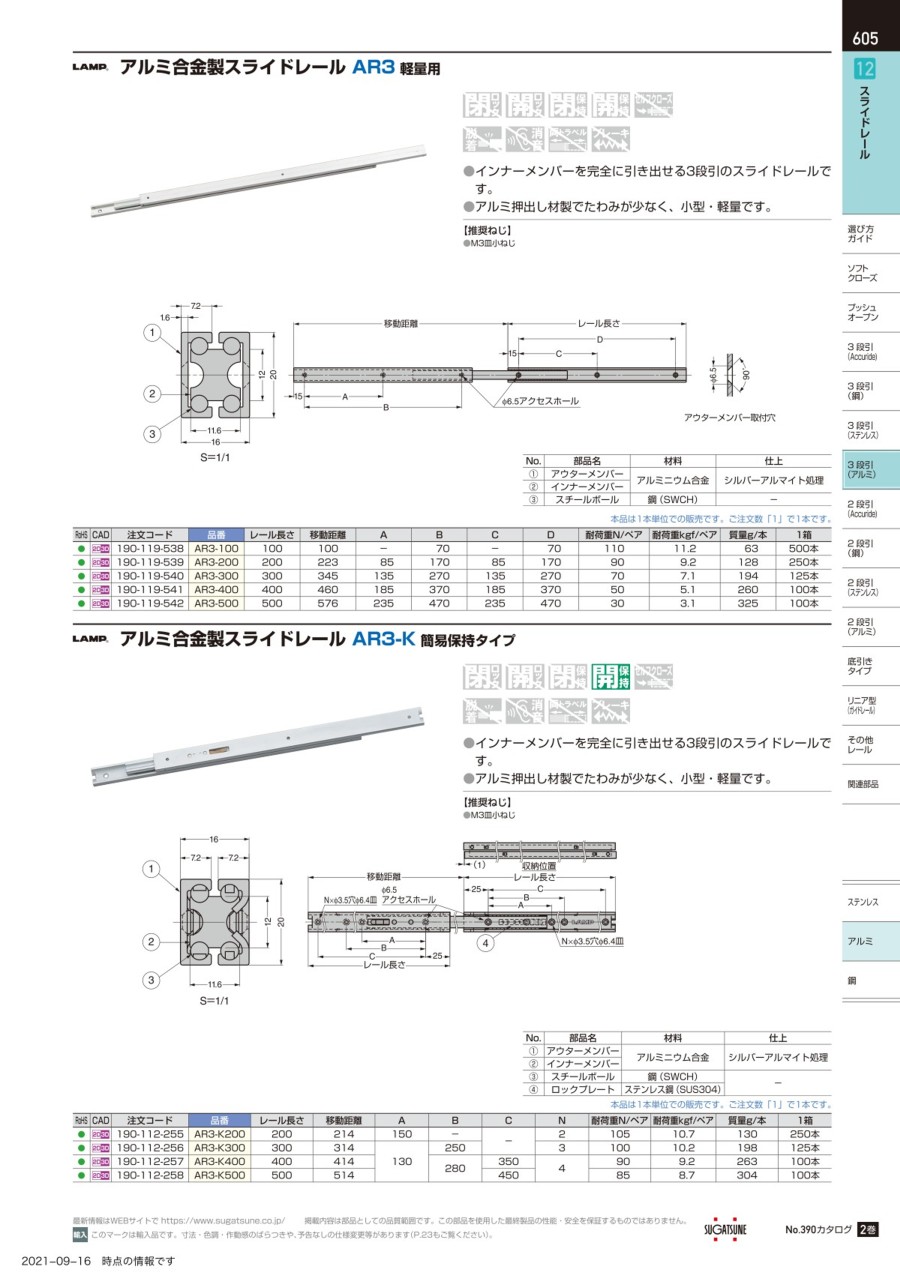

カタログ
