スガツネ工業

アルミ合金製スライドレール CBL-D500

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 25,270円～60,392円

税込単価: 27,797円～66,431円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

通常出荷日：在庫品1日目

インナーメンバーを完全に引き出せる3段引のスライドレールです。【特長】・レール...

用途
直線引き出し用
スライド方式
3段引
レール材質
アルミ合金
高さ (mm)
15.3
幅 (mm)
53.7
レール表面処理
アルマイト処理

未確定：候補が14型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

アルミ合金製スライドレール（CBL-D500）の特長

レールの長さと確保するすき間との関係

※ スライドレールは公差があるので、筐体や引き出しが擦らないよう注意。

寸法図

レール断面図

No.	部品名	材料	仕上
1	アウターメンバー	アルミニウム合金	シルバーアルマイト処理
2	中間メンバー
3	インナーメンバー
4	ボール	鋼	－
5	リテーナ－	ポリアミド（PA）
6	エンドストッパー	ポリウレタン（PUR）

品番	レール長さ	移動距離	A	B	C	D	E	耐荷重N/ペア	耐荷重kgf/ペア	質量kg/m
CBL-D500-150	150	165	135	－	50	－	－	637	65	1.7
CBL-D500-200	200	215	185		100	－		687	70
CBL-D500-250	250	265	235		－	50		736	75
CBL-D500-300	300	315	285			100		785	80
CBL-D500-350	350	365	335			150		755	77
CBL-D500-400	400	415	385			200		736	75
CBL-D500-450	450	465	435			250		716	73
CBL-D500-500	500	515	485			300		687	70
CBL-D500-550	550	565	－	267.5		－	150	637	65
CBL-D500-600	600	615		292.5			175	588	60
CBL-D500-650	650	665		317.5			200	539	55
CBL-D500-700	700	715		342.5			225	490	50
CBL-D500-750	750	765		367.5			250	441	45
CBL-D500-800	800	815		392.5			275	392	40

全開時にレールを固定できる開時ロック機構付き、全閉時にレールを固定できる閉時ロック機構付きも用意。
用途にあわせて開時ロックのみ、閉時ロックのみ、開時閉時ロックの中からいずれかの仕様をお選びください。（レール長さは300mmから）

型番リスト

表示件数

型番

ストローク（範囲）

(mm)

レール長さ（範囲）

(mm)

定格荷重［2本使用時］（範囲）

(N)

ストローク

(mm)

レール長さ

(mm)

定格荷重(2本使用時)

(N)

RoHS?

最小発注数量

151～350	～150	601～800	165	150	637	10	1個
151～350	151～350	601～800	215	200	687	10	1個
151～350	151～350	601～800	265	250	736	10	1個
151～350	151～350	601～800	315	300	785	10	1個
351～550	151～350	601～800	365	350	755	10	1個
351～550	351～550	601～800	415	400	736	10	1個
351～550	351～550	601～800	465	450	716	10	1個
351～550	351～550	601～800	515	500	687	10	1個
551～750	351～550	601～800	565	550	637	10	1個
551～750	551～750	401～600	615	600	588	10	1個
551～750	551～750	401～600	665	650	539	10	1個
551～750	551～750	401～600	715	700	490	10	1個
751～950	551～750	401～600	765	750	441	10	1個
751～950	751～950	201～400	815	800	392	10	1個

通常単価(税別) (税込単価)	通常出荷日

25,270円 ( 27,797円 )	4日目
28,601円 ( 31,461円 )	4日目
30,165円 ( 33,182円 )	3日目
33,482円 ( 36,830円 )	4日目
36,268円 ( 39,895円 )	4日目
38,196円 ( 42,016円 )	4日目
41,516円 ( 45,668円 )	4日目
44,835円 ( 49,319円 )	4日目
46,940円 ( 51,634円 )	4日目
50,267円 ( 55,294円 )	4日目
51,641円 ( 56,805円 )	4日目
53,746円 ( 59,121円 )	4日目
57,066円 ( 62,773円 )	4日目
60,392円 ( 66,431円 )	4日目

詳細情報

基本情報

基本情報

インナーメンバーを完全に引き出せる3段引のスライドレールです。
【特長】
・レールの脱着はできません。
・本品はエンドストッパーにポリウレタンを使用しています。
【用途】
・特装車・建設機械・バスなどに適用。

カタログ

商品TOP

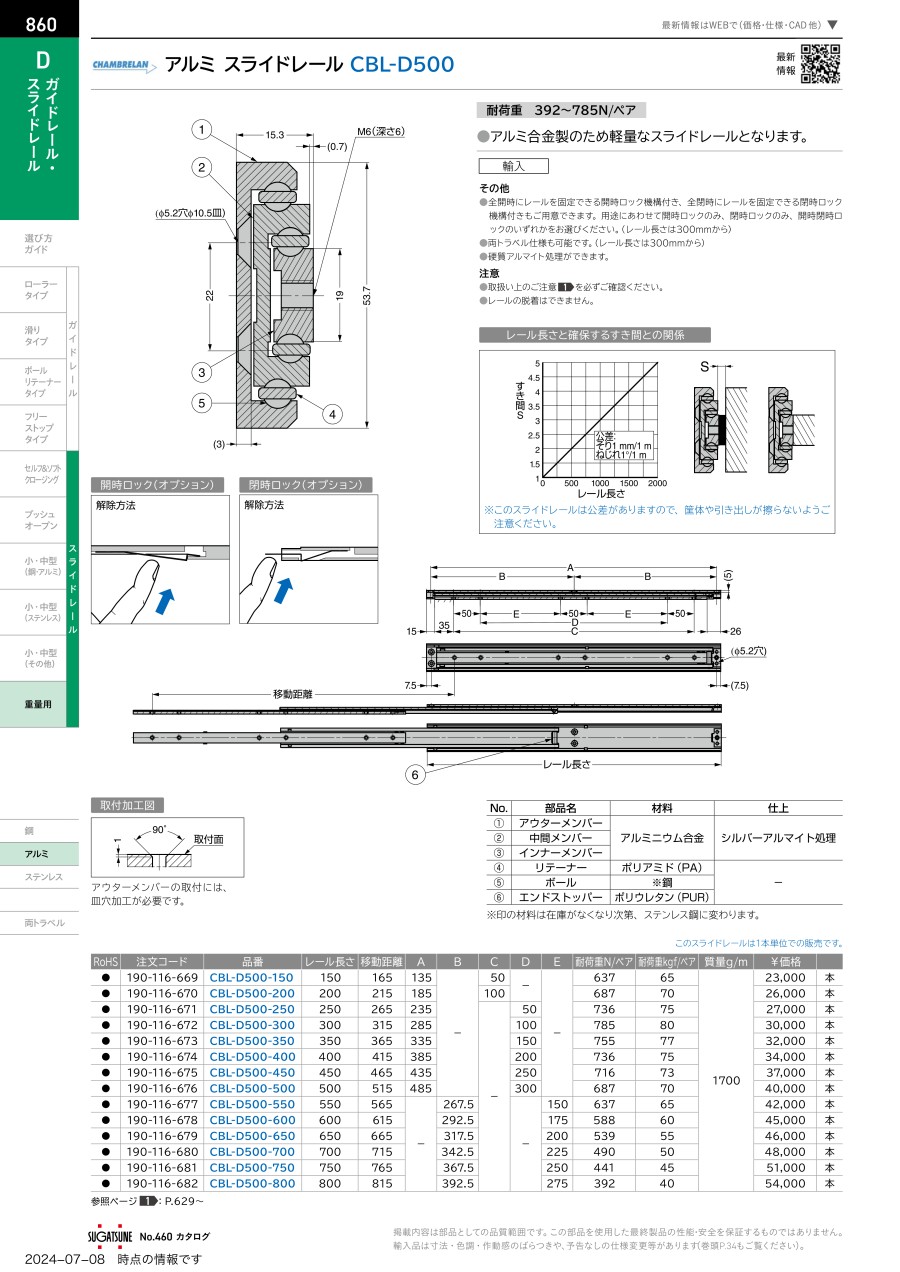

カタログ (見開き版)

商品担当おすすめ

スガツネ工業
オールステンレス鋼製スライドレール重量用 ESR5
引き出しやユニットの移動に最適で、3/4スライドの2段引重量用スライドレールです。オールステンレス鋼製で耐食性に優れています。
スガツネ工業
スライドレール CBL-RA7R 超重量用
3段引の重量用スライドレールで、インナーメンバーを完全に引き出せます。全開時にレールを固定できる開時ロック機構、全閉時にレールを固定できる閉時ロック機構付きも用意可能。なお、レールの脱着は不可。
スガツネ工業
スライドレール 8908 重量用ロックイン・ロックアウト機構付
インナーレールを完全に引き出せる3段引きのスライドレールで、レール全閉時と全開時にロックします（ロックイン・ロックアウト機構）。ロックの解除は、開時はレバーを引き、閉時はレバーを押すだけのワンアクションです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

アルミ合金製スライドレール CBL-D500のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q荷重はどのくらいですか？

2本ペアで使用する場合の荷重をカタログに記載しています。必ず左右均等になるように使用してください。
