スガツネ工業

ステンレス鋼製スライドレール SNS35W

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 7,614円～17,899円

税込単価: 8,375円～19,689円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

通常出荷日：4 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

通常出荷日：在庫品1日目

インナーメンバーを完全に引き出せる3段引のスライドレールです。【特長】・レバー...

用途
直線引き出し用
スライド方式
3段引
レール材質
ステンレス鋼(SUS304)
高さ (mm)
19.1
幅 (mm)
35.3
レール表面処理
素地

未確定：候補が9型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

部品構成図

No.	部品名	材料	仕上/色
(1)	アウターメンバー	ステンレス鋼（SUS304）	素地
(2)	インナーメンバー
(3)	リテーナー
(4)	ボール	ステンレス鋼（SUS440）	－
(5)	バンパー	エラストマー（TPE）	ブラック

寸法図

品番	レール長さ	移動距離	A	B	C	D	E	F	G	H	耐荷重N/ペア	耐荷重kgf/ペア	質量kg/本
SNS35W-30	304.8	327.2	－	－	－	260.3	273	－	260.3	273	623	62	0.78
SNS35W-35	355.6	377.9			298.4	311.1	323.8	－	311.1	323.8	586	59	0.903
SNS35W-40	406.4	428.7			349.2	361.9	374.6	250.8	361.9	374.6	555	56	1.028
SNS35W-45	457.2	479.5	212.7		400	412.7	425.4	301.6	412.7	425.4	516	52	1.151
SNS35W-50	508	530.3	238.1	365.1	450.8	463.6	476.2	352.4	463.6	476.2	475	48	1.275
SNS35W-55	558.8	581.2	263.5	415.9	501.6	514.3	527	403.2	514.3	527	444	44	1.399
SNS35W-60	609.6	631.9	288.9	466.7	552.4	565.1	577.8	454	565.1	577.8	413	41	1.523
SNS35W-65	660.4	682.7	314.3	517.5	603.2	615.9	628.6	504.8	615.9	628.6	382	38	1.647
SNS35W-70	711.2	733.5	339.7	568.3	654	666.7	679.4	555.6	666.7	679.4	355	36	1.77

型番リスト

表示件数

型番

ストローク（範囲）

(mm)

レール長さ（範囲）

(mm)

定格荷重［2本使用時］（範囲）

(N)

ストローク

(mm)

レール長さ

(mm)

定格荷重(2本使用時)

(N)

RoHS?

最小発注数量

151～350	151～350	601～800	327.2	304.8	623	10	1個
351～550	351～550	401～600	377.9	355.6	586	10	1個
351～550	351～550	401～600	428.7	406.4	555	10	1個
351～550	351～550	401～600	479.5	457.2	516	10	1個
351～550	351～550	401～600	530.3	508	475	10	1個
551～750	551～750	401～600	581.2	558.8	444	10	1個
551～750	551～750	401～600	631.9	609.6	413	10	1個
551～750	551～750	201～400	682.7	660.4	382	10	1個
551～750	551～750	201～400	733.5	711.2	355	10	1個

通常単価(税別) (税込単価)	通常出荷日

7,614円 ( 8,375円 )	4日目
8,586円 ( 9,445円 )	4日目
9,396円 ( 10,336円 )	4日目
10,206円 ( 11,227円 )	4日目
11,097円 ( 12,207円 )	4日目
12,879円 ( 14,167円 )	4日目
13,851円 ( 15,236円 )	4日目
14,580円 ( 16,038円 )	4日目
17,899円 ( 19,689円 )	4日目

詳細情報

基本情報

基本情報

インナーメンバーを完全に引き出せる3段引のスライドレールです。
【特長】
・レバー操作でインナーメンバーを取り外せます。
・レール全開時に、その状態を簡易的に保持します。
【用途】
・プリンター、コピーマシンなどOA機器、コンピュータ周辺機器、計測器、精密機器などに使用。

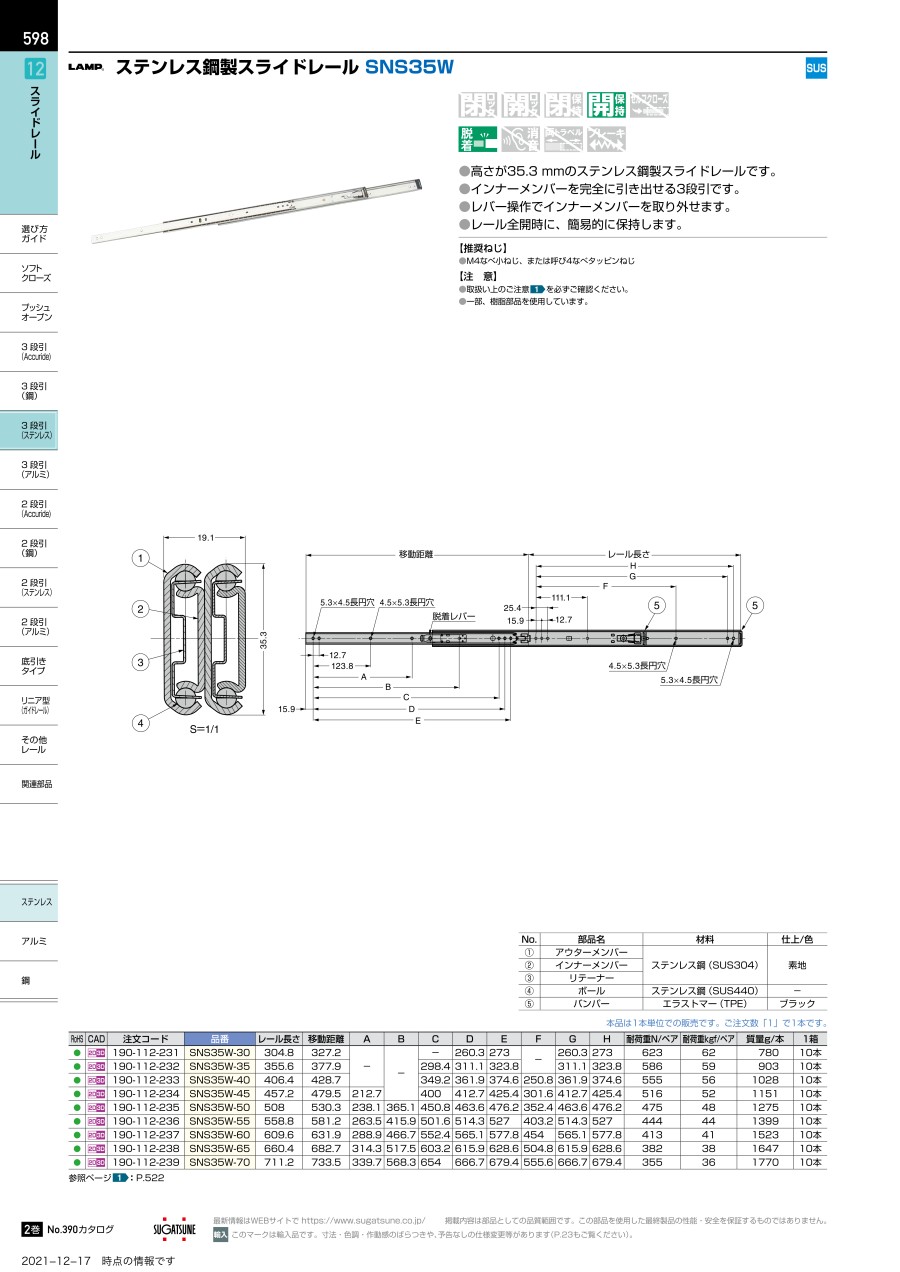

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

スガツネ工業
オールステンレス鋼製スライドレール重量用 ESR5
引き出しやユニットの移動に最適で、3/4スライドの2段引重量用スライドレール。オールステンレス鋼製で耐食性に優れている。
スガツネ工業
スライドレール CBL-RA7R 超重量用
3段引の重量用スライドレールで、インナーメンバーを完全に引き出せる。全開時にレールを固定できる開時ロック機構、全閉時にレールを固定できる閉時ロック機構付きも用意可能。なお、レールの脱着は不可。
スガツネ工業
スライドレール 8908 重量用ロックイン・ロックアウト機構付
インナーレールを完全に引き出せる3段引きのスライドレールで、レール全閉時と全開時にロック（ロックイン・ロックアウト機構）。ロックの解除は、開時はレバーを引き、閉時はレバーを押すだけのワンアクション。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ステンレス鋼製スライドレール SNS35Wのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q荷重はどのくらいですか？

2本ペアで使用する場合の荷重をカタログに記載しています。必ず左右均等になるように使用してください。
