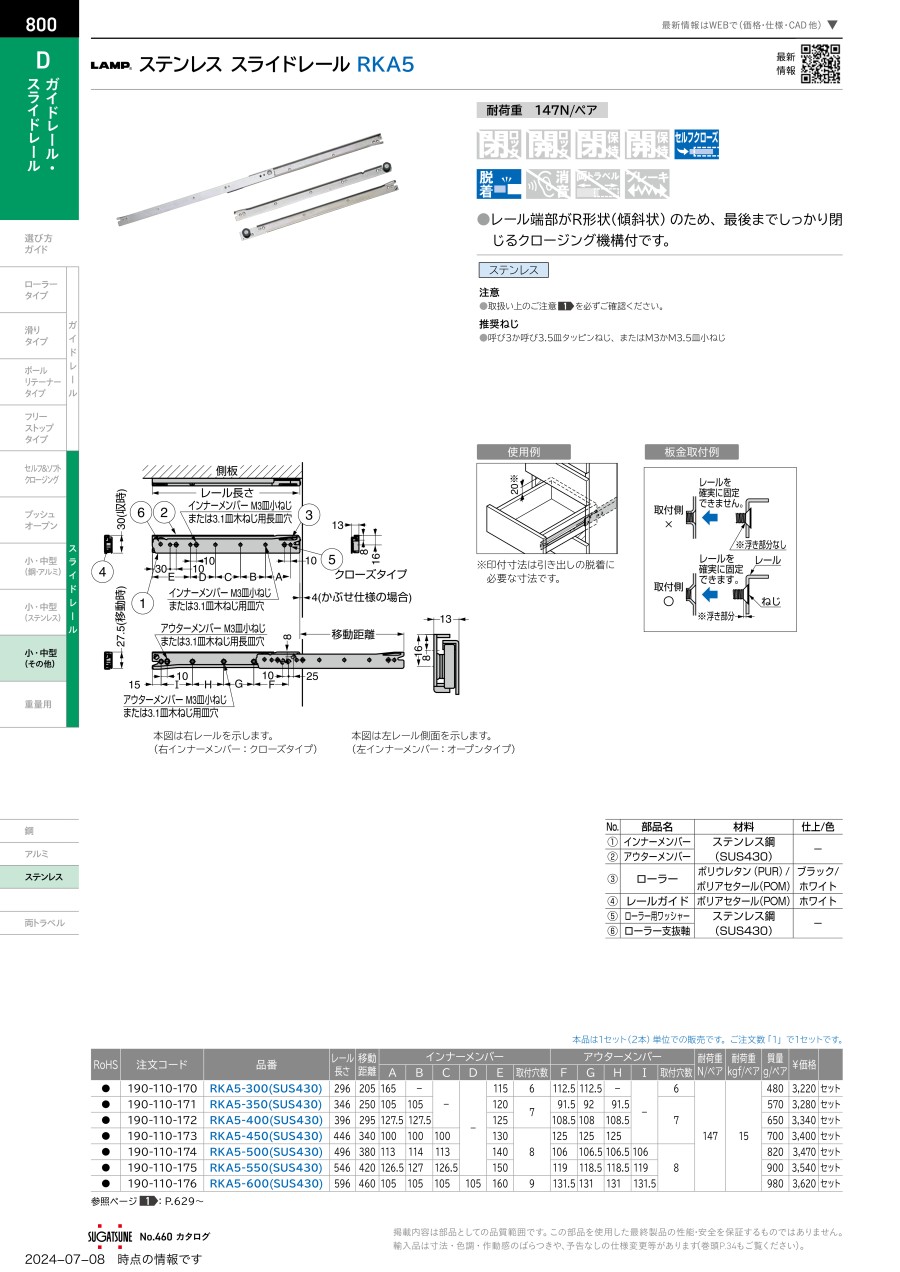

No.	部品名	材料	仕上/色
1	インナーメンバー	ステンレス鋼（SUS430）	－
2	アウターメンバー	ステンレス鋼（SUS430）	－
3	ローラー	ポリウレタン（PUR）/ ポリアセタール（POM）	ブラック/ ホワイト
4	レールガイド	ポリアセタール（POM）	ホワイト
5	ローラー用ワッシャー	ステンレス鋼（SUS430）	－
6	ローラー支抜軸	ステンレス鋼（SUS430）	－

使用例

※ 印付寸法は引き出しの脱着に必要な寸法

板金取付例

品番	レール長さ	移動距離	インナーメンバー						アウターメンバー					耐荷重 N/ペア	耐荷重 kgf/ペア	質量 kg/ペア
品番	レール長さ	移動距離	A	B	C	D	E	取付穴数	F	G	H	I	取付穴数	耐荷重 N/ペア	耐荷重 kgf/ペア	質量 kg/ペア
RKA5-300（SUS430）	296	205	165	－	－	－	115	6	112.5	112.5	－	－	6	147	15	0.48
RKA5-350（SUS430）	346	250	105	105			120	7	91.5	92	91.5		7			0.57
RKA5-400（SUS430）	396	295	127.5	127.5			125	7	108.5	108	108.5					0.65
RKA5-450（SUS430）	446	340	100	100	100		130	8	125	125	125					0.7
RKA5-500（SUS430）	496	380	113	114	113		140		106	106.5	106.5	106	8			0.82
RKA5-550（SUS430）	546	420	126.5	127	126.5		150		119	118.5	118.5	119				0.9
RKA5-600（SUS430）	596	460	105	105	105	105	160	9	131.5	131	131	131.5				0.98

型番リスト

表示件数

型番

ストローク（範囲）

(mm)

レール長さ（範囲）

(mm)

ストローク

(mm)

レール長さ

(mm)

RoHS?

最小発注数量

151～350	151～350	205	296	10	1パック 2個入り
151～350	351～550	295	396	10	1パック 2個入り
151～350	351～550	340	446	10	1パック 2個入り
351～550	351～550	380	496	10	1パック 2個入り
351～550	351～550	420	546	10	1パック 2個入り
351～550	551～750	460	596	10	1パック 2個入り

通常単価(税別) (税込単価)	通常出荷日

2,737円 ( 3,011円 )	在庫品1日目当日出荷可能
2,839円 ( 3,123円 )	在庫品1日目当日出荷可能
3,185円 ( 3,504円 )	4日目
3,245円 ( 3,570円 )	4日目
3,315円 ( 3,647円 )	4日目
3,392円 ( 3,731円 )	4日目

詳細情報

基本情報

基本情報

3/4スライドの2段引スライドレールです。
【特長】
・レール端部がR形状（傾斜状）のため、最後までしっかり閉じるクロージング機能付です。
・ウレタンローラーを使用しているため、静かでスムーズに動きます。
・引き出しの左右のガタが少ないレールです。
【用途】
・プリンター、コピーマシンなどOA機器、コンピュータ周辺機器、計測器、精密機器、ゲームマシンなど。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

スガツネ工業
オールステンレス鋼製スライドレール重量用 ESR5
引き出しやユニットの移動に最適で、3/4スライドの2段引重量用スライドレールです。オールステンレス鋼製で耐食性に優れています。
スガツネ工業
スライドレール CBL-RA7R 超重量用
3段引の重量用スライドレールで、インナーメンバーを完全に引き出せます。全開時にレールを固定できる開時ロック機構、全閉時にレールを固定できる閉時ロック機構付きも用意可能。なお、レールの脱着は不可。
スガツネ工業
スライドレール 8908 重量用ロックイン・ロックアウト機構付
インナーレールを完全に引き出せる3段引きのスライドレールで、レール全閉時と全開時にロックします（ロックイン・ロックアウト機構）。ロックの解除は、開時はレバーを引き、閉時はレバーを押すだけのワンアクションです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ステンレス鋼製スライドレール RKA5のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q荷重はどのくらいですか？

2本ペアで使用する場合の荷重をカタログに記載しています。必ず左右均等になるように使用してください。
