スガツネ工業

ステンレス鋼製スライドレール ESR8

Name: ステンレス鋼製スライドレール ESR8
Brand: スガツネ工業
SKU: 221000123641
Rating: 5 (1 reviews)

カタログ |

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 3,402円～6,582円

税込単価: 3,742円～7,240円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

リニア型多目的スライドレール C2420

4.5

通常価格(税別)： 1,242円 (税込価格：1,366円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

オールステンレス鋼製スライドレール SNS35S

通常価格(税別)： 1,897円 (税込価格：2,087円)

通常出荷日：在庫品1日目

3/4スライドの2段引のステンレス鋼製スライドレール（ロックタイプ）。【特長】...

詳細情報を確認する

用途
直線引き出し用
スライド方式
2段引
レール材質
ステンレス(SUS304)
高さ (mm)
9.6
幅 (mm)
35.4
レール表面処理
素地

未確定：候補が9型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

ステンレス鋼製スライドレール ESR8の仕様

ステンレス鋼製スライドレール ESR8 イメージ

ステンレス鋼製スライドレール ESR8の寸法例

（単位：mm）

ステンレス鋼製スライドレール ESR8の寸法図

型番	部品名	材料	仕上／色
（1）	アウターレール	ステンレス鋼（SUS304）	素地
（2）	インナーレール	ステンレス鋼（SUS304）	素地
（3）	リテーナー	ステンレス鋼（SUS304）	素地
（4）	ボール	ステンレス鋼（SUS304）	-
（5）	スライドガイド	ポリアセタール（POM）	ホワイト

（単位：mm）

品番	レール長さ	移動距離	A	B	C	D	E	F	G	H	I	耐荷重 N/ペア	耐荷重 kgf/ペア
ESR8-12	304.8	228.6	152.4	-	-	259.5	-	-	149.2	260.3	273	481N/ペア	49kgf/ペア
ESR8-14	355.6	279.4	203.2	-	-	310.3	-	-	200	311.1	323.8	461N/ペア	47kgf/ペア
ESR8-16	406.4	304.8	203.2	-	-	335.7	355.6	-	250.8	361.9	374.6	422N/ペア	43kgf/ペア
ESR8-18	457.2	330.2	203.2	-	340.7	366.1	406.4	212.7	301.6	412.7	425.4	402N/ペア	41kgf/ペア
ESR8-20	508	381	228.6	-	391.5	411.9	457.2	238.1	352.4	463.5	476.2	363N/ペア	37kgf/ペア
ESR8-22	558.8	406.4	254	-	416.9	437.3	508	263.5	403.2	514.3	527	333N/ペア	34kgf/ペア
ESR8-24	609.6	432.8	279.4	-	443.3	463.7	558.8	288.9	454	565.1	577.8	294N/ペア	30kgf/ペア
ESR8-26	660.4	482.6	304.8	-	493.1	513.5	609.6	314.3	504.8	615.9	628.6	265N/ペア	27kgf/ペア
ESR8-28	711.2	508	330.2	558.9	538.9	558.8	660.4	339.7	555.6	666.7	679.6	245N/ペア	25kgf/ペア

注意・禁止事項

※ インナーレールとアウターレールの組み合わせを変えないでください。
※ 上表の耐荷重は、引き出し側レールを伸ばした時のレール中央部での静止荷重です。

型番リスト

表示件数

型番

ストローク（範囲）

(mm)

レール長さ（範囲）

(mm)

定格荷重［2本使用時］（範囲）

(N)

ストローク

(mm)

レール長さ

(mm)

定格荷重(2本使用時)

(N)

RoHS?

最小発注数量

151～350	151～350	401～600	228.6	304.8	481	10	1個
151～350	351～550	401～600	279.4	355.6	461	10	1個
151～350	351～550	401～600	304.8	406.4	422	10	1個
151～350	351～550	401～600	330.2	457.2	402	10	1個
351～550	351～550	201～400	381	508	363	10	1個
351～550	551～750	201～400	406.4	558.8	333	10	1個
351～550	551～750	201～400	432.8	609.6	294	10	1個
351～550	551～750	201～400	482.6	660.4	265	-	1個
351～550	551～750	201～400	508	711.2	245	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,815円 ( 4,197円 )	4日目
3,402円 ( 3,742円 )	在庫品1日目当日出荷可能
4,394円 ( 4,833円 )	4日目
4,845円 ( 5,330円 )	4日目
4,906円 ( 5,397円 )	4日目
5,422円 ( 5,964円 )	4日目
5,550円 ( 6,105円 )	4日目
6,000円 ( 6,600円 )	4日目
6,582円 ( 7,240円 )	4日目

詳細情報

基本情報

基本情報

3/4スライドの2段引のステンレス鋼製スライドレール（ロックタイプ）。
【特長】
・ステンレス鋼製で耐食性に優れる。（一部、樹脂部品を使用。）
・レールを全開にすると、全開状態で固定、レバー操作で解除。
・レバー操作でインナーレールを取り外せる。
【用途】
・引き出しやユニットの移動に最適。

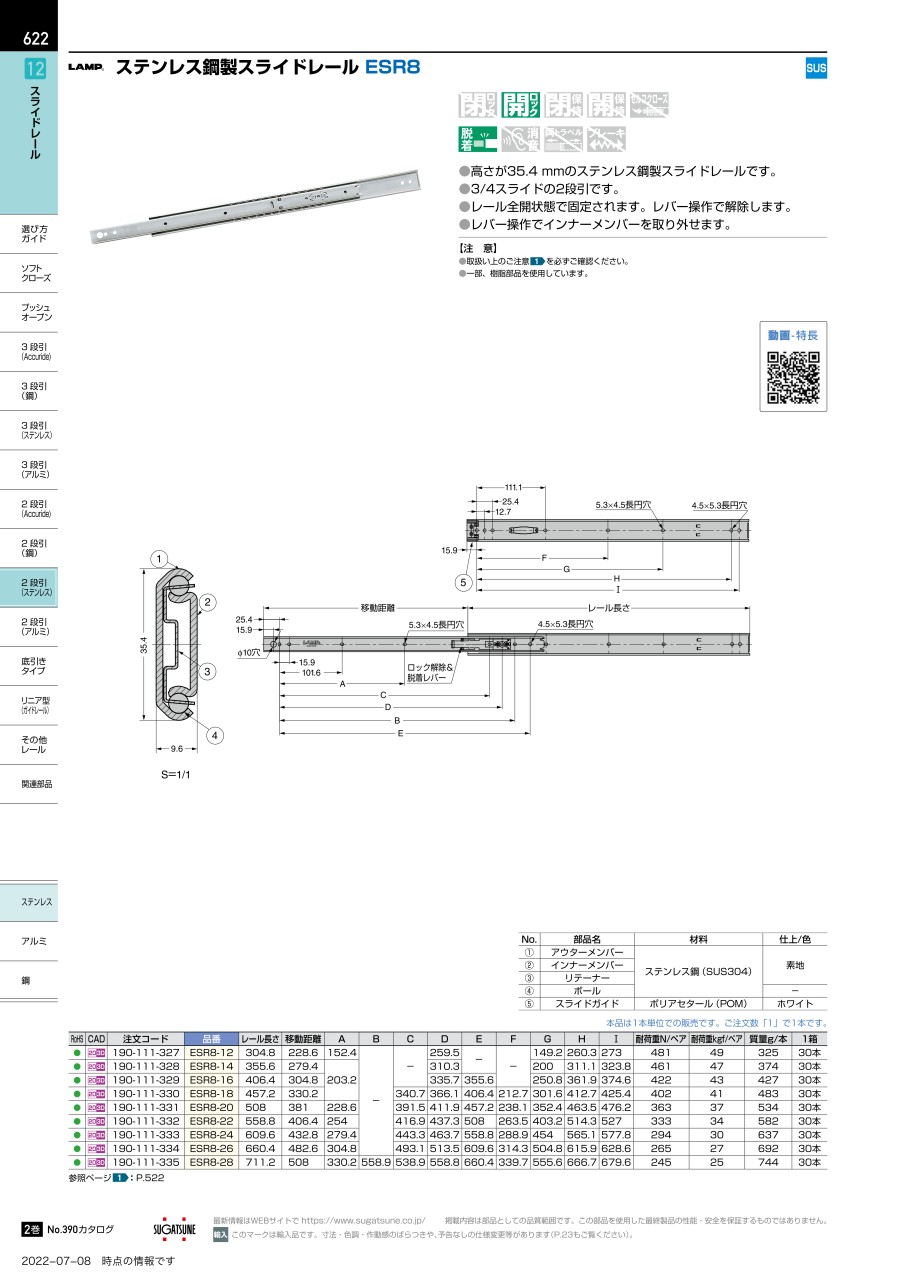

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

スガツネ工業
スライドレール 3506G
引き出しやユニットの移動に最適なスライドレールです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
