ステンレス鋼製スライドレール ESR7

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 7,415円～7,952円

税込単価: 8,157円～8,747円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

通常出荷日：4 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

通常出荷日：在庫品1日目

インナーメンバーを完全に引き出せる3段引のスライドレールです。【特長】・レール...

用途
直線引き出し用
スライド方式
3段引
レール材質
ステンレス(SUS304)
幅 (mm)
35.4
レール表面処理
素地

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が2型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

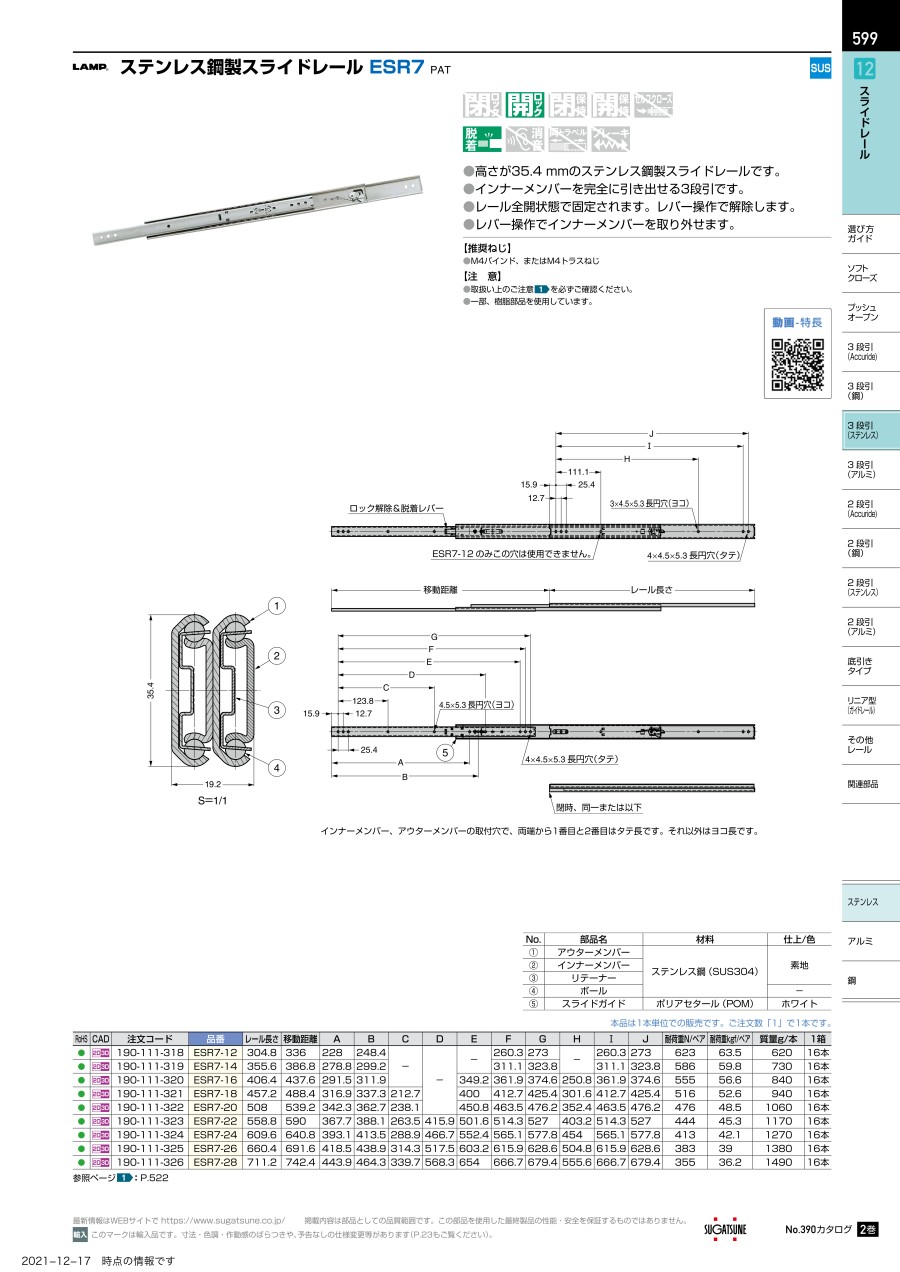

寸法図

構成図

No.	部品名	材料	仕上/色
1	アウターメンバー	ステンレス鋼（SUS304）	素地
2	インナーメンバー
3	リテーナー
4	ボール		－
5	スライドガイド	ポリアセタール（POM）	ホワイト

品番	レール長さ	移動距離	A	B	C	D	E	F	G	H	I	J	耐荷重N/ペア	耐荷重kgf/ペア	質量kg/本
ESR7-12	304.8	336	228	248.4	－	－	－	260.3	273	－	260.3	273	623	63.5	0.62
ESR7-14	355.6	386.8	278.8	299.2			－	311.1	323.8	－	311.1	323.8	586	59.8	0.73
ESR7-16	406.4	437.6	291.5	311.9			349.2	361.9	374.6	250.8	361.9	374.6	555	56.6	0.84
ESR7-18	457.2	488.4	316.9	337.3	212.7		400	412.7	425.4	301.6	412.7	425.4	516	52.6	0.94
ESR7-20	508	539.2	342.3	362.7	238.1		450.8	463.5	476.2	352.4	463.5	476.2	476	48.5	1.06
ESR7-22	558.8	590	367.7	388.1	263.5	415.9	501.6	514.3	527	403.2	514.3	527	444	45.3	1.17
ESR7-24	609.6	640.8	393.1	413.5	288.9	466.7	552.4	565.1	577.8	454	565.1	577.8	413	42.1	1.27
ESR7-26	660.4	691.6	418.5	438.9	314.3	517.5	603.2	615.9	628.6	504.8	615.9	628.6	383	39	1.38
ESR7-28	711.2	742.4	443.9	464.3	339.7	568.3	654	666.7	679.4	555.6	666.7	679.4	355	36.2	1.49

推奨ねじ
M4バインド、またはM4トラスねじ

型番リスト

表示件数

型番

ESR7-12

ESR7-16

ストローク（範囲）

(mm)

レール長さ（範囲）

(mm)

定格荷重［2本使用時］（範囲）

(N)

高さ

(mm)

ストローク

(mm)

レール長さ

(mm)

定格荷重(2本使用時)

(N)

RoHS?

最小発注数量

151～350	151～350	601～800	19.2	336	304.8	623	10	1個
351～550	351～550	401～600	19.2	437.6	406.4	555	10	1個

通常単価(税別) (税込単価)	通常出荷日

7,415円 ( 8,157円 )	在庫品1日目当日出荷可能
7,952円 ( 8,747円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

インナーメンバーを完全に引き出せる3段引のスライドレールです。
【特長】
・レールを全開にすると、全開状態で固定されます。
・レバー操作で解除します。
・レバー操作でインナーメンバーを取り外せます。
【用途】
・プリンター、コピーマシンなどOA機器、コンピュータ周辺機器、計測器、精密機器などに使用。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

スガツネ工業
オールステンレス鋼製スライドレール重量用 ESR5
引き出しやユニットの移動に最適で、3/4スライドの2段引重量用スライドレール。オールステンレス鋼製で耐食性に優れている。
スガツネ工業
スライドレール CBL-RA7R 超重量用
3段引の重量用スライドレールで、インナーメンバーを完全に引き出せる。全開時にレールを固定できる開時ロック機構、全閉時にレールを固定できる閉時ロック機構付きも用意可能。なお、レールの脱着は不可。
スガツネ工業
スライドレール 8908 重量用ロックイン・ロックアウト機構付
インナーレールを完全に引き出せる3段引きのスライドレールで、レール全閉時と全開時にロック（ロックイン・ロックアウト機構）。ロックの解除は、開時はレバーを引き、閉時はレバーを押すだけのワンアクション。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ステンレス鋼製スライドレール ESR7のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q荷重はどのくらいですか？

2本ペアで使用する場合の荷重をカタログに記載しています。必ず左右均等になるように使用してください。

この商品を見た人は、こんな商品も見ています

	今見ている商品ステンレス鋼製スライドレール ESR7	ステンレス鋼製スライドレール ESR1	ステンレス鋼製スライドレール ESR13	オールステンレス鋼製スライドレール ESR2031	LAMP オールステンレス鋼製スライドレール ESR2021	オールステンレス鋼製スライドレール重量用 ESR10
メーカー	スガツネ工業	スガツネ工業	スガツネ工業	スガツネ工業	スガツネ工業	スガツネ工業
通常価格	7,415円-	3,791円	3,986円	4,429円 -	1,998円 -	15,811円 -
通常出荷日	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目〜	在庫品1日目
用途	直線引き出し用	直線引き出し用	直線引き出し用	直線引き出し用	直線引き出し用	直線引き出し用
スライド方式	3段引	2段引	2段引	3段引	2段引	3段引
レール材質	ステンレス(SUS304)	ステンレス(SUS304)	ステンレス(SUS304)	ステンレス(SUS304)	ステンレス(SUS304)	ステンレス(SUS304)
幅(mm)	35.4	35.4	35.4	20	20	71.3
レール表面処理	素地	素地	素地	素地	素地	電解研磨
