ステンレス鋼製スライドレール ESR3【2個入り】

カタログ |

通常単価(税別): 13,526円～26,879円

税込単価: 14,879円～29,567円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

通常出荷日：在庫品1日目

【特長】・インナーメンバーを完全に引き出せる3段引のスライドレールです・ステン...

用途
直線引き出し用
スライド方式
3段引
レール材質
ステンレス鋼(SUS304)
高さ (mm)
19.2
幅 (mm)
55
レール表面処理
素地

未確定：候補が9型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

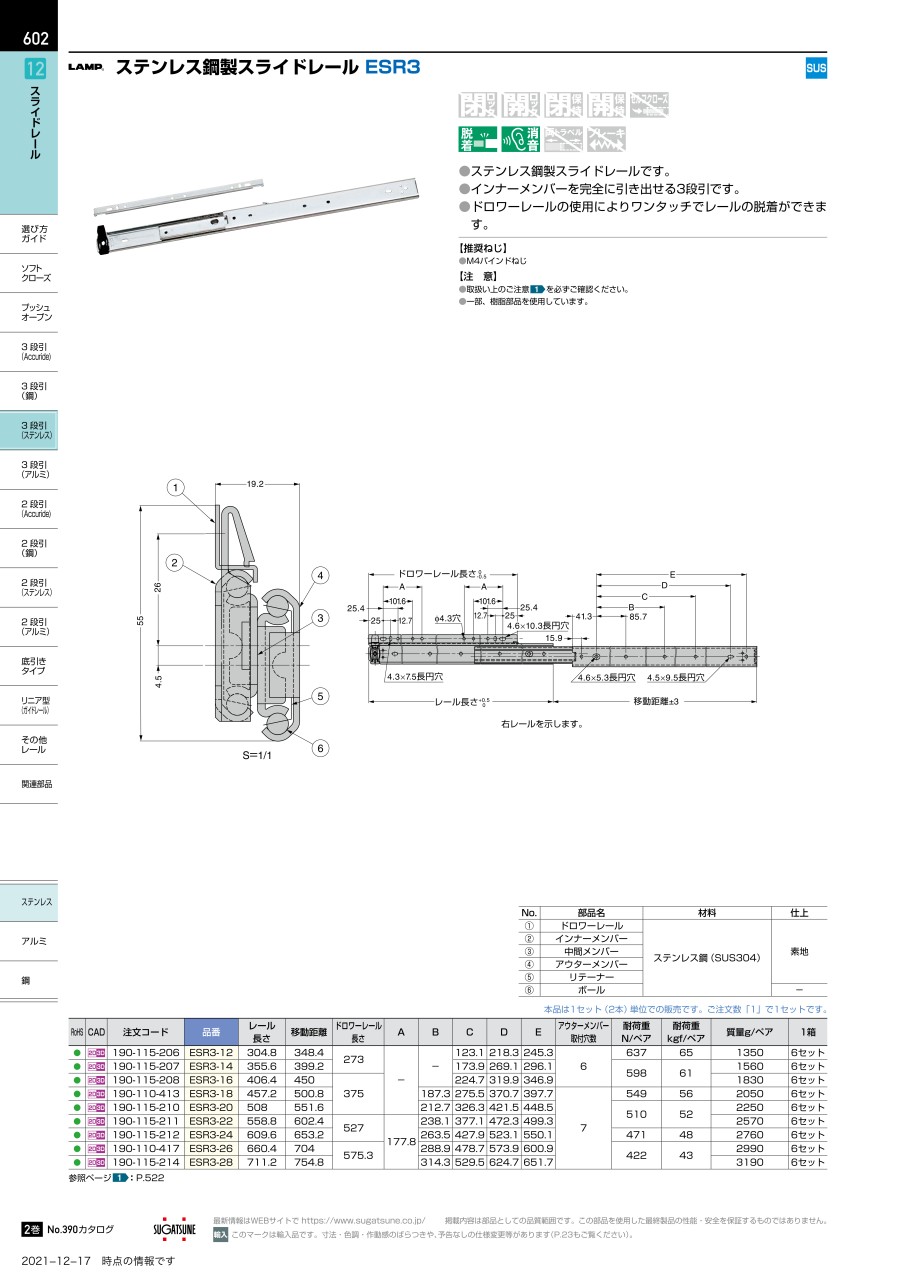

ステンレス鋼製スライドレール ESR3の仕様

ステンレス鋼製スライドレール ESR3 イメージ

ステンレス鋼製スライドレール ESR3の寸法例

（単位：mm）

ステンレス鋼製スライドレール ESR3の寸法図1

ステンレス鋼製スライドレール ESR3の寸法図2

型番	部品名	材料	仕上
（1）	ドロワーレール	ステンレス鋼（SUS304）	素地
（2）	インナーレール	ステンレス鋼（SUS304）	素地
（3）	中間レール	ステンレス鋼（SUS304）	素地
（4）	アウターレール	ステンレス鋼（SUS304）	素地
（5）	リテーナー	ステンレス鋼（SUS304）	素地
（6）	ボール	ステンレス鋼（SUS304）	-

（単位：mm）

品番	レール長さ	移動距離	ドロワーレール長さ	A	B	C	D	E	アウターレール取付穴数	耐荷重 N/ペア	耐荷重 kgf/ペア
ESR3-12	304.8	348.4	273	-	-	123.1	218.3	245.3	6	637N/ペア	65kgf/ペア
ESR3-14	355.6	399.2	273	-	-	173.9	269.1	296.1	6	598N/ペア	61kgf/ペア
ESR3-16	406.4	450	375	-	-	224.7	319.9	346.9	6	598N/ペア	61kgf/ペア
ESR3-18	457.2	500.8	375	-	187.3	275.5	370.7	397.7	7	549N/ペア	56kgf/ペア
ESR3-20	508	551.6	375	-	212.7	326.3	421.5	448.5	7	510N/ペア	52kgf/ペア
ESR3-22	558.8	602.4	527	177.8	238.1	377.1	472.3	499.3	7	510N/ペア	52kgf/ペア
ESR3-24	609.6	653.2	527	177.8	263.5	427.9	523.1	550.1	7	471N/ペア	48kgf/ペア
ESR3-26	660.4	704	575.3	177.8	288.9	478.7	573.9	600.9	7	422N/ペア	43kgf/ペア
ESR3-28	711.2	754.8	575.3	177.8	314.3	529.5	624.7	651.7	7	422N/ペア	43kgf/ペア

注意・禁止事項

※ 上表の耐荷重は、引き出し側レールを伸ばした時のレール中央部での静止荷重です。

この商品の推奨ねじ

M4バインドねじ

型番リスト

表示件数

型番

ストローク（範囲）

(mm)

レール長さ（範囲）

(mm)

定格荷重［2本使用時］（範囲）

(N)

ストローク

(mm)

レール長さ

(mm)

定格荷重(2本使用時)

(N)

RoHS?

最小発注数量

151～350	151～350	601～800	348.4	304.8	637	10	1パック 2個入り
351～550	351～550	401～600	399.2	355.6	598	10	1パック 2個入り
351～550	351～550	401～600	450	406.4	598	10	1パック 2個入り
351～550	351～550	401～600	500.8	457.2	549	10	1パック 2個入り
551～750	351～550	401～600	551.6	508	510	10	1パック 2個入り
551～750	551～750	401～600	602.4	558.8	510	10	1パック 2個入り
551～750	551～750	401～600	653.2	609.6	471	10	1パック 2個入り
551～750	551～750	401～600	704	660.4	422	10	1パック 2個入り
751～950	551～750	401～600	754.8	711.2	422	10	1パック 2個入り

通常単価(税別) (税込単価)	通常出荷日

13,526円 ( 14,879円 )	4日目
14,831円 ( 16,314円 )	4日目
17,698円 ( 19,468円 )	4日目
18,260円 ( 20,086円 )	4日目
18,923円 ( 20,815円 )	4日目
20,913円 ( 23,004円 )	4日目
22,697円 ( 24,967円 )	4日目
25,016円 ( 27,518円 )	4日目
26,879円 ( 29,567円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・インナーメンバーを完全に引き出せる3段引のスライドレールです
・ステンレス鋼製で耐食性に優れる（一部、樹脂部品を使用）
・ドロワーレールの使用によりワンタッチでレールの脱着ができます
・全開時、全閉時の金属音を緩和する消音機構付き
【用途】
・引き出しやユニットの移動に最適

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

スガツネ工業
スライドレール 3506G
引き出しやユニットの移動に最適なスライドレールです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ステンレス鋼製スライドレール ESR3のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品ステンレス鋼製スライドレール ESR3	ステンレス鋼製スライドレール ESR8	ステンレス鋼製スライドレール TSS3	オールステンレス鋼製スライドレール重量用 ESR5	LAMP ステンレス鋼製スライドレール ESR4670 セルフ&ソフトクロージング機構付	ステンレス鋼製スライドレール 4658
