ステンレス鋼製スライドレール ESR13
- 通常単価(税別)
- 3,986円
- 税込単価
- 4,385円
3/4スライドの2段引のステンレス鋼製スライドレール（閉時保持タイプ）。【特長...
詳細情報を確認する- 用途
- 直線引き出し用
- スライド方式
- 2段引
- レール材質
- ステンレス(SUS304)
- レール長さ（範囲） (mm)
- 351～550
- 高さ (mm)
- 9.6
- 幅 (mm)
- 35.4
- レール表面処理
- 素地
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
ESR13-18の仕様・寸法情報
用途
直線引き出し用
スライド方式
2段引
レール材質
[ステンレス] ステンレス(SUS304)
ストローク（範囲）(mm)
151～350
レール長さ（範囲）(mm)
351～550
定格荷重［2本使用時］（範囲）(N)
401～600
高さ(mm)
9.6
幅(mm)
35.4
レール表面処理
素地
ストローク(mm)
330.2
レール長さ(mm)
457.2
定格荷重(2本使用時)(N)
401.8
商品情報
オールステンレス鋼製スライドレール ESR13の仕様
オールステンレス鋼製スライドレール ESR13 イメージ
オールステンレス鋼製スライドレール ESR13の寸法例
（単位：mm）

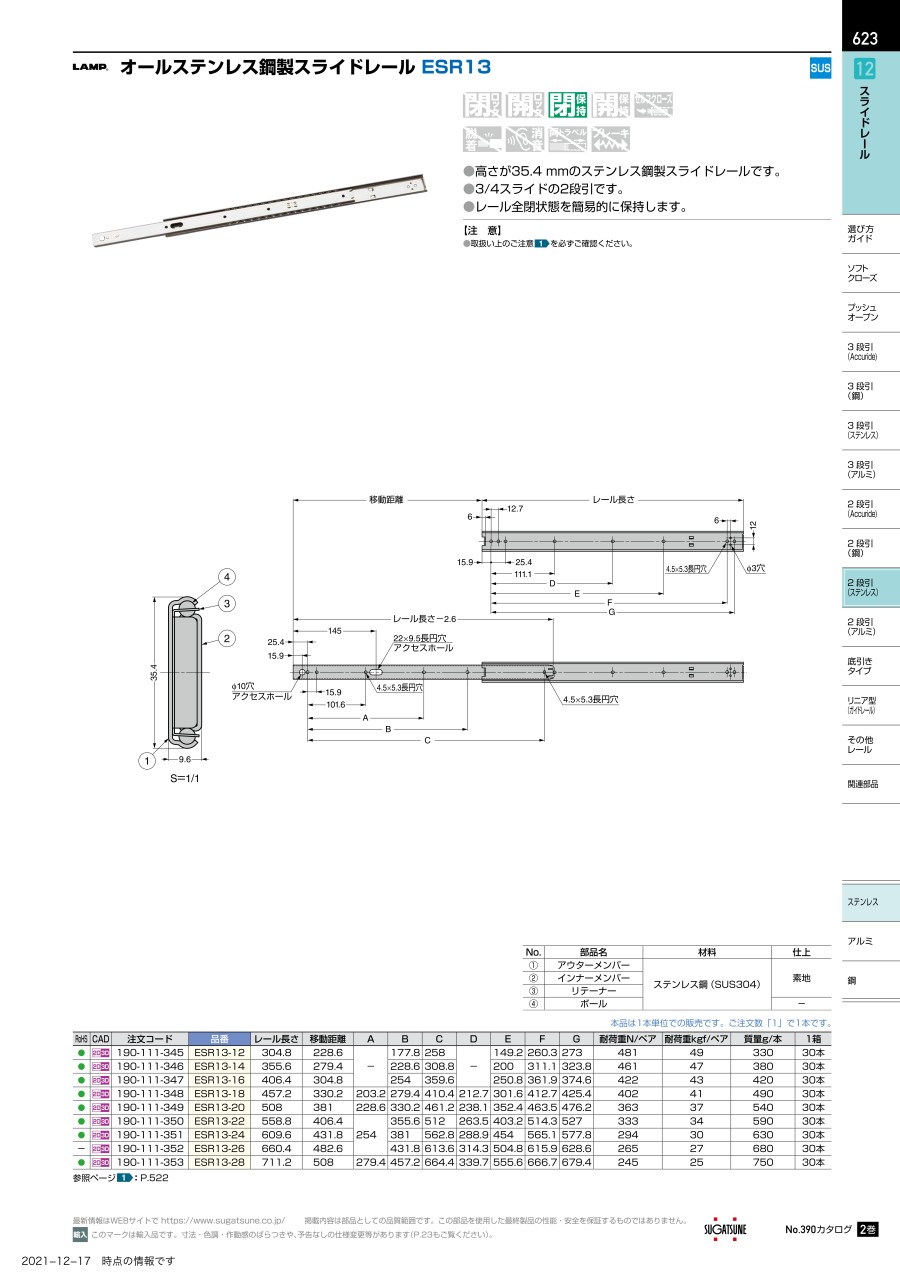

オールステンレス鋼製スライドレール ESR13の寸法図
| 品番 | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| （1） | アウターレール | ステンレス鋼（SUS304） | 素地 |
| （2） | インナーレール | ステンレス鋼（SUS304） | 素地 |
| （3） | リテーナー | ステンレス鋼（SUS304） | 素地 |
| （4） | ボール | ステンレス鋼（SUS304） | - |
（単位：mm）
| 品番 | レール長さ | 移動距離 | A | B | C | D | E | F | G | 耐荷重N/ペア | 耐荷重kgf/ペア | 質量 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ESR13-12 | 304.8 | 228.6 | - | 177.8 | 258 | - | 149.2 | 260.3 | 273 | 481N/ペア | 49kgf/ペア | 0.33kg/本 |
| ESR13-14 | 355.6 | 279.4 | - | 228.6 | 308.8 | - | 200 | 311.1 | 323.8 | 461N/ペア | 47kgf/ペア | 0.38kg/本 |
| ESR13-16 | 406.4 | 304.8 | - | 254 | 359.6 | - | 250.8 | 361.9 | 374.6 | 422N/ペア | 43kgf/ペア | 0.42kg/本 |
| ESR13-18 | 457.2 | 330.2 | 203.2 | 279.4 | 410.4 | 212.7 | 301.6 | 412.7 | 425.4 | 402N/ペア | 41kgf/ペア | 0.49kg/本 |
| ESR13-20 | 508 | 381 | 228.6 | 330.2 | 461.2 | 238.1 | 352.4 | 463.5 | 476.2 | 363N/ペア | 37kgf/ペア | 0.54kg/本 |
| ESR13-22 | 558.8 | 406.4 | 254 | 355.6 | 512 | 263.5 | 403.2 | 514.3 | 527 | 333N/ペア | 34kgf/ペア | 0.59kg/本 |
| ESR13-24 | 609.6 | 431.8 | 254 | 381 | 562.8 | 288.9 | 454 | 565.1 | 577.8 | 294N/ペア | 30kgf/ペア | 0.63kg/本 |
| ESR13-26 | 660.4 | 482.6 | 254 | 431.8 | 613.6 | 314.3 | 504.8 | 615.9 | 628.6 | 265N/ペア | 27kgf/ペア | 0.68kg/本 |
| ESR13-28 | 711.2 | 508 | 279.4 | 457.2 | 664.4 | 339.7 | 555.6 | 666.7 | 679.4 | 245N/ペア | 25kgf/ペア | 0.75kg/本 |
詳細情報
基本情報
3/4スライドの2段引のステンレス鋼製スライドレール（閉時保持タイプ）。
【特長】
・オールステンレス鋼製で耐食性に優れる。
・レールを全閉にした時、その状態を簡易的に保持する。
【用途】
・引き出しやユニットの移動に最適。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
カタログ
類似品類似品をすべて見る
商品担当おすすめ
ステンレス鋼製スライドレール ESR13の型番ESR13-18のページです。
型番ESR13-18に関する仕様情報を記載しております。
ステンレス鋼製スライドレール ESR13のレビュー
この商品のレビューはありません
