ステンレス鋼製スライドレール ESR1
- 通常単価(税別)
- 3,791円
- 税込単価
- 4,170円
【特長】・3/4スライドの2段引スライドレールです・ステンレス鋼製で耐食性に優...
詳細情報を確認する閲覧中の商品と併せてご検討ください
－閉じる
ESR1-16の仕様・寸法情報
用途
直線引き出し用
スライド方式
2段引
レール材質
[ステンレス] ステンレス(SUS304)
ストローク（範囲）(mm)
151～350
レール長さ（範囲）(mm)
351～550
定格荷重［2本使用時］（範囲）(N)
401～600
高さ(mm)
9.6
幅(mm)
35.4
レール表面処理
素地
ストローク(mm)
304.8
レール長さ(mm)
406.4
定格荷重(2本使用時)(N)
422
商品情報
ステンレス鋼製スライドレール ESR1の仕様
ステンレス鋼製スライドレール ESR1 イメージ
ステンレス鋼製スライドレール ESR1の寸法例
（単位：mm）
ステンレス鋼製スライドレール ESR1の寸法図
| 型番 | 部品名 | 材料 | 仕上／色 |
|---|---|---|---|
| （1） | アウターレール | ステンレス鋼（SUS304） | 素地 |
| （2） | インナーレール | ステンレス鋼（SUS304） | 素地 |
| （3） | リテーナー | ステンレス鋼（SUS304） | 素地 |
| （4） | ボール | ステンレス鋼（SUS304） | - |
| （5） | スライドガイド | ポリアセタール（POM） | ホワイト |
（単位：mm）
| 品番 | レール長さ | 移動距離 | A | B | C | D | E | F | G | 耐荷重N/ペア | 耐荷重kgf/ペア |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ESR1-12 | 304.8 | 228.6 | - | 152.4 | 254 | - | 149.2 | 260.3 | 273 | 481N/ペア | 49kgf/ペア |
| ESR1-14 | 355.6 | 279.4 | - | 203.2 | 304.8 | - | 200 | 311.1 | 323.8 | 461N/ペア | 47kgf/ペア |
| ESR1-16 | 406.4 | 304.8 | - | 254 | 355.6 | - | 250.8 | 361.9 | 374.6 | 422N/ペア | 43kgf/ペア |
| ESR1-18 | 457.2 | 330.2 | 203.2 | 304.8 | 406.4 | 212.7 | 301.6 | 412.7 | 425.4 | 402N/ペア | 41kgf/ペア |
| ESR1-20 | 508 | 381 | 228.6 | 355.6 | 457.2 | 238.1 | 352.4 | 463.5 | 476.2 | 363N/ペア | 37kgf/ペア |
| ESR1-22 | 558.8 | 406.4 | 254 | 406.4 | 508 | 263.5 | 403.2 | 514.3 | 527 | 333N/ペア | 34kgf/ペア |
| ESR1-24 | 609.6 | 432.8 | 279.4 | 457.2 | 558.8 | 288.9 | 454 | 565.1 | 577.8 | 294N/ペア | 30kgf/ペア |
| ESR1-26 | 660.4 | 482.6 | 304.8 | 508 | 609.6 | 314.3 | 504.8 | 615.9 | 628.6 | 265N/ペア | 27kgf/ペア |
| ESR1-28 | 711.2 | 508 | 330.2 | 558.8 | 660.4 | 339.7 | 555.6 | 666.7 | 679.4 | 245N/ペア | 25kgf/ペア |
注意・禁止事項
- ※ インナーレールとアウターレールの組み合わせを変えないでください。
- ※ 上表の耐荷重は、引き出し側レールを伸ばした時のレール中央部での静止荷重です。
この商品の推奨ねじ
- M4バインド、またはM4トラスねじ
詳細情報
基本情報
【特長】
・3/4スライドの2段引スライドレールです
・ステンレス鋼製で耐食性に優れる（一部、樹脂部品を使用）
・レールを全開にすると、摩擦抵抗によりブレーキがかかり止まります。さらに強く引くとレールを取り外せます
【用途】
・引き出しやユニットの移動に最適
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

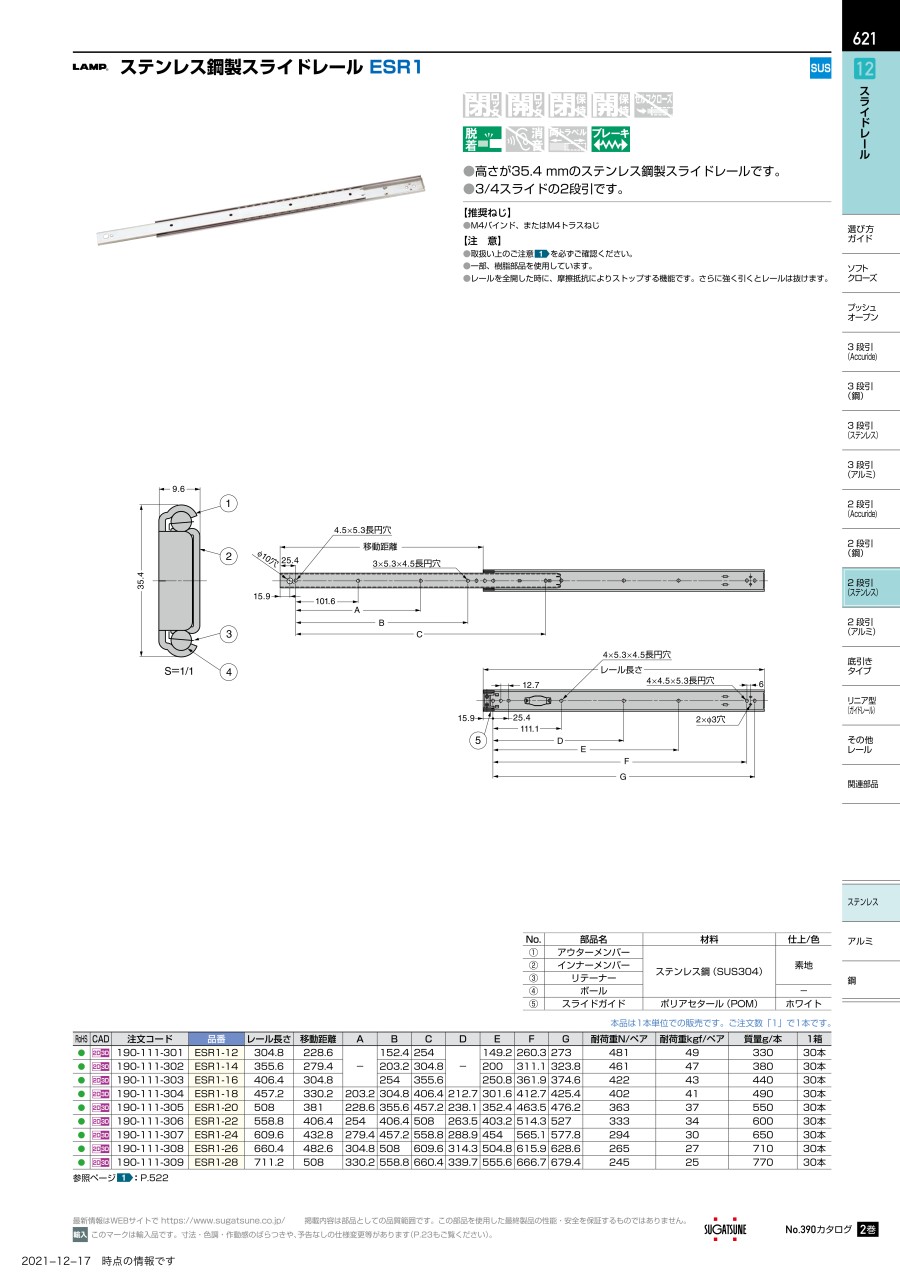

カタログ
類似品類似品をすべて見る
商品担当おすすめ
ステンレス鋼製スライドレール ESR1の型番ESR1-16のページです。
型番ESR1-16に関する仕様情報を記載しております。
ステンレス鋼製スライドレール ESR1のレビュー
この商品のレビューはありません
