ステンレス鋼製スライドレール 272SL【2個入り】
- 通常単価(税別)
- 6,799円～9,466円
- 税込単価
- 7,479円～10,413円
3/4スライドの2段引のステンレス鋼製スライドレール。【特長】・レール内部にポ...
詳細情報を確認する- 用途
- 直線引き出し用
- スライド方式
- 2段引
- レール材質
- ステンレス鋼(SUS304)
- 定格荷重［2本使用時］（範囲） (N)
- ～200
- 高さ (mm)
- 9.6
- 幅 (mm)
- 27
- レール表面処理
- 素地
未確定：候補が5型番あります。
商品情報
ステンレス鋼製スライドレール 272SLの仕様
ステンレス鋼製スライドレール 272SL イメージ
ステンレス鋼製スライドレール 272SLの寸法例
（単位：mm）
ステンレス鋼製スライドレール 272SLの寸法図1
ステンレス鋼製スライドレール 272SLの寸法図2
| 型番 | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| （1） | アウターレール | ステンレス鋼（SUS304） | 素地 |
| （2） | インナーレール | ステンレス鋼（SUS304） | 素地 |
| （3） | リテーナー | ステンレス鋼（SUS304） | 素地 |
| （4） | ボール | ステンレス鋼（SUS304） | - |
（単位：mm）
| 品番 | レール長さ | 移動距離 | A | B | C | D | E | F | 耐荷重 N/ペア | 耐荷重 kgf/ペア |
|---|---|---|---|---|---|---|---|---|---|---|
| 272SL-300 | 300 | 220 | 165 | 236 | - | - | 230 | 245 | 177N/ペア | 18kgf/ペア |
| 272SL-350 | 350 | 261 | 206 | 277 | - | - | 280 | 295 | 167N/ペア | 17kgf/ペア |
| 272SL-400 | 400 | 301 | 246 | 317 | - | 362.5 | 330 | 345 | 157N/ペア | 16kgf/ペア |
| 272SL-450 | 450 | 333 | 278 | 349 | 395 | 410 | 380 | 395 | 147N/ペア | 15kgf/ペア |
| 272SL-500 | 500 | 373 | 318 | 389 | 445 | 460 | 430 | 445 | 137N/ペア | 14kgf/ペア |
注意・禁止事項
- ※ インナーレールとアウターレールの組み合わせを変えないでください。
- ※ このレールは、構造上ディスコネクトレバーがアウターレール上の板ばね等の上を通過する際に接触音が発生します。あらかじめご了承願います。
- ※ 上表の耐荷重は、引き出し側レールを伸ばした時のレール中央部での静止荷重です。
詳細情報
基本情報
3/4スライドの2段引のステンレス鋼製スライドレール。
【特長】
・レール内部にポリアミドを使用し、ステンレス鋼製で耐食性に優れる。
・レバー操作でインナーレールを取り外せる。
【用途】
・引き出しやユニットの移動に最適。

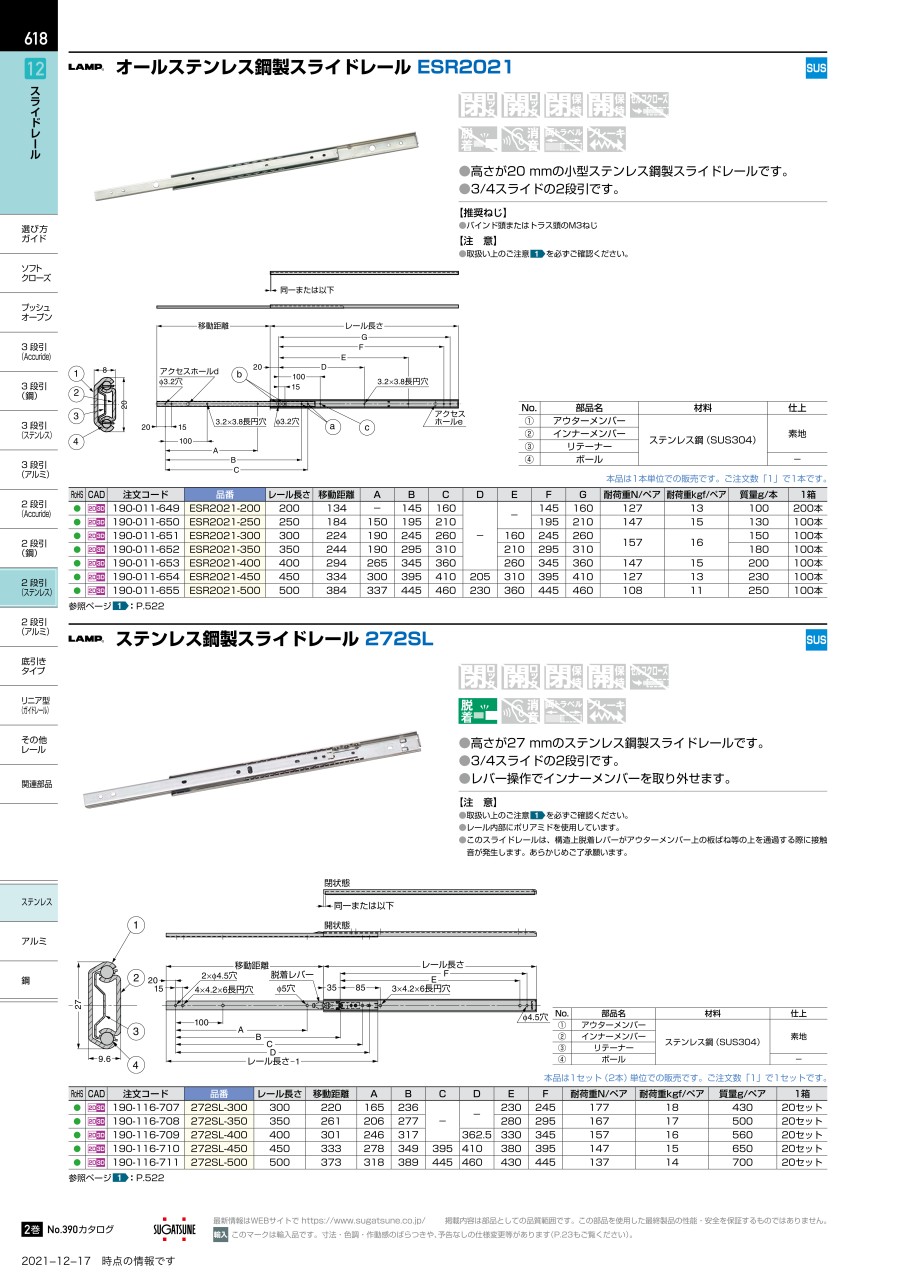

カタログ
商品担当おすすめ
ステンレス鋼製スライドレール 272SLのレビュー
引出し部位ガイドレールの一つとして利用
4
4.02020/02/27
当社にて試作開発中商品に対する構成部品（引出し部位ガイドレール）の一つとして使用しました。平素より種々の商品開発をするに...もっと読む
0人が参考にしています。
