ワンタッチステーキャッチ機構付（左右あり）_S-20
- 通常単価(税別)
- 1,227円
- 税込単価
- 1,350円
通常出荷日：在庫品1日目当日出荷可能
【特長】・安全対策に最適です。【本体材質】・スチール製です。
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
図は左用です。
製品仕様
| 型番 | 仕様 | 引張荷重N/1本 | 引張荷重kgf/1本 | 質量g |
|---|---|---|---|---|
| S-20R | 右用 | 410 | 41.8 | 122 |
| S-20L | 左用 |
製品構成
| No. | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| （1） | ベースA | 鋼（SPCC） | クロムめっき |
| （2） | ベースB | ||
| （3） | ぱねA | 鋼（SK） | |
| （4） | ぱねB | - | |
| （5） | スチールポール | 鋼（SWRCH） | |
| （6） | 丸座金 | 鋼（SPCC） | クロムめっき |
| （7） | L金具（大） | ||
| （8） | 座金 | ニッケルめっき | |
| （9） | 座金 | ポリアミド（PA） | - |
| （10） | 中心鋲 | 鋼（SWRM） | クロムめっき |
| （11） | 鋲 | 黄銅 | すず・コバルト合金めっき |
使用例
取付例-左用
注意・禁止事項
注意・禁止事項
- 扉質量によっては、キャッチ機構が効かない場合もあります。
- 本製品を板金に取り付ける場合、取付面側（筐体側）に必ずねじの逃げ加工（面取り）を行ってください。ねじ頭部を浮かせずに製品の固定ができます。

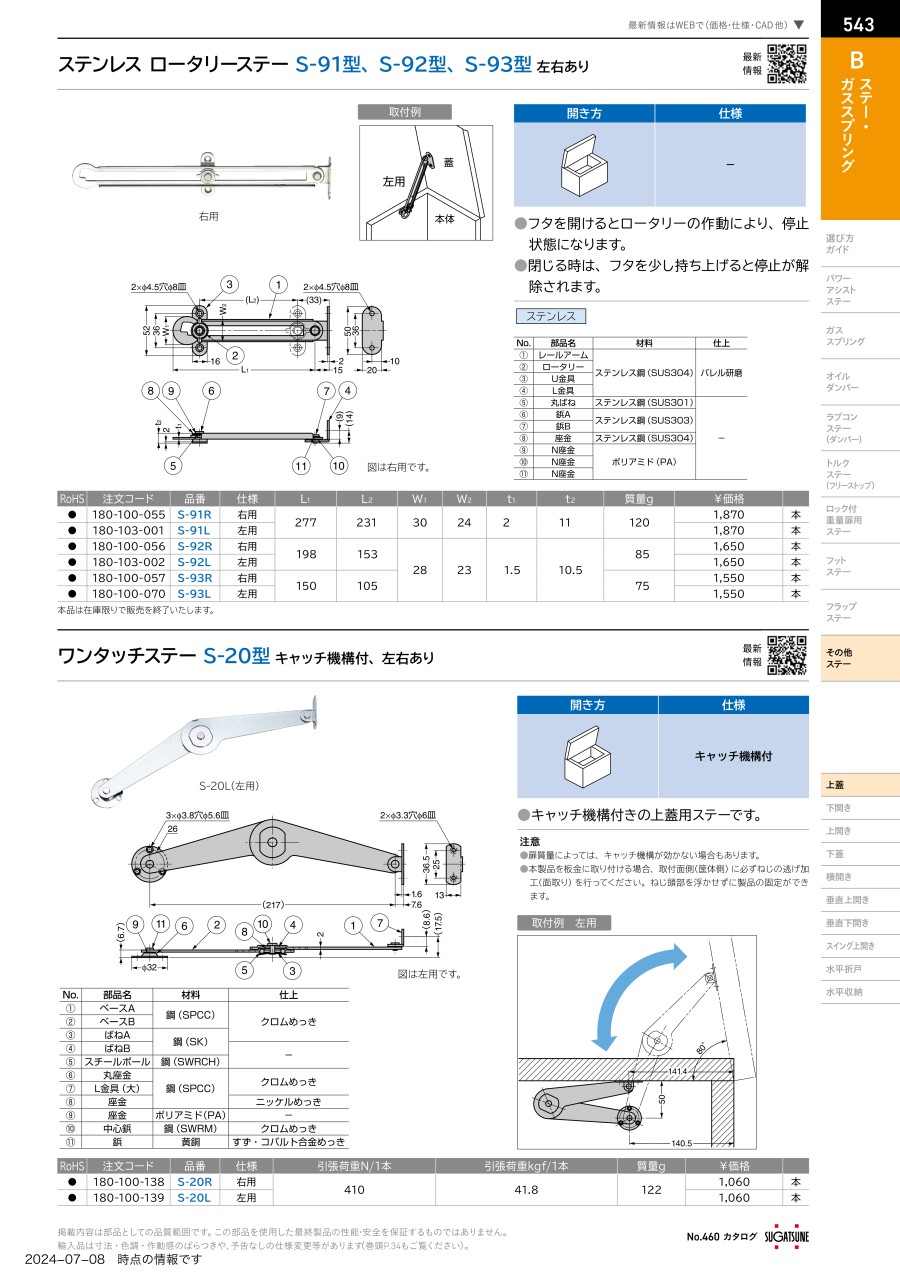

カタログ
