スガツネ工業

LAMP ソフトダウンステー SDS-100-TV型・SDS-C100-TV型

Name: LAMP ソフトダウンステー SDS-100-TV型・SDS-C100-TV型
Brand: スガツネ工業
SKU: 221000123416
Rating: 4.5 (2 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（2件）

通常単価(税別): 2,085円～2,372円

税込単価: 2,294円～2,609円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

LAMP ソフトダウンステー SDS-100型・SDS-C100型

通常価格(税別)： 2,040円 (税込価格：2,244円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

ソフトダウンステー重量扉用（2本使い用） HDS-10

通常価格(税別)： 3,074円 (税込価格：3,381円)

通常出荷日：在庫品1日目

ラプコン機構を搭載した下開き扉用のソフトダウンステーです。【特長】・使用温度：...

詳細情報を確認する

扉の開き方
下開き
種類
ダンパーステー
ストッパー
全閉時ストップ
ストッパー解除方法
なし
ダンパー方向
開く方向
材質
ABS樹脂
伸縮時長さ【範囲選択】 (mm)
～150
伸長時長さ (mm)
127

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が8型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

ホワイト、ブラック

LAMP ソフトダウンステー SDS-100-TV型・SDS-C100-TV型製品仕様2

マウンティングプレートSDS-A

開き方	型番	仕様	左右兼用	扉の最大モーメント
下開き	SDS-100W（B）-TV	-	○	0.49～1.18N・m/1本（5～12kgf・cm/1本）
	SDS-100W（B）-TVZ	-		1.62～3.68N・m/1本（16.5～37.6kgf・cm/1本）
	SDS-C100W（B）-TV	キャッチ付		0.49～1.18N・m/1本（5～12kgf・cm/1本）
	SDS-C100W（B）-TVZ	キャッチ付		1.62～3.68N・m/1本（16.5～37.6kgf・cm/1本）

No.	部品名	材料	仕上／色
（1）	本体	ABS樹脂	ホワイト、ブラック
（2）	アーム	鋼（SPCC）	ニッケルめっき
（3）	受座金具
（4）	マウンティングプレート

本体

型番	仕様	色	蓋の最大モーメントN・m/1本	蓋の最大モーメントkgf･cm/1本
SDS-100W-TV	キャッチなし	ホワイト	0.49～1.18	5～12
SDS-100B-TV	キャッチなし	ブラック
SDS-C100W-TV	キャッチ付	ホワイト
SDS-C100B-TV	キャッチ付	ブラック
SDS-100W-TVZ	キャッチなし	ホワイト	1.62～3.68	16.5～37.6
SDS-100B-TVZ	キャッチなし	ブラック
SDS-C100W-TVZ	キャッチ付	ホワイト
SDS-C100B-TVZ	キャッチ付	ブラック

SDSガラス扉用フェイスプレート、スペーサー

型番	材料	仕上／色	質量g
SDS-50G-CR	亜鉛合金（ZDC）／ABS樹脂	クロムめっき／ブラック	25
SDS-50G-BL	亜鉛合金（ZDC）／ABS樹脂	ブラック焼付塗装／ブラック	25

使用例

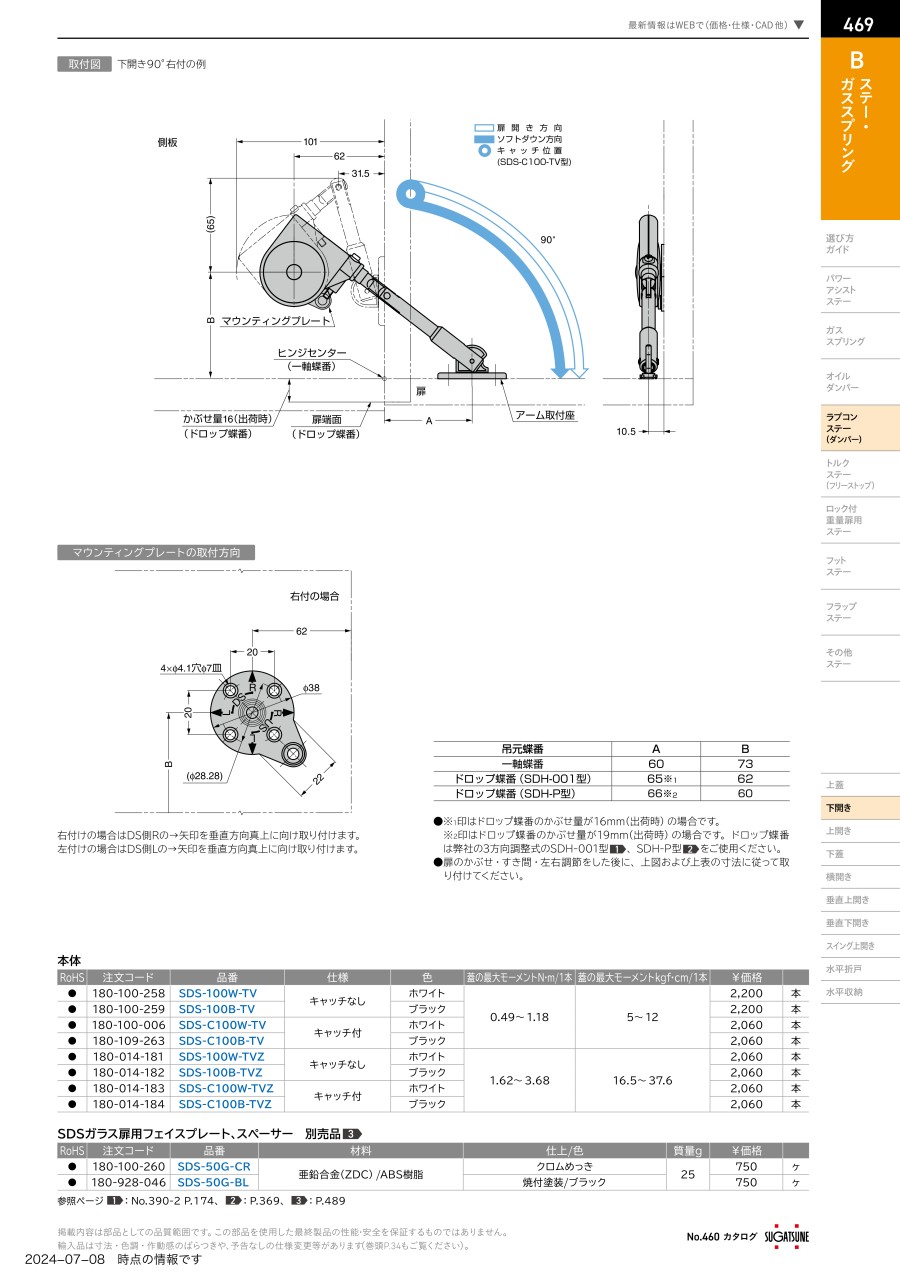

取付図

LAMP ソフトダウンステー SDS-100-TV型・SDS-C100-TV型使用例2

右付けの場合はDS側Rの⇒矢印を垂直方向真上に向け取り付けます。
左付けの場合はDS側Lの⇒矢印を垂直方向真上に向け取り付けます。

吊元蝶番	A	B
一軸蝶番	60	73
ドロップ蝶番（SDH-001型）	65※	62

※印はドロップ蝶番のかぶせ量が16mm（出荷時）の場合です。

型番リスト

表示件数

型番

扉モーメント／軸トルク

(N・m)

仕様

色

注文コード

RoHS?

最小発注数量

0.49～1.18	キャッチなし	ブラック	180-100-258	-	1個
1.62～3.68	キャッチなし	ブラック	180-014-182	-	1個
0.49～1.18	キャッチなし	ホワイト	180-100-259	-	1個
1.62～3.68	キャッチなし	ホワイト	180-014-181	-	1個
0.49～1.18	キャッチ付	ブラック	180-209-263	-	1個
1.62～3.68	キャッチ付	ブラック	180-014-184	-	1個
0.49～1.18	キャッチ付	ホワイト	180-100-006	10	1個
1.62～3.68	キャッチ付	ホワイト	180-014-183	-	1個

通常単価(税別) (税込単価)	通常出荷日

2,372円 ( 2,609円 )	在庫品1日目当日出荷可能
2,085円 ( 2,294円 )	在庫品1日目当日出荷可能
2,330円 ( 2,563円 )	4日目
2,285円 ( 2,514円 )	4日目
2,307円 ( 2,538円 )	在庫品1日目当日出荷可能
2,223円 ( 2,445円 )	4日目
2,105円 ( 2,316円 )	在庫品1日目当日出荷可能
2,085円 ( 2,294円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

ラプコン機構を搭載した下開き扉用のソフトダウンステーです。
【特長】
・使用温度：0℃～40℃。
・左右兼用で、取り付けが簡単です。
・SDS-C100-TV型（キャッチ付）には扉が閉じた状態を保持するキャッチを組み込んでいます。
・SDS-100-TV型（キャッチなし）を使用する場合は、別にキャッチが必要です。
・3方向調節式ドロップ蝶番 SDH-001型、SDH-P型が最適です。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

LAMP ソフトダウンステー SDS-100-TV型・SDS-C100-TV型のレビュー

4.5平均満足度：4.52件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

製品筐体のカバー及び扉部に使用しています

満足度：5.02019/02/26

得意先様での利用環境や使い勝手、ご要望を考慮しこの商品を選定しました。性能面（ラプコン機構によるソフト開閉）には満足して...もっと読む

2人が参考にしています。

扉に使用

満足度：4.02019/02/13

縦800×横800の観音開きの扉を上下に開くように加工してカウンターにするために購入しました。デザイン性がよかったので選...もっと読む

2人が参考にしています。
