LAMP ソフトダウンステー_NSDX-20（R／L）K
- 通常単価(税別)
- 3,114円～3,344円
- 税込単価
- 3,425円～3,678円
通常出荷日：在庫品1日目当日出荷可能
扉をゆっくりおろせて安全対策に最適なステーです。【特長】・ラプコン機構を搭載した上蓋用のソフトダウンス...
詳細を確認
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
寸法図
製品仕様
外観
| 開き方 | 仕様 | 左右兼用 | 蓋の最大モーメント | |
|---|---|---|---|---|
| 上蓋 | キャッチ付き | - | 1.96～6.86N・m/1本 （20～70kgf・cm/1本） | |
| No. | 部品名 | 材料 | 仕上／色 | ||||
|---|---|---|---|---|---|---|---|
| （1） | 本体 | 亜鉛合金（ZDC） | ニッケルめっき | ||||
| （2） | マウンティングプレート | 鋼（SPCC） | |||||
| （3） | アーム | ||||||
| （4） | スリーブ | ポリアセタール（POM） | ブラック | ||||
| （5） | 調節ねじ | 鋼（SWCH） | ニッケルめっき | ||||
| （6） | 座金 | 鋼（SPCC） | |||||
| （7） | 座金軸 | 鋼（SWCH） | |||||
| （8） | 十字穴付トラスねじ（M4×5） | ||||||
| 型番 | 仕様 | 主材料 | 仕上 | 蓋の最大モーメント N・m/1本 | 蓋の最大モーメント kgf・cm/1本 | 質量g | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| NSDX-20RK | 右用 | 亜鉛合金（ZDC）/鋼 | ニッケルめっき | 1.96～6.86 | 20～70 | 181 | ||||
| NSDX-20LK | 左用 | |||||||||
使用例
取り付け図
上蓋105°右付の例。左付は左右対称となる。
詳細情報
基本情報
扉をゆっくりおろせて安全対策に最適なステーです。
【特長】
・ラプコン機構を搭載した上蓋用のソフトダウンステーです。
・取付位置により、全開時の角度が70°、105°になります。
・調整ねじで扉の閉じ速度が調整できます。
・アルミフレーム取付用のASセットもあります。
・使用温度：0℃～40℃。
・付属品：取付座金 NSDX-SZ、十字穴付バインドタッピンねじ3.5×15。
【用途】
・扉が最大に開いた状態を保持するキャッチを組み込んでいる。

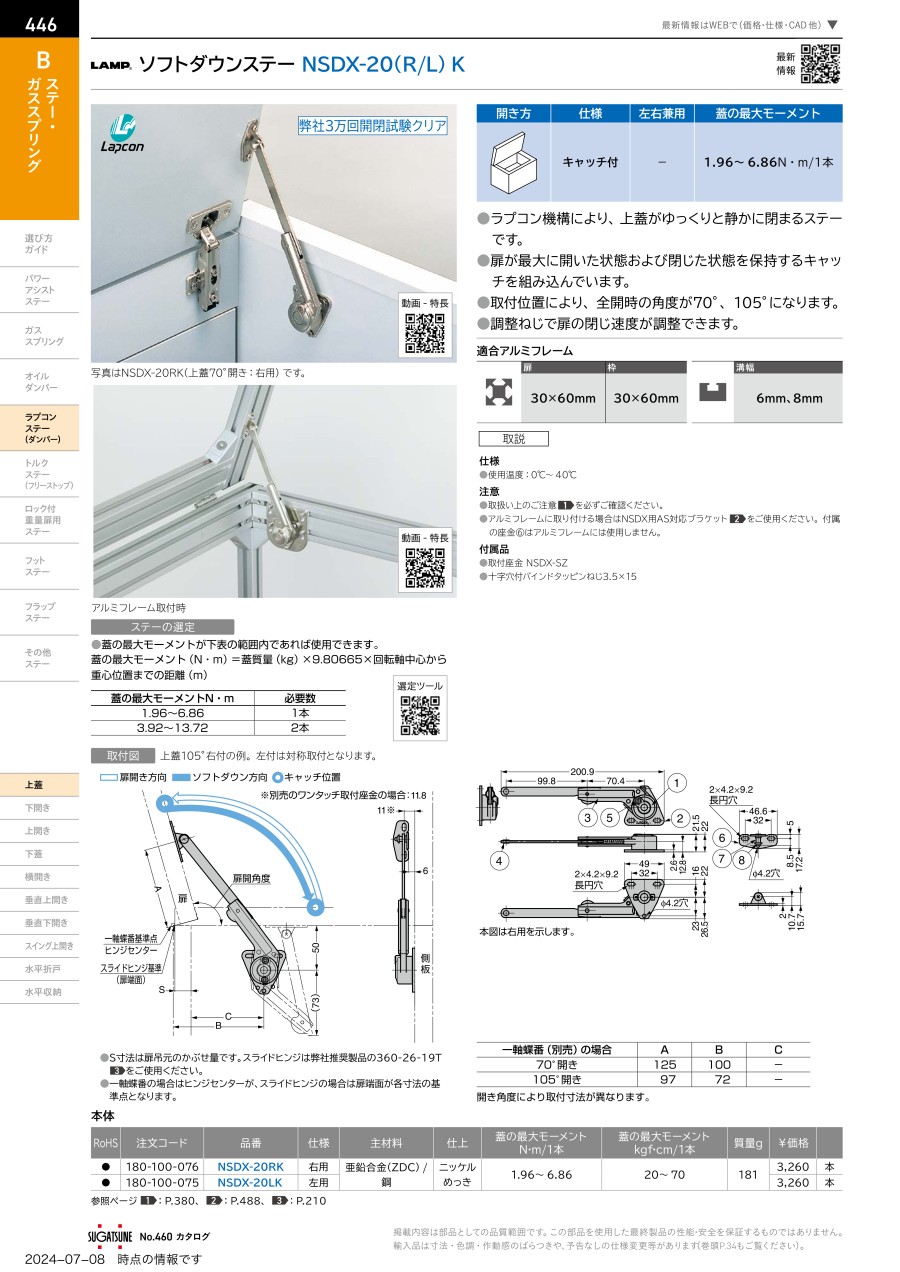

カタログ
商品担当おすすめ
LAMP ソフトダウンステー_NSDX-20（R／L）Kのレビュー
工場内ボックスの安全対策にて使用しました
5
5.02016/08/31
工具を使い慣れていない女性でも簡単に取り付けることができました。ゆっくりと降りてくる仕様になっておりいきなり閉まることが...もっと読む
1人が参考にしています。
検査機に使用しています
4
4.02023/04/17
検査機の上蓋の部分に取り付けて閉めるときの安全対策としてアルミフレーム製の架台に使っています。問題なく使用できている同型...もっと読む
0人が参考にしています。
