スガツネ工業

ステンレス鋼製重量用フラップステー LB-S350、LB-S450

ステンレス鋼製重量用フラップステー LB-S350、LB-S450

ご注意

  • スガツネ工業社のカタログ定価改定により、2020年2月1日より一部商品の価格が変更となります。
    価格改定がある商品はWOS（弊社WEB見積・注文ページ）にメッセージを掲載いたしますのでご確認ください。
未確定：候補が2型番あります。
数量：

商品情報

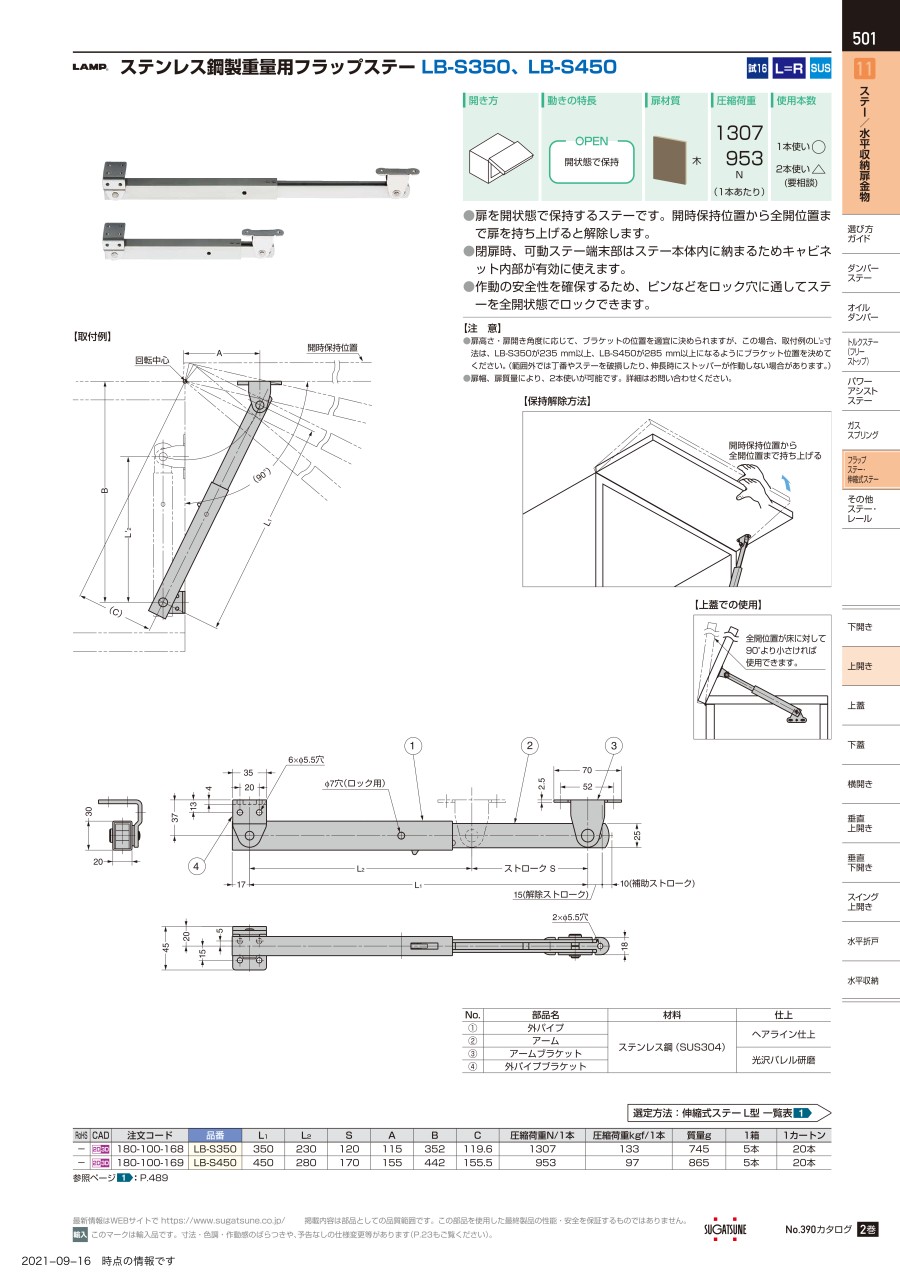

外形図

ステンレス鋼製重量用フラップステー LB-S350、LB-S450 外形図

寸法図

製品仕様

No.部品名材料仕上
（1）外パイプステンレス鋼（SUS304）ヘアライン仕上
（2）アーム
（3）アームブラケット光沢バレル研磨
（4）外パイプブラケット
型番仕様左右兼用使用本数圧縮荷重
LB-S350全開時
保持		○1本使い
（2本使いは要相談）		1,307 N/1本
（133 kgf/1本）
LB-S450953 N/1本
（97 kgf/1本）

規格表

型番L1L2SABC圧縮荷重N/1本圧縮荷重kgf/1本質量g
LB-S350350230120115352119.61,307133745
LB-S450450280170155442155.595397865

使用例

ステンレス鋼製重量用フラップステー LB-S350、LB-S450 使用例1

取付例

ステンレス鋼製重量用フラップステー LB-S350、LB-S450 使用例2

保持解除方法
全開状態からさらに少し持ち上げる

注意・禁止事項

  • 上開き。
  • 扉高さ、扉開き角度に応じて、ブラケットの位置を適宜に決められますが、この場合、取付例のL'2寸法は、LB-S350が235mm以上、LB-S450が285mm以上になるようにブラケット位置を決めてください。（範囲外では蝶番やステーを破損したり、伸長時にストッパーが作動しない場合があります。）
  • 扉幅、扉質量により、2本使いが可能。
  • 使用扉のサイズは、伸縮式ステーL型一覧表を参考に算出。

型番リスト

表示件数
  • 1
    • 型番
    LB-S350
    LB-S450

    伸長時長さ

    (mm)

    圧縮荷重／ステー反力（圧縮時）

    (N)

    ストローク

    (mm)

    		最小発注数量
    350
    1307
    120
    1個
    450
    953
    170
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    9,350円
    ( 10,285円 )
    在庫品1日目当日出荷可能
    10,370円
    ( 11,407円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    扉を全開状態で保持するステーです。
    【特長】
    ・ステンレス製で、耐食性に優れています。
    ・全開状態でさらに少し扉を持ち上げると解除します。
    ・作動の安全性を確保するため、ピンなどをロック穴に通してステーを全開状態でロックできます。
    【用途】
    ・各種小型扉などに使用。

    ご注意

    • スガツネ工業社のカタログ定価改定により、2020年2月1日より一部商品の価格が変更となります。
      価格改定がある商品はWOS（弊社WEB見積・注文ページ）にメッセージを掲載いたしますのでご確認ください。

    商品担当おすすめ

    • LAMP ラプコンステー SLU-ELAN型 画像

      スガツネ工業

      LAMP ラプコンステー SLU-ELAN型

      扉の開閉動作をソフトかつスムーズにコントロールするステー。ラプコンの働きにより、扉の開閉動作をソフト&スムーズにコントロール。わずかな力で扉を開けられ、また、任意の位置で扉を止められる。

    • LAMP ソフトダウンステー SDS-100-TV型・SDS-C100-TV型 画像

      スガツネ工業

      LAMP ソフトダウンステー SDS-100-TV型・SDS-C100-TV型

      ラプコン機構を搭載した下開き扉用のソフトダウンステー。使用温度:0～40℃。左右兼用で、取り付けが簡単。SDS-C100-TV型（キャッチ付）には扉が閉じた状態を保持するキャッチを組み込み。SDS-100-TV型（キャッチなし）を使用する場合は、別にキャッチが必要。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
