ステンレス鋼製ロック付重量扉用ステー YA-2020型 ワイヤーなし
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
本図は右取付用を示します。左取付用は対称となります。
製品仕様
| No. | 部品名 | 材 料 | 仕 上 |
|---|---|---|---|
| （1） | アウタープレート | ステンレス鋼（SUS304） | 光沢バレル研磨 |
| （2） | アーム | ステンレス鋼（SUS304） | 光沢バレル研磨 |
| （3） | スライドグリップ | ステンレス鋼（SUS304） | 光沢バレル研磨 |
| （4） | アームブラケット | ステンレス鋼（SUS304） | 光沢バレル研磨 |
| （5） | ベースブラケット | ステンレス鋼（SUS304） | 光沢バレル研磨 |
ステンレス鋼製ロック付重量扉用ステー YA-2020型 ワイヤーなしの取付例
※ 本図は右取付用を上方から見た状態を示し、左取付用は対称となります。
ステンレス鋼製ロック付重量扉用ステー YA-2020型 ワイヤーなし
グリップによるロック解除方法
規格表
| 型 番 | 仕 様 | 引張荷重 | 圧縮荷重 | 質量 |
|---|---|---|---|---|
| YA-2020L | 左用 | 1470N（150kgf） | 588N（60kgf） | 630g |
| YA-2020R | 右用 | 630g |
注意・禁止事項
※ ロックを解除する時は扉を支えながら片側ずつ行ってください。
※ 回転中心の位置により、扉開き角度や取付位置が変わります。
詳細情報
基本情報
扉を全開にすると、自動的にロックするあおり止めステー（重量扉用）。
【特長】
・グリップをスライドさせると、ロックを解除できる。
・ストップ位置までグリップをスライドさせると、ロック解除状態を保持。
・ロック解除状態を保持している時は表示窓が赤色になる。（表示付）
・ステンレス鋼製で耐食性に優れる。
・上蓋扉や上開き扉に2本使い（左右各1本）でも使用可能。
【用途】
・重量扉の安全対策に。

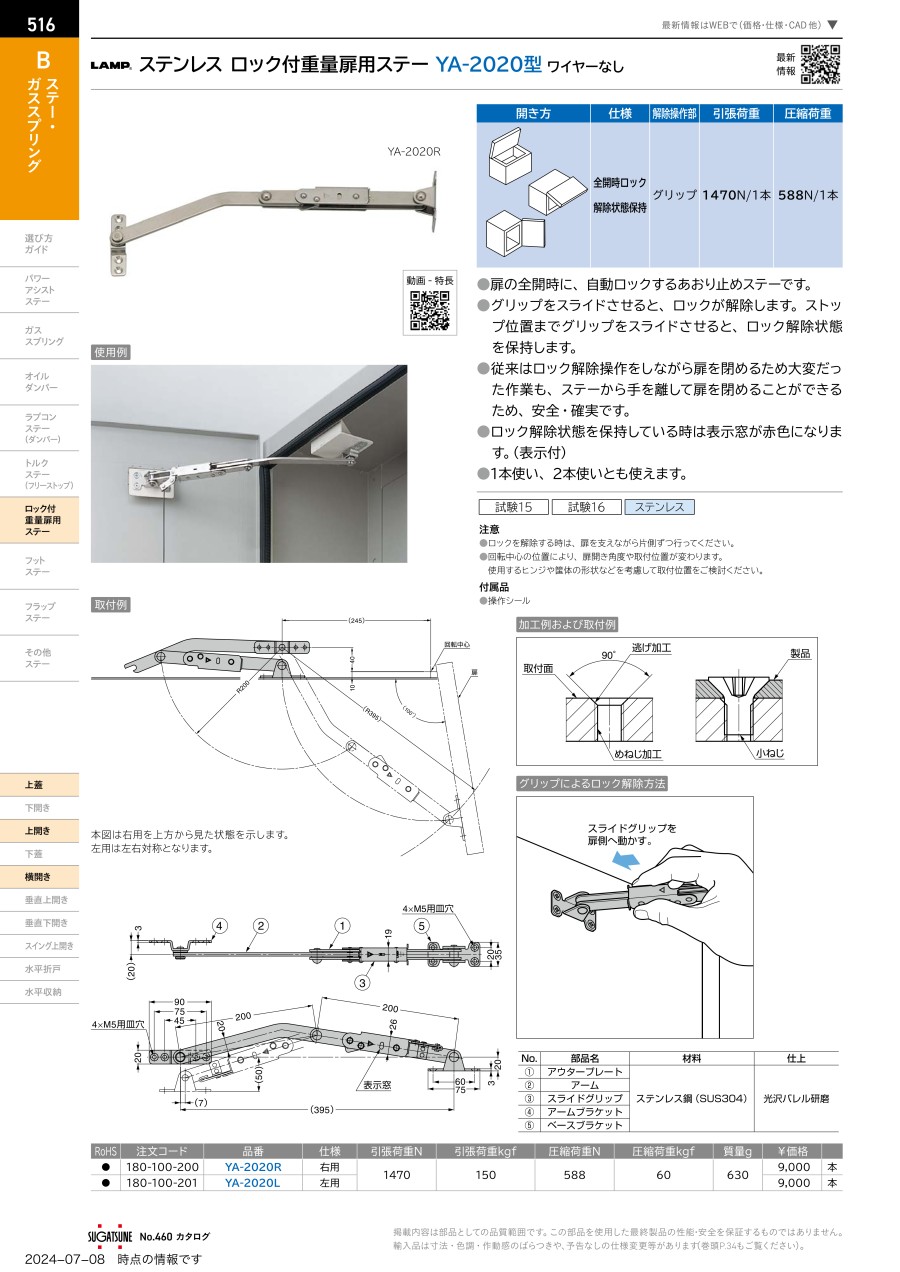

カタログ
