LAMP ステンレス鋼製スプリングステー S-YT型 側板付
- 通常単価(税別)
- 2,106円～2,349円
- 税込単価
- 2,317円～2,584円
小さな力で蓋を開けることができ、全開位置で保持できます。【特長】・側板付と背板付の2通りの取付位置があ...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

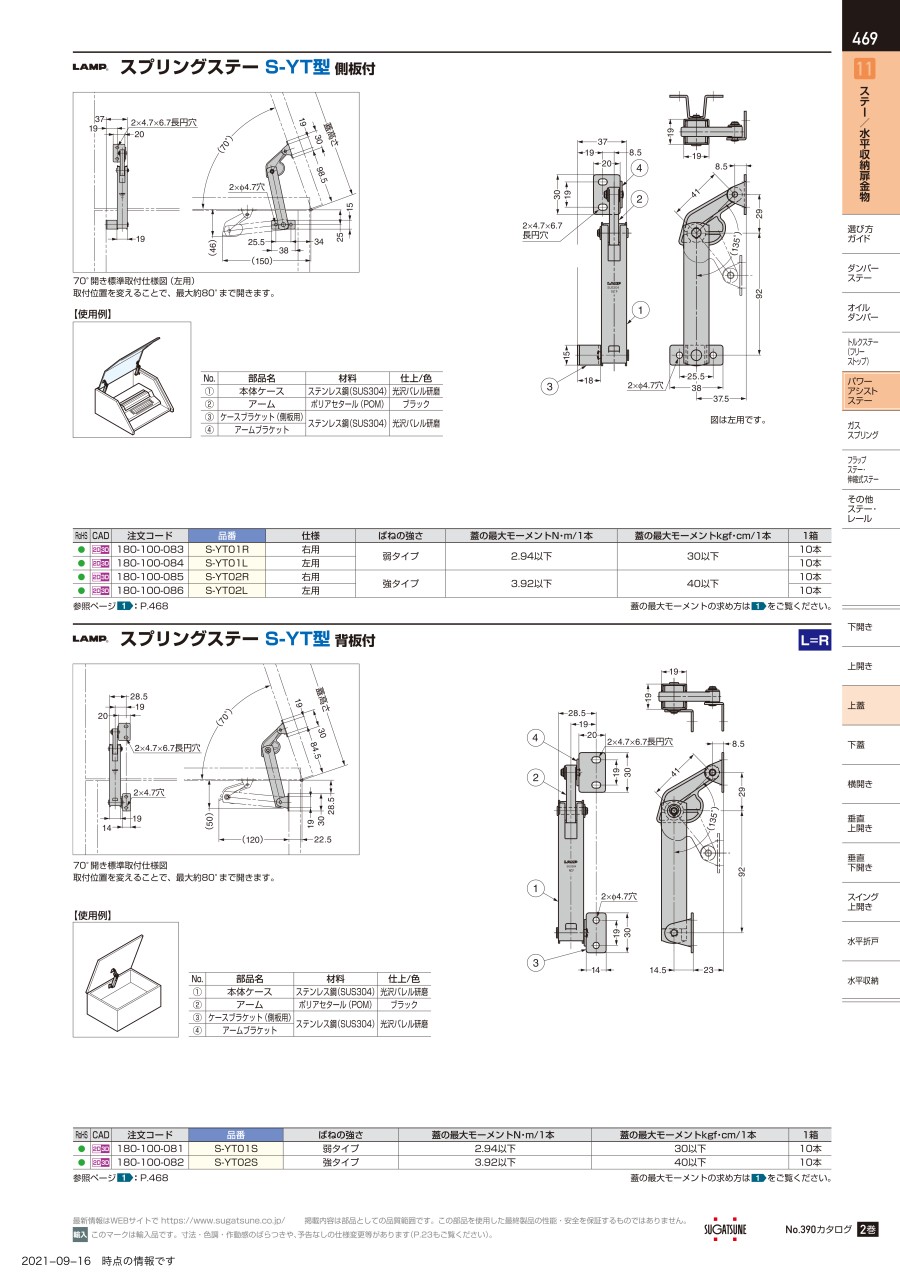

外形図
部品名、材料、仕上／色と連携
製品仕様
側板付（右用）
（左）背板付（右）側板付
上扉モーメント=約2.94N・m（約30kgf/1本）
上扉の最大モーメント=扉質量（kg）×9.80665×回転中心から重心位置までの距離G（m）
注意
取付位置や開き角度によっては上扉モーメントの数値とはずれが生じる、結果はあくまでも選定の目安として考える。
部品名、材料、仕上／色
| No. | 部品名 | 材料 | 仕上／色 |
|---|---|---|---|
| （1） | 本体ケース | ステンレス鋼（SUS304） | 光沢バレル研磨 |
| （2） | アーム | ポリアセタール（POM） | ブラック |
| （3） | ケースブラケット（側板用） | ステンレス鋼（SUS304） | 光沢バレル研磨 |
| （4） | アームブラケット | ステンレス鋼（SUS304） | 光沢バレル研磨 |
規格表
| 型番 | 仕様 | バネの強さ | トルク |
|---|---|---|---|
| S-YT01R | 右用 | 弱タイプ | 約2.94N・m以下/1本（約30kgf・cm以下/1本） |
| S-YT01L | 左用 | 弱タイプ | |
| S-YT02R | 右用 | 強タイプ | 約3.92N・m以下/1本（約40kgf・cm以下/1本） |
| S-YT02L | 左用 | 強タイプ |
使用例
70°開き標準取付仕様図（左用）
取付位置を変えることで最大約80°まで開く。
詳細情報
基本情報
小さな力で蓋を開けることができ、全開位置で保持できます。
【特長】
・側板付と背板付の2通りの取付位置があり、側板付には右仕様、左仕様があります。
・本体、ばねはステンレス鋼（SUS304）製で耐食性に優れています。
・樹脂部品と金属部品を簡単に分別できます。
【用途】
・蓋の質量により2種類のばねの強さが選べる。
