マグネットキャッチ MC-IS4F型 埋込型ヨーク可動タイプ
- 通常単価(税別)
- 268円
- 税込単価
- 295円
通常出荷日：在庫品1日目当日出荷可能
頑丈な埋込型ヨーク可動タイプマグネット MC-IS4Fです。【特長】・ヨーク部が可動するため、吸着面と...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
寸法図
製品仕様
製品仕様
| No. | 部品名 | 材料 | 仕上／色 |
|---|---|---|---|
| （1） | 本体 | ポリアミド（PA） | ホワイト、ブラック |
| （2） | ヨーク | 鋼 | 有色クロメート処理 |
| （3） | 磁石 | フェライト | - |
| （4） | 受座 | 鋼 | 有色クロメート処理 |
MC-IS4FBLP
- 色：ブラック
- 吸着力：24.5N／2.5kgf
- 質量7.7g
MC-IS4FWTP
- 色：ホワイト
- 吸着力：24.5N／2.5kgf
- 質量7.7g
使用例
取付方法図
注意・禁止事項
注意- ※ 吸着力にはばらつきがあります。現品にてご確認ください。
- ※ ヨーク部分を押し込むと動きが悪くなることがあるため、筒状のものを利用して、マグネットキャッチの正面のツバ部分を打込むようにして取り付けてください。
- ※ 接着剤は使用しないでください。（ヨーク部が固着することがあります。）
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
268円 ( 295円 ) | 在庫品1日目当日出荷可能 |
268円 ( 295円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
頑丈な埋込型ヨーク可動タイプマグネット MC-IS4Fです。
【特長】
・ヨーク部が可動するため、吸着面とマグネットの垂直関係が多少ずれても、吸着力を維持できます。
・付属品：受座W4。
【用途】
・扉の閉時の保持に最適。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

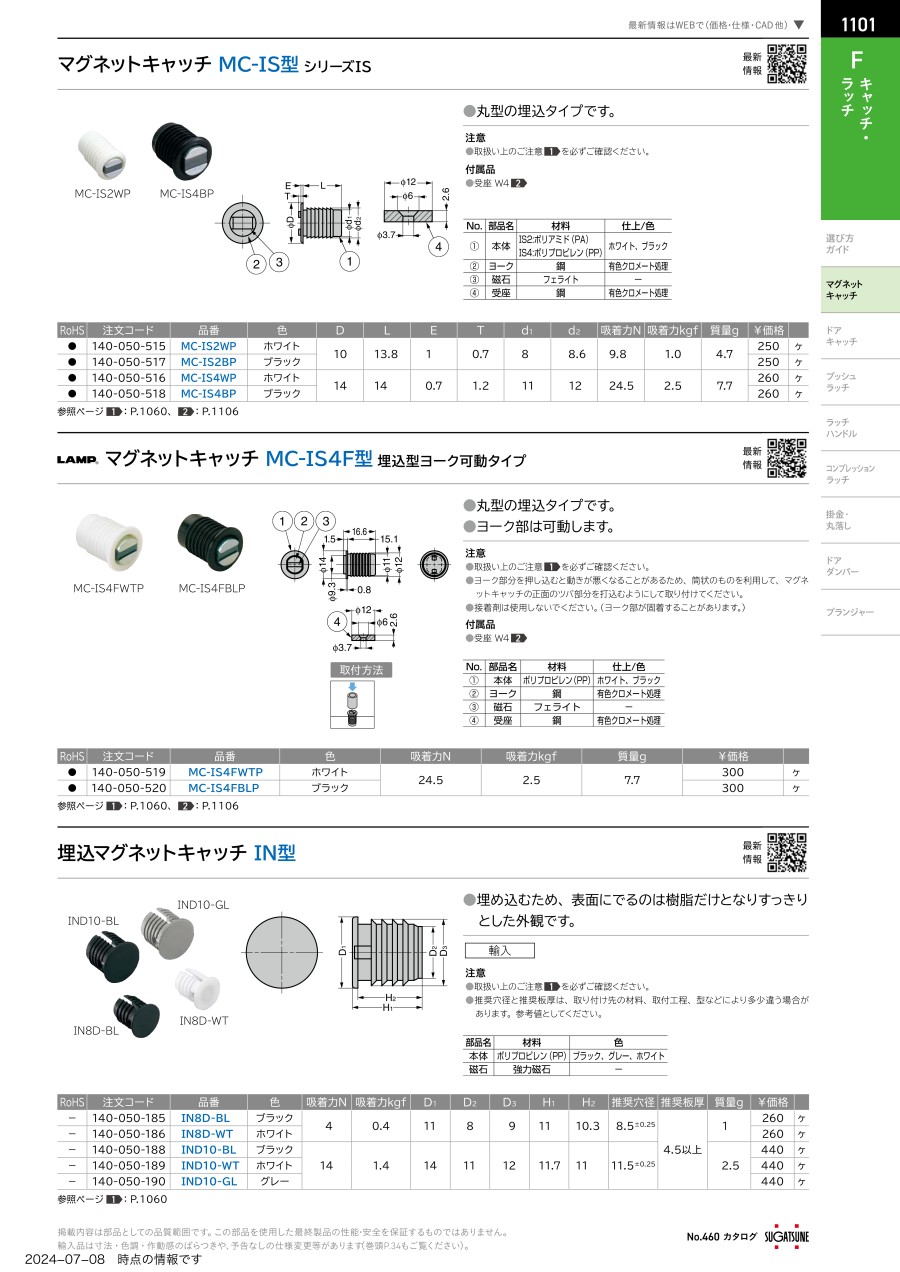

カタログ
マグネットキャッチ MC-IS4F型 埋込型ヨーク可動タイプのレビュー
撮像機器の判定装置に
5
5.02020/02/23
撮像機器の判定装置に 納期、種類共に問題なし。寸法を細かく指定できると更に使いやすい
