マグネットキャッチ_MC-FS17W
- 通常単価(税別)
- 394円
- 税込単価
- 433円
通常出荷日：4日目
扉の閉時の保持に最適。【特長】・本製品はMC-FS10の強力タイプです
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
MC-FS17Wの仕様・寸法情報
種類
マグネットキャッチ
マグネットキャッチ種類
通常タイプ
マグネットキャッチ形状
平行形面付
取付方法
面付
保持力【範囲選択】(N)
30.1～70
吸着力／引張力／保持力(N)
58.8
長さ【範囲選択】(mm)
50.1～80
長さ(mm)
64
幅【範囲選択】(mm)
～10
幅(mm)
10
本体材料
樹脂
高さ(mm)
14
本体材質（詳細）
ABS樹脂
本体仕上
素地
吸着板
なし
マグネット材料
フェライト
マグネット仕上
素地
使用環境
標準
商品情報
外形図
製品仕様
| No. | 部品名 | 材 料 | 仕上/色 |
|---|---|---|---|
| （1） | 本体 | ABS樹脂 | ホワイト |
| （2） | ヨーク | 鋼（SPCC） | 有色クロメート処理（三価） |
| （3） | 磁石 | フェライト | - |
| （4） | ばね | ポリアセタール（POM） | レッド（MC-FS17W） |
取付例
取付加工図
取付穴寸法
| 板 厚 | A |
|---|---|
| 0.8 | 55 |
| 1.0 | |
| 1.2 | 55.5 |
| 1.6 | 56 |
| 2.0 | 56.5 |
規格表
| 型 番 | 色 | 吸着力N | 吸着力kgf | 質量g |
|---|---|---|---|---|
| MC-FS17W | ホワイト | 58.8 | 6 | 17.8 |

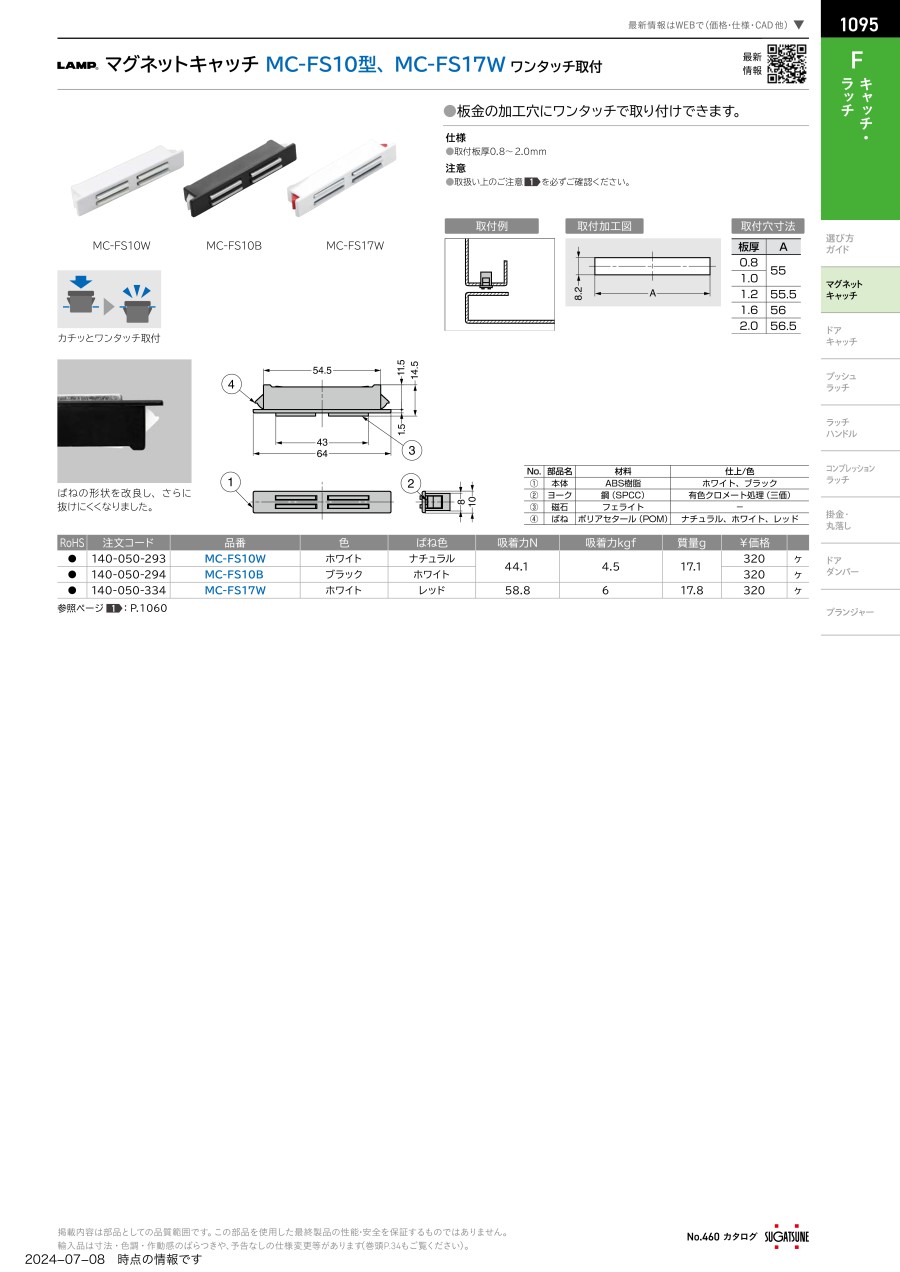

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
マグネットキャッチ_MC-FS17Wの型番MC-FS17Wのページです。
型番MC-FS17Wに関する仕様情報を記載しております。
