鍋屋バイテック

十字ノブ CK／CKT

十字ノブ CK／CKT
  • 本体 種類
    角形
  • 角型 種類
    四角・十字形
  • 本体 材質
    FC200
  • 付加機能
    なし
  • めねじ・丸穴加工
    止まり穴
  • 本体 表面処理
    チヂミ焼付塗装
  • 取付部 材質
    FC200
  • 取付部 表面処理
    なし

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が6型番あります。
数量：

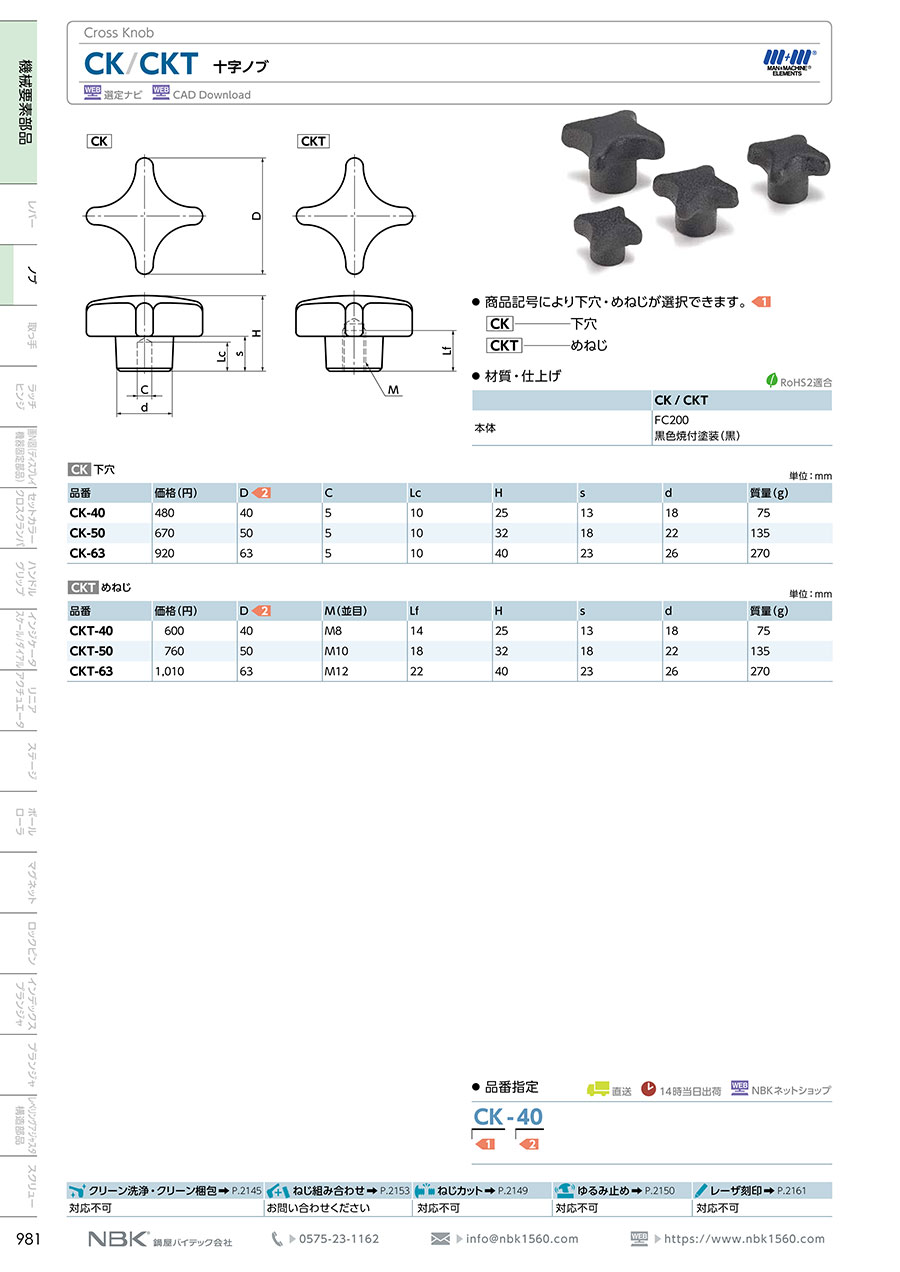

商品情報

外形図

CKの寸法図

CK

CKTの寸法図

CKT

製品仕様

CK/CKTの外観 材質・仕上げ : （本体 : FC200、黒色焼付塗装（黒））
  • 材質・仕上げ：（本体：FC200、黒色焼付塗装（黒））

規格表

CK 下穴

単位：mm
型番DCLcHsd質量（g）
CK-404051025131875
CK-5050510321822135
CK-6363510402326270

CKT めねじ

単位：mm
型番DM（並目）LfHsd質量（g）
CKT-4040M81425131875
CKT-5050M1018321822135
CKT-6363M1222402326270

型番リスト

表示件数
  • 1
    • 型番
    CK-40
    CK-50
    CK-63
    CKT-40
    CKT-50
    CKT-63

    取付部の種類

    取付部 サイズ

    取付部 長さ

    (mm)

    ノブ部 外径【範囲選択】

    (mm)

    ノブ部 外径

    (mm)

    本体 高さ

    (mm)

    		RoHS?最小発注数量
    [その他] 下穴
    5
    10
    30.1～40
    40
    25
    10
    1個
    [その他] 下穴
    5
    10
    40.1～50
    50
    32
    10
    1個
    [その他] 下穴
    5
    10
    50.1～70
    63
    40
    10
    1個
    めねじ(段付)
    M8
    14
    30.1～40
    40
    25
    10
    1個
    めねじ(段付)
    M10
    18
    40.1～50
    50
    32
    10
    1個
    めねじ(段付)
    M12
    22
    50.1～70
    63
    40
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    668円
    ( 735円 )
    4日目
    889円
    ( 978円 )
    4日目
    1,097円
    ( 1,207円 )
    4日目
    859円
    ( 945円 )
    在庫品1日目当日出荷可能
    948円
    ( 1,043円 )
    在庫品1日目当日出荷可能
    1,197円
    ( 1,317円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    スチール製十字ノブ。
    【特長】
    ・FC200、チヂミ焼付け塗装。
    ・商品記号により下穴・めねじが選択可能。
    ・CK-下穴、CKT-めねじ。
    【用途】
    ・工具不要でねじを取りつけ、取りはずしをしたい時に。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
