プラ十字ノブ KF／KGC
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が16型番あります。
商品情報
外形図
KF（おねじ）
KGC（めねじ）
製品仕様
- ねじタイプ：おねじ（KF）、めねじ（KGC）
- 色：黒（BK）、赤（RD）
- ノブ材質（共通）：ナイロン6
- KFねじ部材質：SS400、三価クロメート処理
- KGCねじ部材質：黄銅
規格表
KF（おねじ）
単位：mm
| 型番 | D | M（並目） | Lm | H | s | d | 質量（g） |
|---|---|---|---|---|---|---|---|
| KF-25-BK | 25 | M5 | 25 | 15 | 6 | 11 | 11 |
| KF-25-RD | 25 | M5 | 25 | 15 | 6 | 11 | 11 |
| KF-33-BK | 33 | M6 | 30 | 16.5 | 7 | 12 | 17 |
| KF-33-RD | 33 | M6 | 30 | 16.5 | 7 | 12 | 17 |
| KF-40-BK | 40 | M8 | 40 | 19 | 7.5 | 18 | 37 |
| KF-40-RD | 40 | M8 | 40 | 19 | 7.5 | 18 | 37 |
| KF-45-BK | 45 | M10 | 40 | 22 | 9 | 22 | 60 |
| KF-50-BK | 50 | M12 | 40 | 22 | 9 | 23 | 80 |
KGC（めねじ）
単位：mm
| 型番 | D | M（並目） | Lf | H | s | d | 質量（g） |
|---|---|---|---|---|---|---|---|
| KGC-25-BK | 25 | M5 | 9 | 15 | 6 | 11 | 10 |
| KGC-25-RD | 25 | M5 | 9 | 15 | 6 | 11 | 10 |
| KGC-33-BK | 33 | M6 | 9 | 16.5 | 7 | 12 | 12 |
| KGC-33-RD | 33 | M6 | 9 | 16.5 | 7 | 12 | 12 |
| KGC-40-BK | 40 | M8 | 12 | 19 | 7.5 | 18 | 18 |
| KGC-40-RD | 40 | M8 | 12 | 19 | 7.5 | 18 | 18 |
| KGC-45-BK | 45 | M10 | 12 | 22 | 9 | 22 | 25 |
| KGC-45-RD | 45 | M10 | 12 | 22 | 9 | 22 | 25 |
| KGC-50-BK | 50 | M12 | 14 | 22 | 9 | 23 | 40 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
182円 ( 200円 ) | 在庫品1日目当日出荷可能 |
248円 ( 273円 ) | 在庫品1日目当日出荷可能 |
226円 ( 249円 ) | 在庫品1日目当日出荷可能 |
223円 ( 245円 ) | 在庫品1日目当日出荷可能 |
218円 ( 240円 ) | 在庫品1日目当日出荷可能 |
373円 ( 410円 ) | 在庫品1日目当日出荷可能 |
538円 ( 592円 ) | 4日目 |
205円 ( 226円 ) | 3日目 |
205円 ( 226円 ) | 4日目 |
278円 ( 306円 ) | 在庫品1日目当日出荷可能 |
218円 ( 240円 ) | 4日目 |
401円 ( 441円 ) | 在庫品1日目当日出荷可能 |
417円 ( 459円 ) | 4日目 |
444円 ( 488円 ) | 3日目 |
414円 ( 455円 ) | 4日目 |
613円 ( 674円 ) | 3日目 |
詳細情報
基本情報
プラスチック製の十字型ノブ。
【特長】
・商品記号によりおねじ・めねじが選択できる。
・黒と赤の2色カラーバリエーション。
・締め付け時に力をかけすぎると破損する恐れがあります。樹脂キャップとねじの固着状態を確認し、無理に締め込まないようご注意ください。
【用途】
・工具不要でねじを取りつけ、取りはずしをしたい時に。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

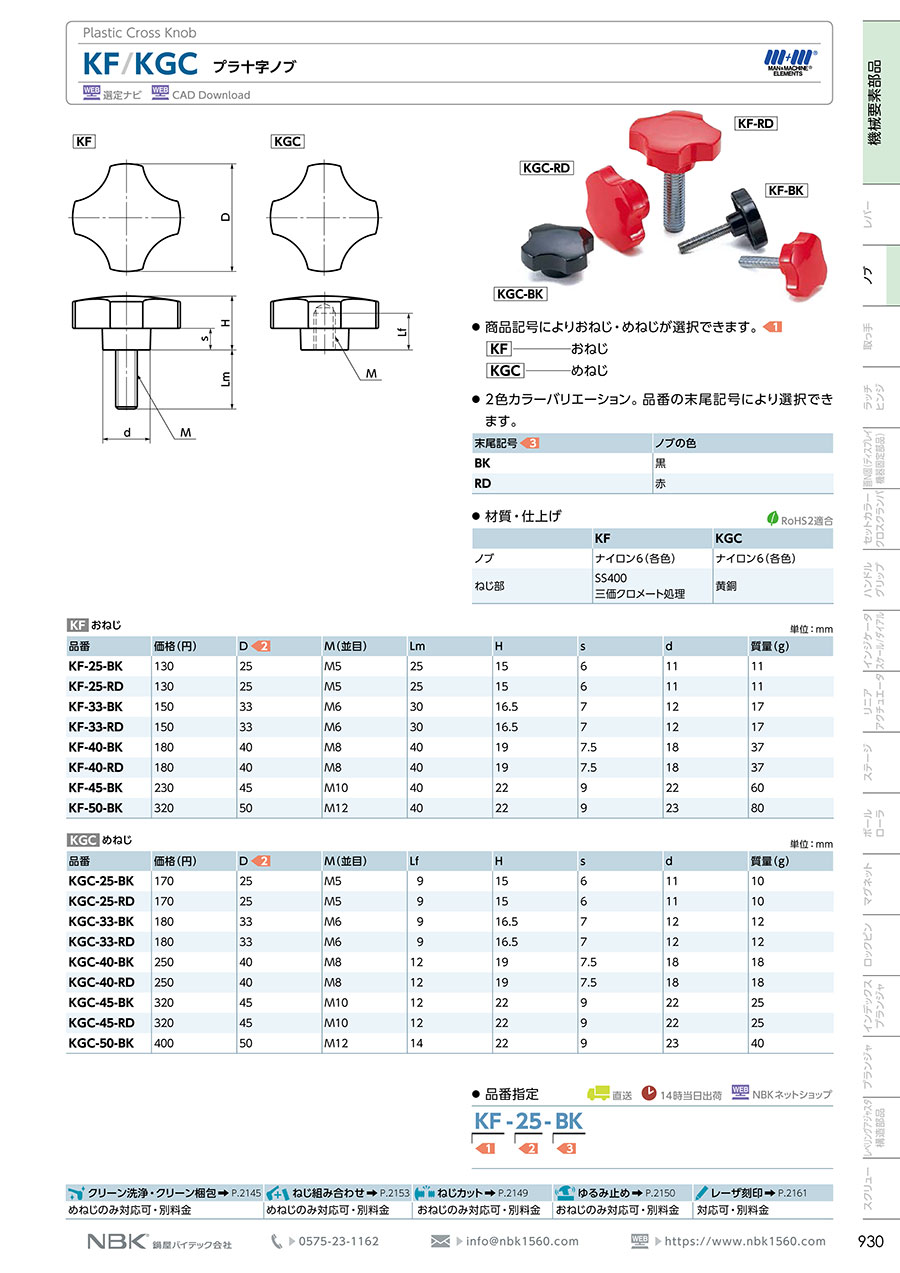

カタログ
