セブンロブノブ KTF／KTFS／KTR
- 通常単価(税別)
- 302円～1,641円特別価格
- 税込単価
- 332円～1,805円特別価格
通常出荷日：在庫品1日目～4日目一部当日出荷可能
【特長】・手にやさしい7角形です。・握りやすいかたちです。・金属ハブが露出しているため、追加工や固定用...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が12型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
めねじ
リーマ穴
握りやすい7角形のノブ
KTF、KTFS、KTRの外観。
ナイロン6製（つや消し黒仕上げ）のノブは握りやすく、手にやさしい7角形。
金属ハブが露出しているため、追加工や固定用ピンの使用が容易。
KTF
- めねじタイプ
- ねじ部材質 スティール製（SUM22L、三価クロメート処理）
KTFS
- めねじタイプ
- ねじ部材質 ステンレス製（SUS303）
KTR
- リーマ穴タイプ
- ねじ部材質 スティール製（SUM22L、三価クロメート処理）
製品仕様
上面図（共通）。
KTF/KTFS（めねじ）の形状図。
KTR（リーマ穴）の形状図。
| 品番 スティール製 | 品番 ステンレス製 | D | M（並目） | Lf | H | s | h | d2 | d | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|---|
| KTF-32-M6 | KTFS-32-M6 | 32 | M6 | 12 | 20 | 10 | 8.5 | 14 | 12 | 16 |
| KTF-40-M8 | KTFS-40-M8 | 40 | M8 | 14 | 26 | 13 | 10 | 18 | 14 | 27 |
| KTF-50-M10 | KTFS-50-M10 | 50 | M10 | 18 | 32 | 17 | 10 | 23 | 18 | 53 |
| KTF-63-M12 | KTFS-63-M12 | 63 | M12 | 22 | 40 | 21 | 14 | 26 | 20 | 82 |
KTF/KTFS（めねじ）の寸法（単位 mm）
| 品番 スティール製 | D | C | Lc | H | s | h | d2 | d | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|
| KTR-32-R6 | 32 | 6 | 12 | 20 | 10 | 8.5 | 14 | 12 | 15 |
| KTR-40-R8 | 40 | 8 | 14 | 26 | 13 | 10 | 18 | 14 | 26 |
| KTR-50-R10 | 50 | 10 | 18 | 32 | 17 | 10 | 23 | 18 | 52 |
| KTR-63-R12 | 63 | 12 | 22 | 40 | 21 | 14 | 26 | 20 | 77 |
KTR（リーマ穴）の寸法（単位 mm）
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
302円 ( 332円 ) | 在庫品1日目当日出荷可能 |
315円 ( 347円 ) | 在庫品1日目当日出荷可能 |
540円 ( 594円 ) | 4日目 |
978円 ( 1,076円 ) | 在庫品1日目当日出荷可能 |
777円 ( 855円 ) | 4日目 |
1,013円 ( 1,114円 ) | 在庫品1日目当日出荷可能 |
1,131円 ( 1,244円 ) | 在庫品1日目当日出荷可能 |
1,641円1,230円 ( 1,353円 ) | 在庫品1日目当日出荷可能 |
354円 ( 389円 ) | 在庫品1日目当日出荷可能 |
521円 ( 573円 ) | 在庫品1日目当日出荷可能 |
755円 ( 831円 ) | 在庫品1日目当日出荷可能 |
1,034円 ( 1,137円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・手にやさしい7角形です。
・握りやすいかたちです。
・金属ハブが露出しているため、追加工や固定用ピンの使用が容易です。
・商品記号により、タイプおよびねじ部の材質が選択できます。
【用途】
・工具不要でねじを取りつけ、取りはずしをしたい時に。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

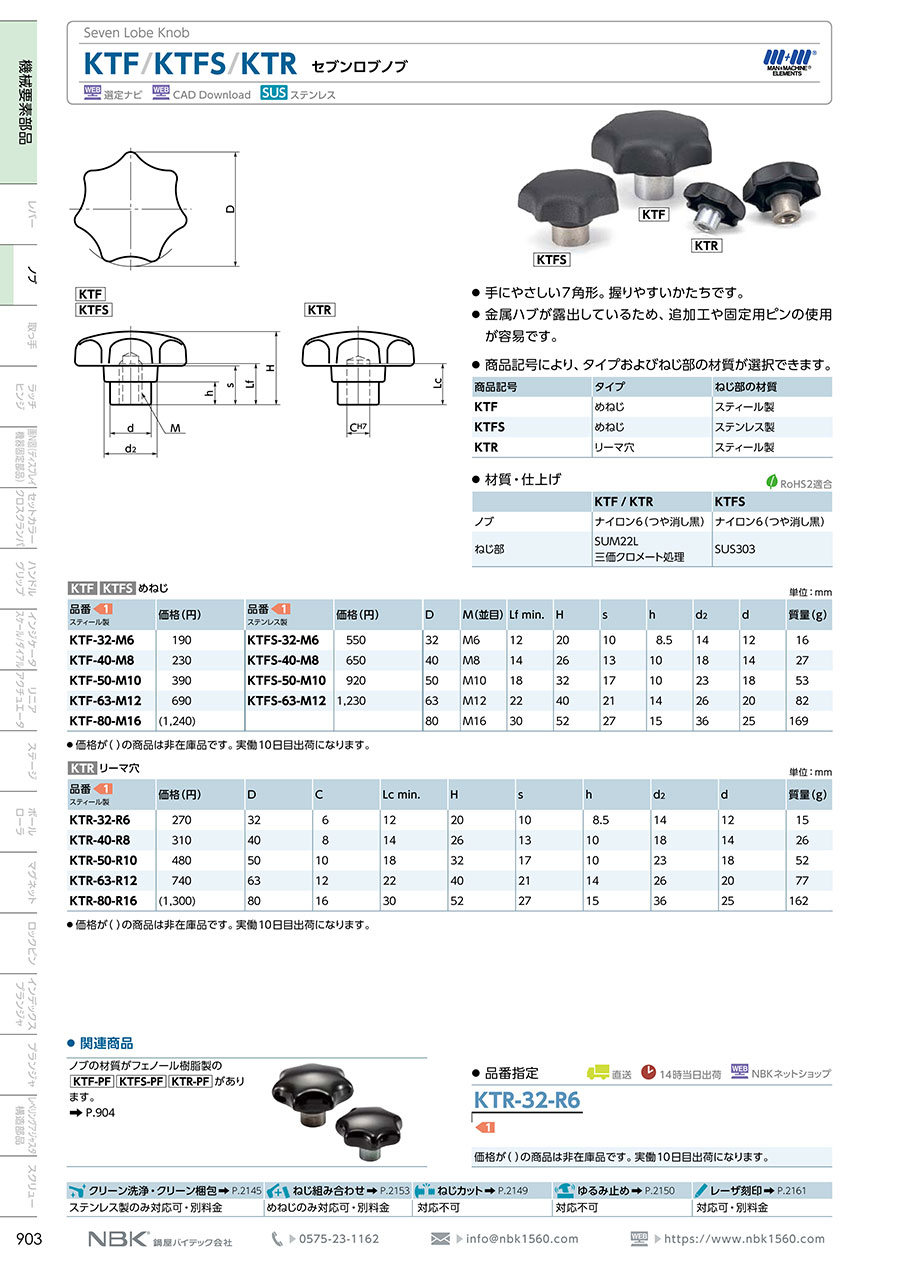

カタログ
商品担当おすすめ
セブンロブノブ KTF／KTFS／KTRのレビュー
治具に使用しています
5
5.02023/04/17
新規製作の押さえ治具に使用しています。ネジの長さを変えることで押さえ幅も締付も自由に調整できます。使い勝手も良く、設計す...もっと読む
0人が参考にしています。
製品
5
5.02022/05/25
この商品は自社の製品の部品として使用しています。使い心地というか、使用については良好な感じです。お客様からの評価も高く、...もっと読む
0人が参考にしています。
機械のロックナットの代用
4
4.02019/08/29
元々ついていたものはネジの部分以外すべて樹脂製だったので、強く締めこむたびにノブの端面に傷がついていました。
こちらの商...もっと読む
0人が参考にしています。
