鍋屋バイテック

スーパーノブ SK／SS

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が12型番あります。
数量：

商品情報

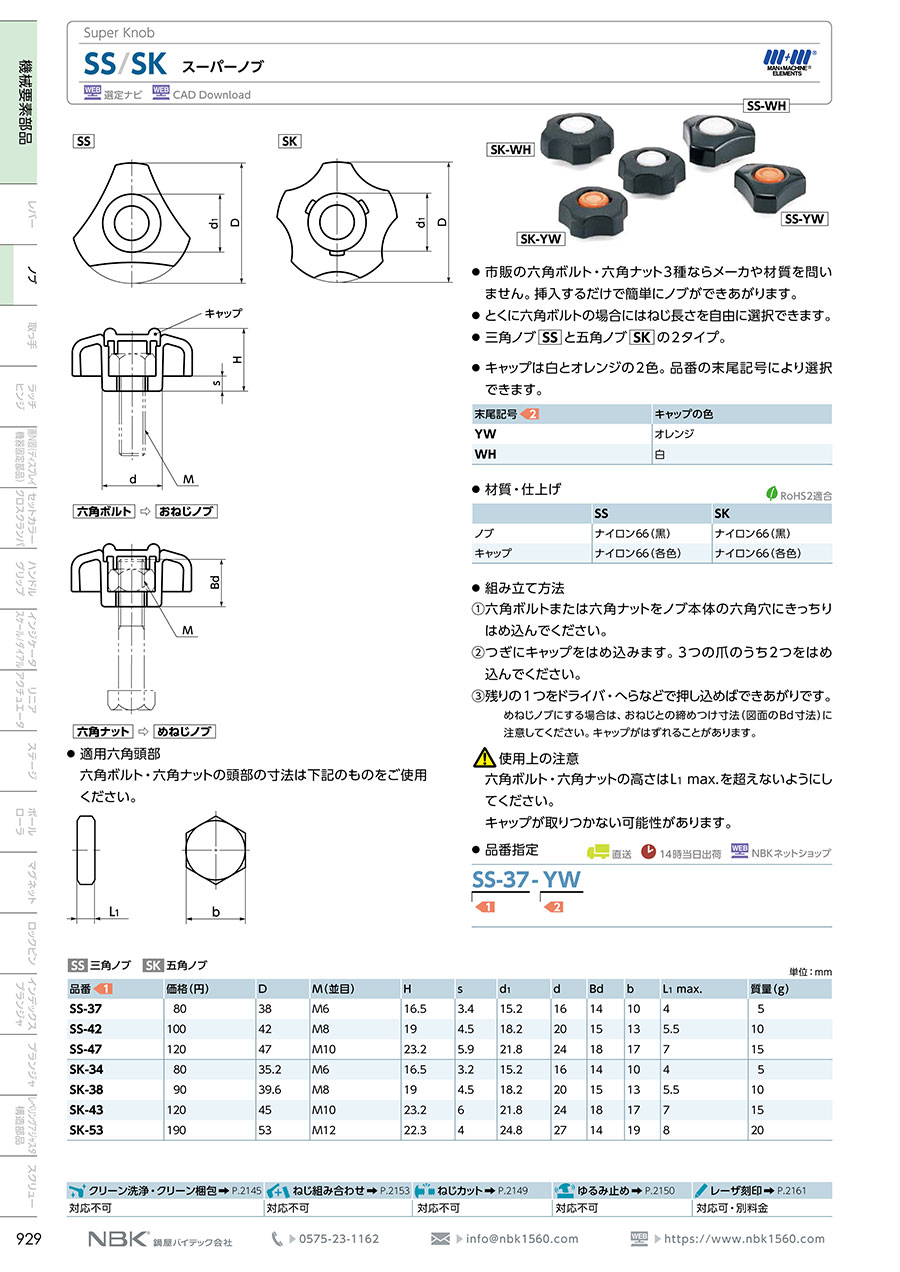

外形図

SS
SK

製品仕様

挿入するだけで簡単にノブが出来るスーパーノブ

スーパーノブの外観

材質・仕上げ

商品記号SSSK
ノブナイロン66(黒)ナイロン66(黒)
キャップナイロン66(各色)ナイロン66(各色)

規格表

単位 ：mm

型番DM(並目)Hsd1dBd質量(g)
SS-3738M616.53.415.216145
SS-4242M8194.518.2201510
SS-4747M1023.25.921.8241815
SK-3435.2M616.53.215.216145
SK-3839.6M8194.518.2201510
SK-4345M1023.2621.8241815
SK-5353M1222.3424.8271420

SS : 三角ノブ SK : 五角ノブ

使用例

組み立て方法

1. 六角ボルトまたは六角ナットをノブ本体の六角穴にきっちりはめ込む。
2. つぎにキャップをはめ込む。3つの爪のうち2つをはめ込む。
3. 残りの1つをドライバ・へらなどで押し込めばできあがり。
※ めねじノブにする場合は、おねじとの締めつけ寸法（図面のBd寸法）に注意。キャップがはずれることがある。

選定サポート情報

注文例

スーパーノブ SK／SS 品番指定

（1）型番  （2）末尾記号

末尾記号キャップの色
YW黄
WH白

キャップは白と黄の2色。品番の末尾記号により選択できる

注意・禁止事項

六角ボルト・六角ナットの高さはL1 max.を超えないようにしてください。
キャップが取りつかない可能性があります。

型番リスト

表示件数
  • 1
    • 型番
    SK-34-WH
    SK-34-YW
    SK-38-WH
    SK-38-YW
    SK-43-WH
    SK-43-YW
    SK-53-WH
    SK-53-YW
    SS-37-WH
    SS-37-YW
    SS-42-WH
    SS-42-YW

    角型 種類

    取付部 サイズ

    ノブ部 外径【範囲選択】

    (mm)

    ノブ部 外径

    (mm)

    本体 高さ

    (mm)

    キャップ色

    取付用ボルトサイズ

    (mm)

    		RoHS?最小発注数量
    五角形
    6
    30.1～40
    35.2
    16.5
    WH(白)
    6
    10
    1個
    五角形
    6
    30.1～40
    35.2
    16.5
    YW(黄)
    6
    10
    1個
    五角形
    8
    30.1～40
    39.6
    19
    WH(白)
    8
    10
    1個
    五角形
    8
    30.1～40
    39.6
    19
    YW(黄)
    8
    10
    1個
    五角形
    10
    40.1～50
    45
    23.2
    WH(白)
    10
    10
    1個
    五角形
    10
    40.1～50
    45
    23.2
    YW(黄)
    10
    10
    1個
    五角形
    12
    50.1～70
    53
    22.3
    WH(白)
    12
    10
    1個
    五角形
    12
    50.1～70
    53
    22.3
    YW(黄)
    12
    10
    1個
    三角形
    6
    30.1～40
    38
    16.5
    WH(白)
    6
    10
    1個
    三角形
    6
    30.1～40
    38
    16.5
    YW(黄)
    6
    10
    1個
    三角形
    8
    40.1～50
    42
    19
    WH(白)
    8
    10
    1個
    三角形
    8
    40.1～50
    42
    19
    YW(黄)
    8
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    169円
    ( 186円 )
    在庫品1日目当日出荷可能
    169円
    ( 186円 )
    在庫品1日目当日出荷可能
    181円
    ( 199円 )
    在庫品1日目当日出荷可能
    181円
    ( 199円 )
    在庫品1日目当日出荷可能
    291円
    ( 320円 )
    在庫品1日目当日出荷可能
    171円
    ( 188円 )
    在庫品1日目当日出荷可能
    250円
    ( 275円 )
    4日目
    425円
    ( 468円 )
    在庫品1日目当日出荷可能
    169円
    ( 186円 )
    在庫品1日目当日出荷可能
    128円
    ( 141円 )
    在庫品1日目当日出荷可能
    247円
    ( 272円 )
    4日目
    281円
    ( 309円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    組み立て式のノブです。
    【特長】
    ・市販の六角ボルト・六角ナット3種ならメーカや材質を問いません。
    ・挿入するだけで簡単にノブができあがります。
    ・とくに六角ボルトの場合にはねじ長さを自由に選択できます。
    ・三角ノブSSと五角ノブSKの2タイプです。
    ・キャップは白とオレンジの2色です。
    ・品番の末尾記号により選択できます。
    ・締め付け時に力をかけすぎると破損する恐れがあります。樹脂キャップとねじの固着状態を確認し、無理に締め込まないようご注意ください。
    【用途】
    ・工具不要でねじを取りつけ、取りはずしをしたい時に。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    • こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    スーパーノブ SK／SSのレビュー
    4.8平均満足度：4.88件のレビュー
    移動式治具の締付
    5
    満足度：5.02023/05/20
    ハンドル部が大きくすぎなく回しやすいです 移動式治具の固定用として使用
    0人が参考にしています。
    締め付け、緩めを頻繁にする部位に
    4
    満足度：4.02022/07/30
    角度や高さ調整ねじとか、頻繁に締めたり緩めたりするねじを自在に作れるのがいい、オスねじも長さが様々に、ナットを組み合わせ...もっと読む
    0人が参考にしています。
    イレクターパイプのメタルジョイント締め付け
    5
    満足度：5.02022/03/31
    イレクターで構造物を組み立てる時、用途によっては頻繁にジョイントの締め付けを緩め・締めする部位がある。 ノブの直径とパイ...もっと読む
    0人が参考にしています。
    クランプ用
    5
    満足度：5.02021/12/20
    クランプ用として使用しました。 中に入れるネジの長さを自由に決められるので 色々な個所に使用してもその場所に合わせられ便...もっと読む
    0人が参考にしています。
    家具の留めノブとして
    5
    満足度：5.02020/09/04
    ハンドルの中に、別で用意したボルトをセットしメクラ蓋で固定して使用します。デザインもいたって普通でどこにでも使えると思い...もっと読む
    0人が参考にしています。
