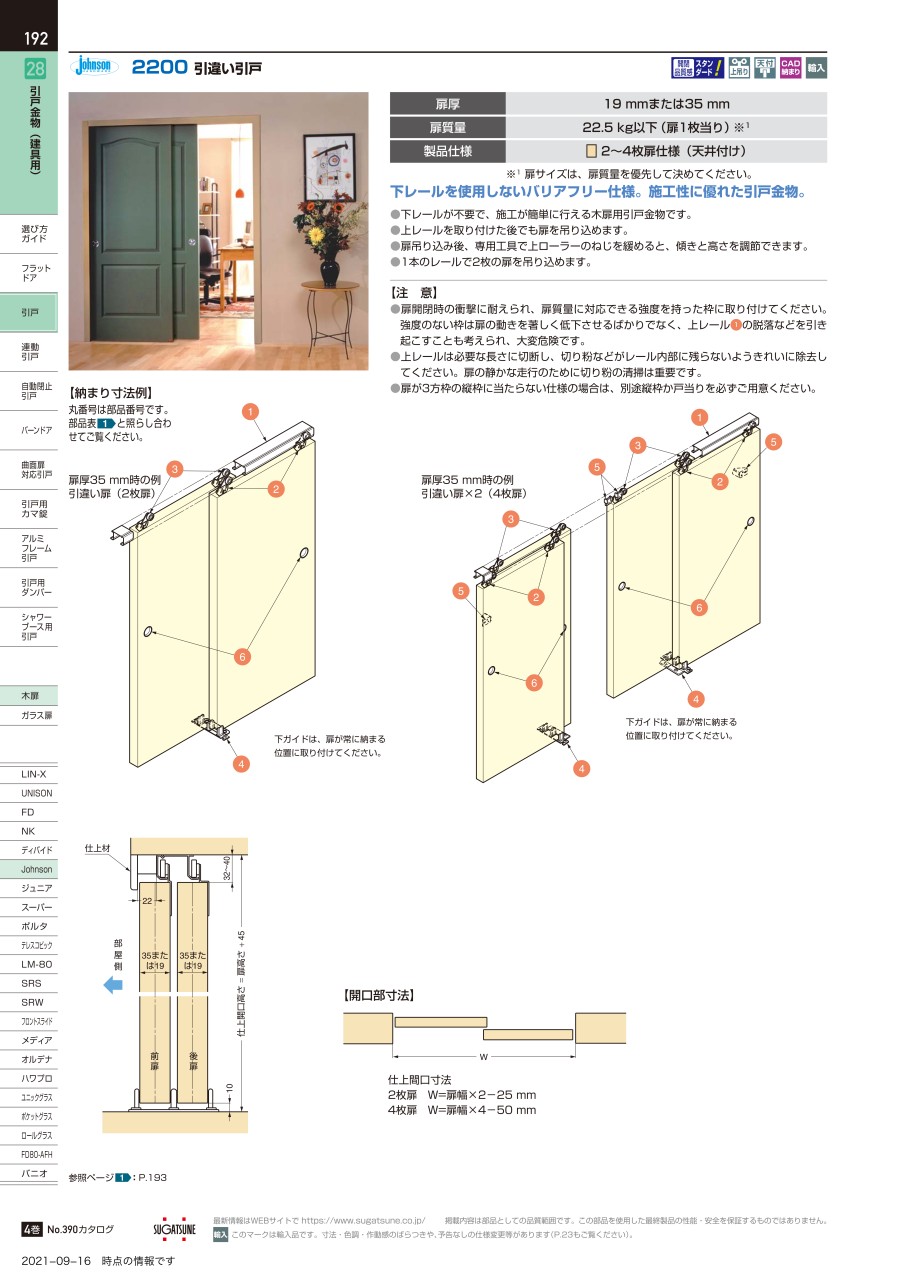

引違いドア 部品セット 2200

引違いドア 2200 部品セットの仕様

製品仕様

上レールの構図

• ピッチエンド：175mm
• 穴ピッチ：約175mm
• 材料：アルミニウム合金
• 仕上：シルバー
• セットNo.：（1）

上レールの寸法図 単位：mm

半クランクローラーの構図

• 材料：ポリアミド（PA）／鋼
• 仕上：有色クロメート処理
• セットNo.：（2）

半クランクローラーの寸法図 単位：mm

クランクローラーの構図

• 材料：ポリアミド（PA）／鋼
• 仕上：有色クロメート処理
• セットNo.：（3）

クランクローラーの寸法図 単位：mm

ドアガイドの構図

• 材料：ポリアミド（PA）／鋼
• 仕上：ブラウン塗装
• 色：ホワイト
• セットNo.：（4）

ドアガイドの寸法図 単位：mm

戸当りの構図

• セットNo.：（5）

戸引手の構図

• 材料：鋼
• 仕上：サテンニッケルめっき
• セットNo.：（6）

部品セット内訳

2200-48（2枚扉用1,193mm上レール付）

• （1）：1本
• （2）：2ヶ
• （3）：2ヶ
• （4）：1ヶ
• （5）：-
• （6）：2ヶ

2200-60（2枚扉用1,498mm上レール付）

• （1）：1本
• （2）：2ヶ
• （3）：2ヶ
• （4）：1ヶ
• （5）：-
• （6）：2ヶ

2200-72（2枚扉用1,803mm上レール付）

• （1）：1本
• （2）：2ヶ
• （3）：2ヶ
• （4）：1ヶ
• （5）：-
• （6）：2ヶ

2200-96（4枚扉用2,387mm上レール付）

• （1）：1本
• （2）：4ヶ
• （3）：4ヶ
• （4）：2ヶ
• （5）：1組
• （6）：4ヶ

注意・禁止事項

• ※ 製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。
• ※ 輸入品のため、製品改良などにより予告なく寸法や材料の仕様変更を行う場合があります。念のため、現品にてご確認ください。
• ※ 上記以外の仕様につきましては、カタログをご参照ください。
