RKパイプジョイントシステムクランプ【5～10個入り】

カタログ |

通常単価(税別): 10,401円～24,123円

税込単価: 11,441円～26,535円

通常出荷日：4日目～5日目

高耐荷重、高精度なジョイントで拡張性に優れたシステムのクランプ。【特長】・ブッシュまたはインサートとの...

よく一緒に見られています

スガツネ工業

通常出荷日：在庫品1日目

未確定：候補が13型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

V-KU型

LP-KU型

LW-KU型

LF-KU型

GW-KU型

GFZ-KU型

M-KU型

製品仕様

V-KU型

型番	主材料	色	適用パイプ
V-KU-30P	ポリアミド（PA）	ブラック	30×30

LP-KU型

型番	主材料	色	A	B	C	D₁	φD₂	E	F	H₁	S
LP-KU-18P	ポリアミド（PA）	ブラック	57.5	25	45	18	6.1	9.9	5.9	34	M6×18
LP-KU-30P	ポリアミド（PA）	ブラック	88	40	68	30	8.1	16.5	9.9	52.5	M8×25

LW-KU型

型番	主材料	色	A	B	C	D	φd₂	E	F	G	S
LW-KU-18P	ポリアミド（PA）	ブラック	61.5	30	27.5	18	6.1	9.7	5.7	25	M6×18
LW-KU-30P	ポリアミド（PA）	ブラック	95.5	45	43	30	8.1	16.5	9.9	40	M8×25

LF-KU型

型番	主材料	色	A	B	φd₁	E	H₁	H₂	N	P₁	P₂	S	W₁
LF-KU-18P	ポリアミド（PA）	ブラック	50	25	5.3	15	5	20	2	40	-	M6	35
LF-KU-30P	ポリアミド（PA）	ブラック	75	37.5	6.5	22	7.5	32.5	4	60	60	M8	75

GW-KU型

型番	主材料	色	A	B	C₁	C₂	D	E	F	S
GW-KU-18P	ポリアミド（PA）	ブラック	94	25	45	27.5	18	30	34	M6×18
GW-KU-30P	ポリアミド（PA）	ブラック	143.5	40	68	43	30	45	52.5	M8×25

GFZ-KU型

型番	主材料	色	A	B	D	φd₂	E	H₁	H₂	N	P₁	P₂	S	T
GFZ-KU-18P	ポリアミド（PA）	ブラック	50	35	18	5.3	5	65	20	2	40	-	M6×18	M6×16
GFZ-KU-30P	ポリアミド（PA）	ブラック	75	75	30	6.5	7.5	100.5	32.5	4	60	60	M8×25	M8×25

M-KU型

型番	主材料	色	A	B	D	H	S
M-KU-18P	ポリアミド（PA）	ブラック	65	25	18	34	M6×14
M-KU-30P	ポリアミド（PA）	ブラック	95	40	30	52.5	M8×20

型番リスト

表示件数

型番

ジョイント形状

接続形状

適用パイプ径

(φ),(□)

入数

(個)

全長

(mm)

板厚

(mm)

型名

適用パイプ径(詳細)

(φ),(□)

RoHS?

最小発注数量

スタンド	つなぎのみ	18	10	50	-	GFZ-KU	-	10	1パック 10個入り
スタンド	つなぎのみ	30	5	75	-	GFZ-KU	-	10	1パック 5個入り
角度付	通しあり	18	10	94	-	GW-KU	-	10	1パック 10個入り
角度付	通しあり	30	5	143.5	-	GW-KU	-	10	1パック 5個入り
ブラケット	-	18	10	50	5	LF-KU	-	-	1パック 10個入り
ブラケット	-	30	5	75	7.5	LF-KU	-	-	1パック 5個入り
ストレート	通しあり	18	10	57.5	-	LP-KU	-	-	1パック 10個入り
ストレート	通しあり	30	5	88	-	LP-KU	-	-	1パック 5個入り
ストレート	通しあり	18	10	61.5	-	LW-KU	-	-	1パック 10個入り
ストレート	通しあり	30	5	95.5	-	LW-KU	-	-	1パック 5個入り
ストレート	通しあり	18	10	65	-	M-KU	-	10	1パック 10個入り
ストレート	通しあり	30	5	95	-	M-KU	-	10	1パック 5個入り
ストレート	通しあり	30	5	72	-	V-KU	30×30	-	1パック 5個入り

通常単価(税別) (税込単価)	通常出荷日

18,800円 ( 20,680円 )	5日目
19,137円 ( 21,051円 )	4日目
20,200円 ( 22,220円 )	5日目
19,137円 ( 21,051円 )	4日目
11,600円 ( 12,760円 )	5日目
11,300円 ( 12,430円 )	5日目
10,828円 ( 11,911円 )	4日目
10,401円 ( 11,441円 )	5日目
11,500円 ( 12,650円 )	5日目
12,000円 ( 13,200円 )	5日目
13,928円 ( 15,321円 )	4日目
14,519円 ( 15,971円 )	4日目
24,123円 ( 26,535円 )	5日目

詳細情報

基本情報

基本情報

高耐荷重、高精度なジョイントで拡張性に優れたシステムのクランプ。
【特長】
・ブッシュまたはインサートとの組み合わせにより、パイプ径の変更や丸パイプと角パイプの交換などを可能にします
・同シリーズの製品同士で幅広い互換性があるため、拡張性に優れている
・樹脂製のため、非常に軽量
・アルミ合金製や鋼製のパイプジョイントに比べて、移動や組み換えも容易
・ポリアミド製の本体に加え、ステンレス鋼製ボルトを使用しているため、耐水性、耐食性に優れている
【用途】
・錆に強く、研究所や食品工場、湿気の多い飲料工場などに最適

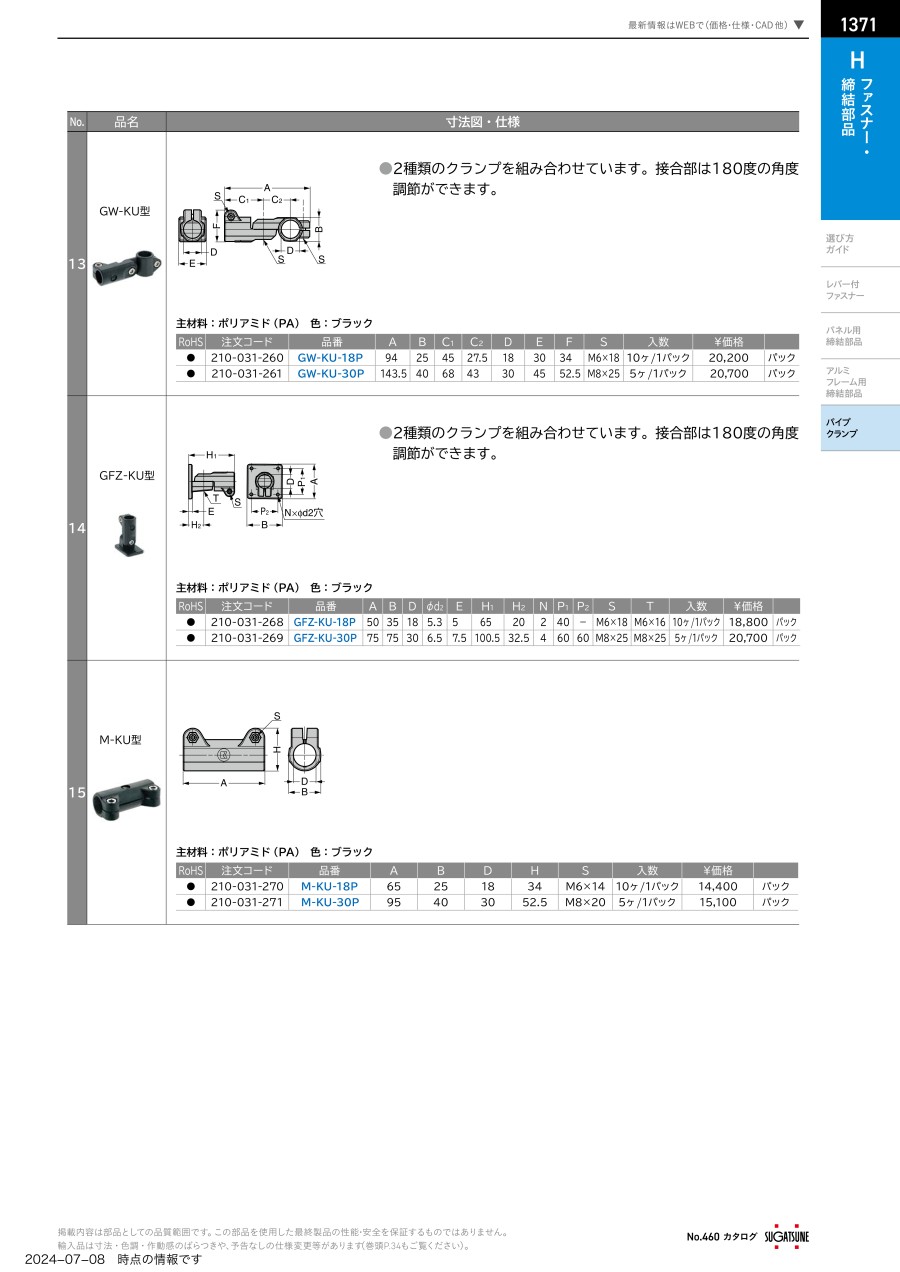

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

スガツネ工業
パイプジョイントシステムクランプ
トラスコ中山
ねじシャックル（スチール製）

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
