ステンレス鋼製空気孔 面付タイプ AST型 釘打
未確定：候補が4型番あります。
商品情報
ステンレス鋼製空気孔 面付タイプ AST型 釘打の仕様
外観
寸法図
取付方向
| 品番 | 材料 | 仕上 | D1 | D2 | T | P.C.D. | m | n | ≒空気流通面積mm2 | 質量g |
|---|---|---|---|---|---|---|---|---|---|---|
| AST-45 | ステンレス鋼（SUS304） | ヘアライン仕上（スピン） | 45 | 34 | 3 | φ40 | 3 | 37 | 65 | 4 |
| AST-55 | 55 | 44 | φ50 | 59 | 104 | 5 | ||||
| AST-70 | 70 | 55 | φ64 | 127 | 224 | 9 | ||||
| AST-100 | 100 | 81 | 4 | φ91 | 4 | 271 | 478 | 19 |
使用上のご注意
・ 面付けの正しい取り付けは、製品凸面が正面です。

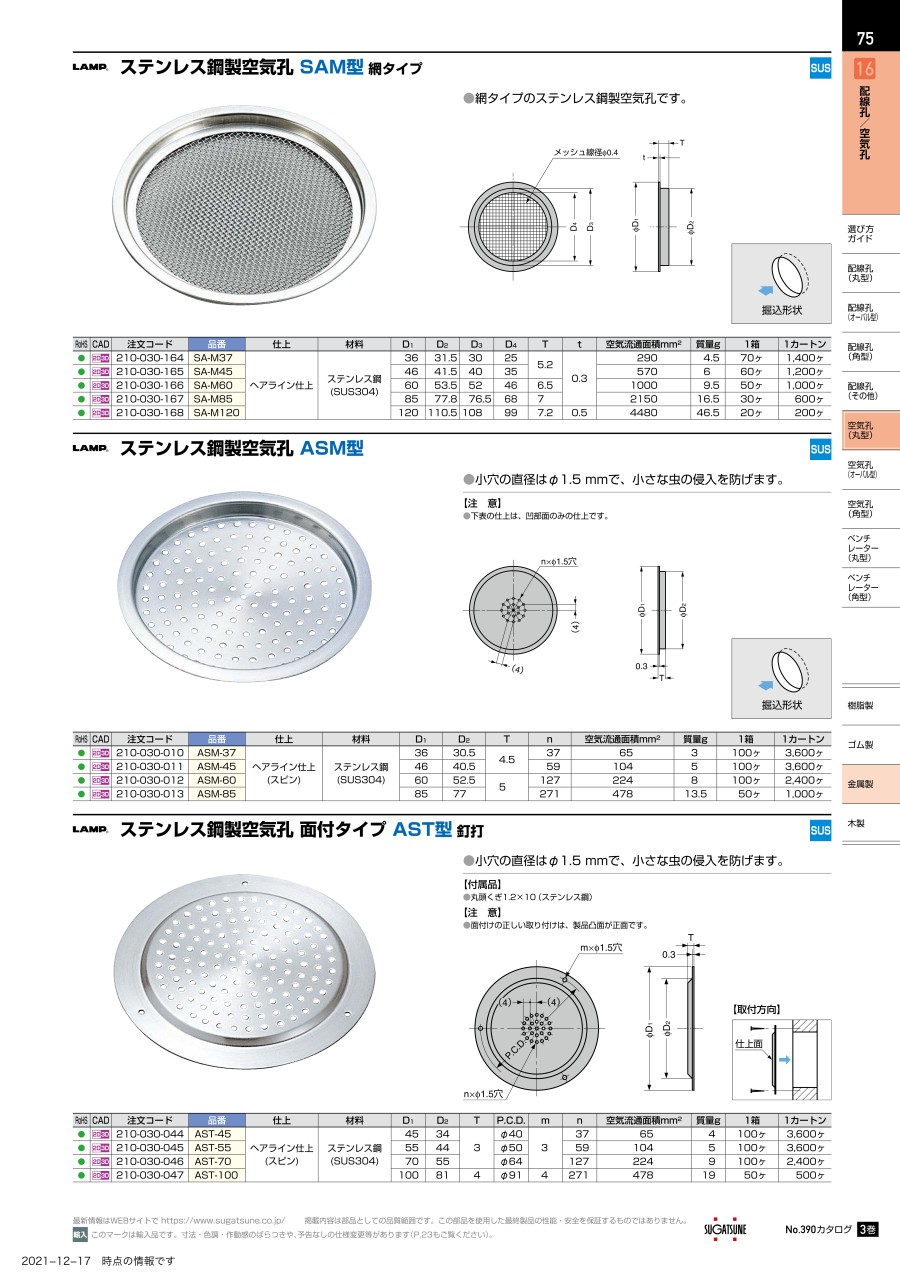

カタログ
